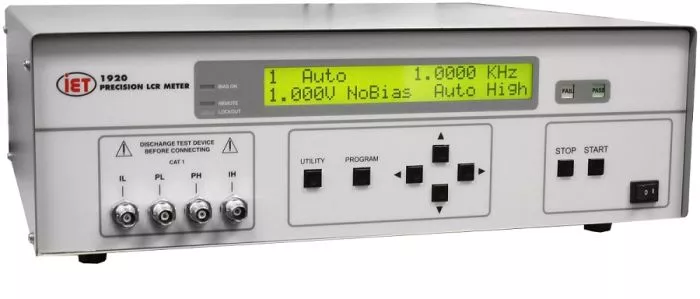

Máy đo LCR IET Labs, Inc IET/QUADTECH 1910/1920

1. Giới thiệu về Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920

Máy đo LCR 1 MHz IET / QuadTech 1910 / 1920 là dòng thiết bị đo tổng trở chính xác (precision LCR meter / impedance analyzer) của QuadTech – nay sản xuất và phân phối bởi IET Labs, Inc. – với dải tần số liên tục từ 20 Hz đến 1 MHz, 27.000 tùy chọn tần số và bộ 20 thông số đo toàn diện bao gồm 15 thông số tổng trở, điện trở DC, điện áp và dòng điện thực tế. Điểm phân hóa then chốt giữa hai model nằm ở tính năng bias DC: 1920 sử dụng bias điện áp DC lập trình (1 mV đến 2 V) phù hợp kiểm tra tụ điện phân cực và linh kiện bán dẫn; 1910 sử dụng bias dòng DC lập trình (đến 1 A) phù hợp phân tích đặc tuyến điện cảm của cuộn dây ở điều kiện dòng tải thực tế.

• Tên sản phẩm: Máy Đo LCR 1 MHz Chính Xác (1 MHz Precision LCR Meter / Impedance Analyzer) – 1910: Inductance Analyzer | 1920: Precision LCR Meter
• Model: IET / QuadTech 1910 (Inductance Analyzer – bias dòng DC đến 1 A) | IET / QuadTech 1920 (Precision LCR Meter – bias điện áp DC đến 2 V)
• Hãng sản xuất: IET Labs, Inc. (Hoa Kỳ) – kế thừa thương hiệu QuadTech, sản xuất tại Mỹ
• Đối tượng sử dụng: Kỹ sư R&D và QA/QC linh kiện điện tử tần cao, nhà sản xuất cuộn cảm, biến áp và tụ điện chính xác, kỹ sư thiết kế mạch nguồn và mạch lọc RF, kỹ thuật viên kiểm tra dây chuyền sản xuất linh kiện thụ động, nhà nghiên cứu vật liệu từ tính và điện môi tần cao.
• Mục đích chính: Đo và phân tích 20 thông số tổng trở toàn diện (15 thông số AC, DCR, V&I monitor) của linh kiện điện tử thụ động và vật liệu điện từ trên dải tần rộng 20 Hz đến 1 MHz với 27.000 tùy chọn tần số; kiểm tra linh kiện ở điều kiện bias DC thực tế; tích hợp tự động hóa sản xuất qua 4 cổng giao tiếp tiêu chuẩn và hệ thống 14 bin phân loại Pass/Fail.

IET/QUADTECH 1910/1920 hỗ trợ đo các thông số L,C,R

Bảng so sánh hai model 1910 và 1920:

2. Đặc điểm nổi bật của Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920

IET / QuadTech 1910 / 1920 tích hợp những tính năng mà không model LCR nào trong danh mục IET/QuadTech có đầy đủ – tất cả trong một thiết bị bàn với chi phí đầu tư tối ưu:

• Dải tần 20 Hz đến 1 MHz với 27.000 tùy chọn tần số – toàn diện nhất trong dòng IET: Dải tần số liên tục đến 1 MHz – gấp 5 lần GenRad 1693 và gấp 10 lần GenRad 1689M – với 27.000 điểm tần số lập trình tự do, bao phủ toàn bộ dải làm việc của linh kiện RF, tụ điện đa lớp, cuộn lọc, vật liệu ferit và cảm biến điện từ hiện đại.
• 20 thông số đo toàn diện – đầy đủ nhất trong dòng LCR meter IET/QuadTech: Đo đồng thời bất kỳ hai trong số 20 thông số gồm: Cs/Cp, Ls/Lp, Rs/Rp, D, Q, Z, Y, θ, ESR, Gp, Xs, Bp (12 thông số AC), điện trở DC (DCR), điện áp thực tế (V monitor) và dòng điện thực tế (I monitor) – tổ hợp thông số duy nhất cho phép phân tích toàn diện mô hình mạch tương đương linh kiện từ một thiết bị.
• Bias điện áp DC lập trình (1920) – kiểm tra tụ điện đúng điều kiện vận hành: 1920 cho phép áp đặt điện áp DC phân cực từ 1 mV đến 2 V trong khi đo, mô phỏng đúng điều kiện phân cực thực tế của tụ điện điện phân, tụ tantalum và linh kiện bán dẫn trong mạch – đo điện dung thực tế tại điểm làm việc, không phải điện dung danh định.
• Bias dòng DC lập trình đến 1 A (1910) – phân tích cuộn cảm ở điều kiện tải thực tế: 1910 cho phép đặt dòng DC phân cực từ 0 đến 1 A trong khi đo điện cảm, phát hiện hiện tượng bão hòa từ, đo điện cảm thực tế ở điều kiện dòng tải và đánh giá đặc tuyến L-I của cuộn cảm lõi bột sắt, ferit và lõi từ – thông tin không thể có khi đo ở điều kiện không tải.
• Tốc độ đo Fast 40 phép đo/giây – nhanh nhất trong dòng IET LCR meter: Chế độ Fast đạt 40 phép đo/giây (gấp đôi GenRad 1693 ở 19 phép đo/giây), Medium 8 phép đo/giây và Slow 1 phép đo/giây. Tốc độ Fast phục vụ kiểm tra sản xuất hàng loạt tốc độ cao khi kết nối Component Handler.
• 14 bin Pass/Fail lập trình – phân loại linh kiện chính xác và linh hoạt: Hệ thống 14 bin phân loại lập trình sẵn – nhiều hơn 4 bin so với Digibridge GenRad (10 bin) – cho phép phân loại linh kiện theo nhiều dải giá trị chặt chẽ hơn, phù hợp cho các nhà máy sản xuất linh kiện chính xác với dung sai phân cấp nhỏ.
• Bốn cổng giao tiếp tiêu chuẩn – không cần mua thêm tùy chọn: IEEE-488.2 (GPIB), RS-232, Handler Interface và Serial Printer đều tích hợp sẵn tiêu chuẩn – không phải tùy chọn mua thêm như nhiều thiết bị cùng phân khúc. Hỗ trợ LabVIEW driver cho tích hợp hệ thống ATE.
• Load Correction – nâng cao độ chính xác thực tế tại điều kiện kiểm tra cụ thể: Thực hiện đo trên mẫu chuẩn đã biết trước và áp dụng hệ số hiệu chỉnh cho tất cả phép đo tiếp theo, loại bỏ sai số hệ thống của fixture và môi trường đo – đặc biệt hiệu quả khi kiểm tra hàng loạt linh kiện giống nhau ở cùng điều kiện thử nghiệm.
• Kết nối Kelvin 4 đầu – bảo vệ tính toàn vẹn phép đo tần cao: Cấu hình đo Kelvin 4 đầu loại bỏ ảnh hưởng của điện trở và điện kháng ký sinh của dây đo, đặc biệt quan trọng khi đo tổng trở thấp ở tần số cao gần 1 MHz nơi mà dây đo thông thường gây sai số đáng kể.
• Lập trình menu trực quan – dễ thiết lập và vận hành: Giao diện menu lập trình trực quan với hiển thị số 5 chữ số cho phép thiết lập điều kiện thử nghiệm nhanh chóng, giảm thời gian thiết lập trạm kiểm tra và phù hợp với nhiều trình độ kỹ thuật viên khác nhau.

📞 Nếu bạn đang tìm kiếm giải pháp Máy Đo LCR 1 MHz phù hợp cho kiểm tra linh kiện tần cao hoặc phân tích cuộn cảm/tụ điện ở điều kiện tải thực tế, liên hệ ngay 0911.559.559 để được tư vấn & báo giá!

3. Tiêu chuẩn thử nghiệm Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920

IET / QuadTech 1910 / 1920 được sản xuất, hiệu chuẩn và ứng dụng theo các tiêu chuẩn đo lường và kỹ thuật quốc tế, đảm bảo kết quả đo được công nhận trong môi trường nghiên cứu và sản xuất chuyên nghiệp:

• Hiệu chuẩn có truy xuất nguồn gốc NIST: Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn có truy xuất nguồn gốc đến NIST, đáp ứng yêu cầu truy xuất nguồn gốc đo lường của hệ thống ISO 9001 và phòng thí nghiệm ISO/IEC 17025.
• Hiệu chuẩn ISO/IEC 17025 (A2LA): IET Labs cung cấp dịch vụ hiệu chuẩn được công nhận A2LA kèm báo cáo dữ liệu đo kiểm chi tiết, đáp ứng yêu cầu hồ sơ thiết bị đo trong các hệ thống sản xuất chứng nhận IATF 16949 (ô tô), AS9100 (hàng không) và ISO 9001.
• Tuân thủ tiêu chuẩn CE – an toàn và tương thích điện từ châu Âu: Thiết bị mang nhãn CE, tuân thủ chỉ thị an toàn và tương thích điện từ (EMC) của Liên minh châu Âu, đảm bảo an toàn vận hành và không gây nhiễu cho thiết bị xung quanh trong cả môi trường phòng lab lẫn sàn sản xuất.
• Tương thích tiêu chuẩn IEC đo linh kiện thụ động tần cao: Dải tần 20 Hz đến 1 MHz và bộ 15 thông số tổng trở đáp ứng yêu cầu đo kiểm trong IEC 60384 (tụ điện đa lớp và điện phân), IEC 62024 (cuộn cảm nguồn), IEC 61189 và các tiêu chuẩn kiểm tra linh kiện thụ động tần cao phổ biến trong ngành điện tử công nghiệp.
• Phù hợp tiêu chuẩn EIA/JEDEC kiểm tra linh kiện RF thấp: Dải tần và phương pháp đo tương thích với tiêu chuẩn EIA-198 (tụ điện đa lớp gốm), JEDEC JEP147 (kiểm tra tụ điện tantalum) và các tiêu chuẩn JEDEC về kiểm tra đặc tính cuộn cảm tần cao, là cơ sở pháp lý trong hợp đồng cung ứng linh kiện RF.
• Hỗ trợ IEEE-488.2 tiêu chuẩn – tương thích với hệ thống ATE chuẩn công nghiệp: Giao tiếp IEEE-488.2 (GPIB) tích hợp sẵn cùng LabVIEW driver chính hãng đảm bảo tương thích hoàn toàn với các hệ thống kiểm tra tự động (ATE) và phần mềm kiểm tra trong công nghiệp điện tử theo tiêu chuẩn IEEE Std 488.
• Sản xuất tại Hoa Kỳ – chất lượng kiểm soát nghiêm ngặt: Được sản xuất tại Mỹ theo tiêu chuẩn chất lượng IET Labs với quy trình kiểm tra xuất xưởng nghiêm ngặt, hỗ trợ kỹ thuật ứng dụng trực tiếp từ nhà sản xuất và dịch vụ sửa chữa/hiệu chuẩn có sẵn.

4. Ứng dụng chính của Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920

Với dải tần 1 MHz, bias DC chuyên biệt và 20 thông số đo toàn diện, IET / QuadTech 1910 / 1920 phục vụ hiệu quả các ứng dụng đo tổng trở tần cao mà các dòng LCR meter thông thường không đáp ứng được:

📞 Doanh nghiệp của bạn đang gặp khó khăn trong việc lựa chọn giữa 1910 và 1920, hoặc so sánh với các dòng LCR meter khác? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị cung cấp uy tín Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920

Khi lựa chọn Máy Đo LCR 1 MHz IET / QuadTech 1910 / 1920 qua Techno Vietnam Industries, quý doanh nghiệp không chỉ sở hữu thiết bị đo tổng trở tần cao hàng đầu mà còn được hỗ trợ kỹ thuật toàn diện từ đội ngũ am hiểu sâu về toàn bộ danh mục sản phẩm IET Labs:

• Tư vấn lựa chọn đúng model 1910 hay 1920 và so sánh với dòng LCR khác: Techno giúp quý khách phân tích rõ: chọn 1910 khi cần kiểm tra cuộn cảm với bias dòng DC thực tế; chọn 1920 khi cần đo tụ điện, linh kiện bán dẫn với bias điện áp DC; và so sánh với 7600 Plus (14 thông số, 2 MHz) hay GenRad 1693 (0,02%, 200 kHz, metrological) khi có yêu cầu đặc thù về độ chính xác hoặc tần số.
• Hàng chính hãng IET Labs – sản xuất tại Mỹ, kèm hiệu chuẩn NIST: Cam kết cung cấp IET / QuadTech 1910 / 1920 chính hãng kèm giấy chứng nhận hiệu chuẩn NIST, đảm bảo thiết bị đáp ứng ngay yêu cầu hệ thống thiết bị đo lường của doanh nghiệp khi tiếp nhận.
• Lắp đặt, tích hợp hệ thống ATE và đào tạo vận hành: Kỹ sư Techno hỗ trợ cài đặt thiết bị, cấu hình giao tiếp IEEE-488.2/RS-232, kết nối Component Handler, cài đặt LabVIEW driver, thiết lập Load Correction và 14 bin phân loại theo yêu cầu kiểm tra của từng loại linh kiện.
• Dịch vụ hiệu chuẩn và bảo trì định kỳ: Techno cung cấp dịch vụ hiệu chuẩn định kỳ có truy xuất NIST và dịch vụ sửa chữa chính hãng, đảm bảo IET / QuadTech 1910 / 1920 duy trì độ chính xác ổn định trên toàn dải tần 20 Hz đến 1 MHz và hồ sơ hiệu chuẩn hợp lệ cho hệ thống quản lý chất lượng.
• Cung cấp phụ kiện và vật tư chính hãng: Fixture đo SMD (7000-07), nhíp chip (7000-05), kẹp Kelvin (1700-03), cáp BNC mở rộng (1689-9602), bộ hiệu chuẩn và các phụ kiện chính hãng IET/QuadTech luôn có sẵn tại kho Techno để đáp ứng kịp thời mọi nhu cầu mở rộng ứng dụng.
