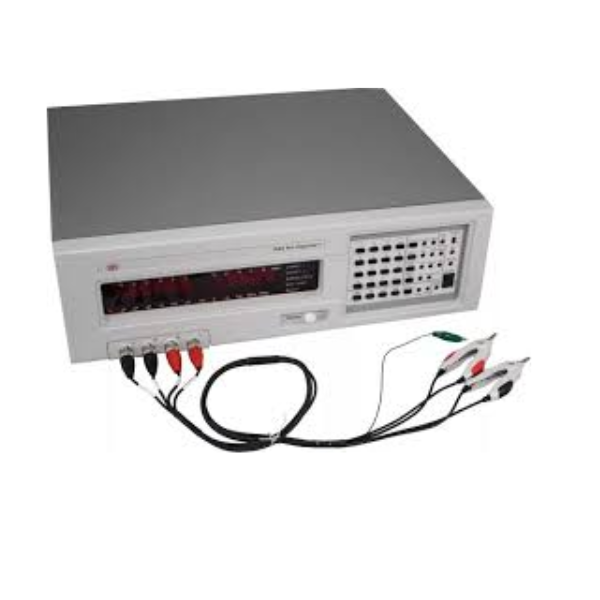

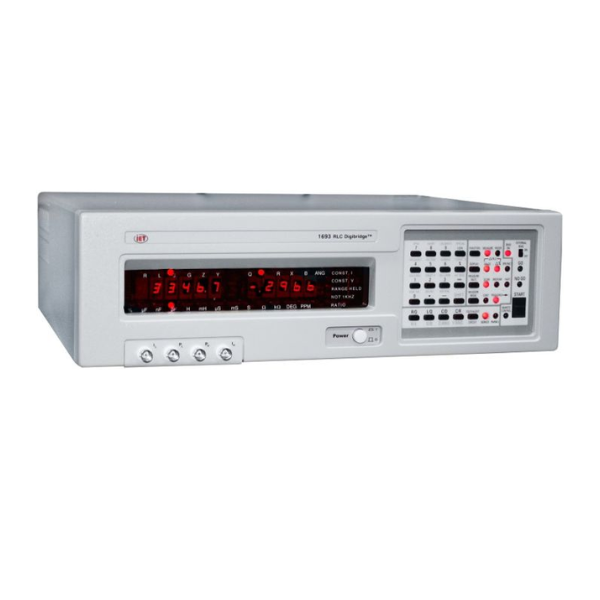

Máy đo LCR IET Labs, Inc GENRAD 1693

1. Giới thiệu về Máy Đo LCR Chính Xác GenRad 1693

Máy đo LCR chính xác GenRad 1693 là thiết bị đo tổng trở Digibridge vi xử lý điều khiển (precision impedance bridge / RLC Digibridge) được thiết kế như phiên bản cao cấp nhất và toàn diện nhất của dòng Digibridge GenRad. Kế thừa toàn bộ tính năng của 1689M và bổ sung thêm hai nâng cấp quan trọng – dải tần số tối đa gấp đôi (lên đến 200 kHz) và bộ 11 thông số tổng trở đầy đủ bao gồm tổng trở Z, góc pha (θ), điện kháng X, dẫn nạp Y, điện dẫn G và điện nạp B – GenRad 1693 là thiết bị duy nhất trong dòng Digibridge có thể phân tích toàn bộ đặc tính tổng trở phức của linh kiện và vật liệu từ tần thấp đến tần cao. Được bảo hộ bằng patent Digibridge và sản xuất liên tục tại Mỹ bởi IET Labs, thiết bị được tin dùng từ phòng đo lường học quốc gia đến nhà máy quốc phòng.

• Tên sản phẩm: Máy Đo LCR Chính Xác – Cầu Tổng Trở Precision Digibridge (Precision LCR Meter / Precision Impedance Bridge / RLC Digibridge)
• Model: GenRad 1693
• Hãng sản xuất: IET Labs, Inc. (Hoa Kỳ) – thương hiệu GenRad với hơn 100 năm lịch sử đo lường chính xác, kế thừa từ General Radio Company thành lập năm 1915
• Đối tượng sử dụng: Kỹ sư đo lường học và hiệu chuẩn chuẩn tham chiếu, kỹ sư R&D phân tích linh kiện RF và cảm biến điện từ, nhà sản xuất linh kiện thụ động tần cao, kỹ sư kiểm định quốc phòng và hàng không, kỹ sư xây dựng hệ thống ATE đòi hỏi đo 11 thông số tổng trở đầy đủ.
• Mục đích chính: Đo chính xác 11 thông số tổng trở điện đầy đủ (R, L, C, D, Q, Z, θ, X, G, Y, B) ở hơn 500 tần số lập trình từ 12 Hz đến 200 kHz với độ chính xác 0,02% và Df đến 0,0001 ppm; hiệu chuẩn chuẩn tham chiếu điện cảm và điện dung; kiểm tra linh kiện tần cao và phân tích tổng trở phức toàn diện cho ứng dụng RF, quốc phòng và metrological.

GENRAD 1693 hỗ trợ đo các thông số L,C,R

2. Đặc điểm nổi bật của Máy Đo LCR Chính Xác GenRad 1693

GenRad 1693 hội tụ tất cả sức mạnh của dòng Digibridge GenRad và bổ sung thêm hai tính năng then chốt biến nó thành thiết bị đo tổng trở toàn diện nhất trong phân khúc:

• Dải tần số 12 Hz đến 200 kHz – gấp đôi 1689M, bao phủ cả vùng RF thấp: Trong khi GenRad 1689M dừng lại ở 100 kHz, GenRad 1693 mở rộng dải tần lên đến 200 kHz với hơn 500 tần số lập trình tự do, bao phủ toàn bộ vùng tần số làm việc của linh kiện RF thấp, cảm biến điện từ và vật liệu từ tính – mở ra các ứng dụng đo lường không thể thực hiện với 1689M.
• 11 thông số tổng trở đầy đủ – phân tích mạch điện toàn diện: Ngoài 4 thông số cơ bản của 1689M (R/Q, L/Q, C/R, C/D), GenRad 1693 bổ sung thêm 7 thông số: tổng trở phức Z, điện kháng nối tiếp X (Rs/Xs), dẫn nạp song song G/B, tổng dẫn nạp Y và góc pha θ (đến ±180° với độ phân giải microdegree). Đây là bộ thông số hoàn chỉnh để phân tích mạch điện tương đương và đặc tính cộng hưởng của mọi loại linh kiện và cảm biến.
• Đo góc pha đến microdegree – phân tích đặc tuyến pha chính xác: Khả năng đo góc pha θ với độ phân giải 1 microdegree (±0,0001 đến 180°) là tính năng độc quyền của 1693 trong dòng Digibridge, cho phép phân tích đặc tuyến pha của mạch lọc, biến áp và cảm biến ở mức chính xác chỉ dành cho thiết bị metrological chuyên dụng.
• Độ chính xác 0,02% và Df đến 0,0001 – chuẩn mực metrological: Cùng mức độ chính xác với GenRad 1689M nhưng trên dải tần rộng gấp đôi, GenRad 1693 duy trì độ chính xác 0,02% cho thông số RLC và 0,0001 ppm cho D/Q xuyên suốt dải 12 Hz đến 200 kHz – mức độ chính xác chỉ có ở thiết bị metrological chuyên dụng.
• Được Quân đội Hoa Kỳ lựa chọn làm cầu tổng trở tiêu chuẩn: Danh hiệu “US Army’s impedance bridge” là xác nhận khách quan về độ tin cậy, độ chính xác và độ bền vượt thời gian của GenRad 1693 – không có thiết bị đo lường nào được lựa chọn làm chuẩn quân sự nếu không trải qua quy trình đánh giá kỹ thuật và độ tin cậy nghiêm ngặt nhất.
• Điện áp thử nghiệm lập trình từng bước 5 mV – kiểm tra đúng điều kiện vận hành: Lập trình điện áp thử nghiệm từ 5 mV đến 1,275 V theo bước 5 mV, đảm bảo kiểm tra linh kiện tại đúng điện áp quy định của nhà sản xuất và mô phỏng điều kiện vận hành thực tế – đặc biệt quan trọng khi đánh giá tính tuyến tính của tụ điện tần cao và cảm biến điện dung.
• Tốc độ đo lên đến 19 phép đo/giây – hiệu năng sản xuất hàng loạt: Mặc dù là thiết bị metrological cao cấp, GenRad 1693 vẫn đạt tốc độ đo 19 phép đo/giây, phù hợp cho ứng dụng kiểm tra sản xuất tốc độ cao khi kết nối với Component Handler qua IEEE-488.2 GPIB.
• Tự kiểm tra và chẩn đoán tự động – tuổi thọ vận hành 30+ năm: Chức năng self-test và diagnostic check tự động, kết hợp với thiết kế bền vững theo tiêu chí 30+ năm vận hành liên tục của dòng Digibridge GenRad, đảm bảo chi phí sở hữu tổng thể (TCO) thấp nhất trong phân khúc thiết bị metrological.
• Patent kỹ thuật Digibridge – nền tảng đo lường độc quyền đã kiểm chứng: Kỹ thuật đo vi xử lý Digibridge được cấp bằng sáng chế là nền tảng kỹ thuật tạo ra sự kết hợp độc đáo giữa độ chính xác metrological, tốc độ đo cao và tự động hóa linh hoạt – không thiết bị cùng phân khúc nào tái tạo được bằng kiến trúc thông thường.

📞 Nếu bạn đang tìm kiếm giải pháp Máy Đo LCR Chính Xác đáp ứng cả yêu cầu metrological lẫn phân tích tổng trở tần cao đến 200 kHz cho doanh nghiệp, liên hệ ngay 0911.559.559 để được tư vấn & báo giá!

3. Tiêu chuẩn thử nghiệm Máy Đo LCR Chính Xác GenRad 1693

GenRad 1693 được sản xuất, hiệu chuẩn và ứng dụng theo các tiêu chuẩn đo lường và kỹ thuật quốc tế cao nhất, đặc biệt phù hợp cho phòng đo lường học, cơ sở quốc phòng và sản xuất linh kiện chính xác cao:

• Hiệu chuẩn có truy xuất nguồn gốc NIST: Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn có truy xuất nguồn gốc đến NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ), đáp ứng yêu cầu truy xuất nguồn gốc đo lường của ISO 9001, ISO/IEC 17025 và các tiêu chuẩn đo lường học quốc tế.
• Hiệu chuẩn ISO/IEC 17025 (A2LA) – phòng thí nghiệm được công nhận: IET Labs cung cấp dịch vụ hiệu chuẩn được công nhận A2LA với báo cáo dữ liệu đo kiểm chi tiết, đáp ứng yêu cầu hồ sơ thiết bị đo trong phòng đo lường học chuẩn quốc gia, phòng R&D chính xác cao, sản xuất thiết bị y tế (ISO 13485) và cơ sở quốc phòng (AS9100).
• Tiêu chuẩn quốc phòng Hoa Kỳ – US Army Impedance Bridge Standard: Được Quân đội Hoa Kỳ lựa chọn và chỉ định làm cầu tổng trở tiêu chuẩn, GenRad 1693 đáp ứng các yêu cầu kỹ thuật nghiêm ngặt nhất của cơ sở quốc phòng Mỹ về độ chính xác, độ tin cậy và truy xuất nguồn gốc đo lường cho kiểm tra linh kiện điện tử quân sự.
• Phù hợp hiệu chuẩn chuẩn điện cảm và điện dung theo BIPM/NMI: Độ chính xác 0,02% và Df đến 0,0001 ppm đáp ứng yêu cầu hiệu chuẩn chuẩn tham chiếu theo phương pháp transfer method được BIPM và các viện đo lường quốc gia công nhận, bao gồm hiệu chuẩn chuẩn GenRad/IET 1482 và các chuẩn điện dung chính xác.
• Tương thích IEC và IEEE đo linh kiện thụ động tần cao: Dải tần 12 Hz đến 200 kHz và 11 thông số đo của 1693 đáp ứng yêu cầu của IEC 60384 (tụ điện), IEC 60062, IEEE Std 43 và các tiêu chuẩn IEC về kiểm tra linh kiện RF thấp, vật liệu từ tính và cảm biến điện từ ở tần số cao hơn 100 kHz.
• Bằng sáng chế kỹ thuật Digibridge – xác nhận đổi mới kỹ thuật: Patent Digibridge của IET Labs là xác nhận pháp lý và kỹ thuật về sự ưu việt của phương pháp đo, là cơ sở pháp lý trong hợp đồng cung cấp thiết bị cho cơ sở quốc phòng, phòng đo lường học và nhà máy sản xuất linh kiện chính xác cao theo yêu cầu MIL-SPEC.

4. Ứng dụng chính của Máy Đo LCR Chính Xác GenRad 1693

Với 11 thông số tổng trở đầy đủ, dải tần đến 200 kHz và độ chính xác metrological, GenRad 1693 phục vụ hiệu quả các ứng dụng đo lường đòi hỏi cao nhất mà không có thiết bị nào trong dòng Digibridge đáp ứng được:

📞 Doanh nghiệp của bạn đang cần giải pháp Máy Đo LCR đỉnh cao với đầy đủ 11 thông số tổng trở và dải tần đến 200 kHz? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị cung cấp uy tín Máy Đo LCR Chính Xác GenRad 1693

Khi lựa chọn Máy Đo LCR Chính Xác GenRad 1693 qua Techno Vietnam Industries, quý doanh nghiệp tiếp cận thiết bị đo tổng trở đỉnh cao nhất của dòng Digibridge GenRad và được hưởng trọn bộ dịch vụ kỹ thuật chuyên sâu từ đội ngũ có kinh nghiệm triển khai toàn bộ dòng sản phẩm IET Labs:

• Tư vấn lựa chọn đúng model Digibridge theo yêu cầu tần số và thông số đo: Techno giúp quý khách phân tích rõ sự khác biệt quyết định giữa 1689M (100 kHz, 4 thông số – phù hợp metrological tần thấp) và 1693 (200 kHz, 11 thông số – phù hợp khi cần phân tích Z, θ, Y, B hoặc kiểm tra linh kiện RF tần cao) để chọn đúng ngay từ đầu, tránh đầu tư thiếu hoặc thừa.
• Hàng chính hãng IET Labs – GenRad 100% nguyên bản, kèm hiệu chuẩn NIST: Cam kết cung cấp GenRad 1693 chính hãng IET Labs kèm giấy chứng nhận hiệu chuẩn NIST, đảm bảo thiết bị sẵn sàng đưa vào vận hành metrological hoặc sản xuất quốc phòng ngay khi tiếp nhận mà không cần hiệu chuẩn lại.
• Lắp đặt, tích hợp IEEE-488.2 và đào tạo vận hành chuyên sâu: Kỹ sư Techno hỗ trợ cài đặt thiết bị, cấu hình giao diện IEEE-488.2 GPIB với card 1689-9640, tích hợp LabVIEW driver, kết nối Component Handler cho ATE và hướng dẫn khai thác đầy đủ 11 thông số tổng trở theo từng ứng dụng cụ thể.
• Dịch vụ hiệu chuẩn metrological và bảo trì định kỳ: Techno cung cấp dịch vụ hiệu chuẩn định kỳ bằng bộ hiệu chuẩn Digibridge 1689-9604 có truy xuất NIST và sửa chữa chính hãng, duy trì độ chính xác 0,02% và Df 0,0001 trên dải tần 12 Hz đến 200 kHz trong suốt vòng đời 30+ năm của thiết bị.
• Cung cấp đầy đủ phụ kiện và vật tư chính hãng Digibridge: Cáp Banana Plug (1657-9600), fixture đo từ xa (1689-9600), hộp chuyển BNC (1689-9601), cáp BNC 1m và 2m (1689-9602), bộ hiệu chuẩn Digibridge (1689-9604), rack mount kit (1689-9611), card IEEE-488.2 (1689-9640), kẹp Kelvin (1700-03) và nhíp chip (7000-05) luôn có sẵn tại kho Techno.
