Máy đo LCR IET Labs, Inc IET/QUADTECH 7600 PLUS

1. Giới thiệu về Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus

Máy đo LCR chính xác IET / QuadTech 7600 Plus là thiết bị đo tổng trở (impedance analyzer) kết hợp LCR meter cao cấp thuộc dòng sản phẩm 7000 Series của QuadTech – nay được phân phối bởi IET Labs, Inc. Thiết bị thực hiện phép đo tổng trở chính xác trên dải tần số liên tục từ 10 Hz đến 2 MHz với độ phân giải 7 chữ số, cho phép đo đồng thời hai trong số 14 thông số tổng trở tùy chọn theo từng yêu cầu ứng dụng. Được sản xuất tại Hoa Kỳ với tiêu chí hiệu năng vượt trội ở mức chi phí chỉ bằng một phần tư so với các thiết bị cạnh tranh cùng cấp độ.

• Tên sản phẩm: Máy Đo LCR Chính Xác (Precision LCR Meter / Impedance Analyzer)
• Model: IET / QuadTech 7600 Plus
• Hãng sản xuất: IET Labs, Inc. (Hoa Kỳ) – kế thừa thương hiệu QuadTech, sản xuất tại Mỹ
• Đối tượng sử dụng: Kỹ sư R&D linh kiện điện tử và vật liệu, kỹ sư kiểm định chất lượng (QA/QC) nhà máy điện tử, kỹ thuật viên kiểm tra dây chuyền sản xuất, nhà nghiên cứu vật liệu điện môi và từ tính, nhà sản xuất linh kiện thụ động (tụ điện, cuộn cảm, điện trở, biến áp).
• Mục đích chính: Đo chính xác các thông số tổng trở điện (L, C, R, D, Q, Z, ESR và 9 thông số khác) của linh kiện điện tử thụ động và vật liệu điện môi trên dải tần rộng 10 Hz đến 2 MHz; hỗ trợ quét đặc tuyến tổng trở, kiểm tra tuần tự tự động và tích hợp vào hệ thống kiểm tra sản xuất tự động.

IET/QUADTECH 7600 PLUS hỗ trợ đo các thông số L,C,R

2. Đặc điểm nổi bật của Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus

IET / QuadTech 7600 Plus tích hợp đầy đủ tính năng của một máy phân tích tổng trở chuyên nghiệp trong một thiết bị bàn (benchtop) dễ sử dụng, với chi phí đầu tư tối ưu so với hiệu năng đạt được:

• Đo đồng thời 2 trong 14 thông số tổng trở – bao phủ mọi yêu cầu phân tích: Thiết bị đo và hiển thị đồng thời hai thông số bất kỳ trong bộ 14 thông số đầy đủ gồm điện dung (Cs/Cp), độ tự cảm (Ls/Lp), điện trở (Rs/Rp), hệ số tổn hao (D), hệ số phẩm chất (Q), tổng trở (Z), dẫn nạp (Y), góc pha (θ), điện trở tương đương nối tiếp (ESR), điện dẫn (Gp), điện kháng (Xs) và điện nạp (Bp) – không cần đổi chế độ đo giữa các thông số.
• Chức năng quét tham số (Swept Measurements) – đồ thị hóa đặc tuyến linh kiện: Thực hiện quét nhanh và chính xác một thông số đo theo tần số, điện áp hoặc dòng điện thử nghiệm thay đổi, hiển thị kết quả dưới dạng đồ thị hoặc bảng số – không cần lập trình phức tạp hay bộ điều khiển bên ngoài. Tối đa 200 điểm đo mỗi lần quét.
• Kiểm tra tuần tự tự động (Automatic Test Sequencing) – tối ưu kiểm tra sản xuất: Lập trình và thực thi tuần tự lên đến 6 bài kiểm tra khác nhau chỉ bằng một lần nhấn nút Start. Mỗi bài kiểm tra có thể có điều kiện thử nghiệm và giới hạn Pass/Fail riêng biệt, hoàn toàn phù hợp với quy trình kiểm tra cuối chuyền đa thông số.
• Load Correction – nâng cao độ chính xác tại điều kiện thực tế: Thực hiện đo trên một mẫu chuẩn đã biết trước rồi áp dụng hệ số hiệu chỉnh cho tất cả phép đo tiếp theo. Đặc biệt hiệu quả khi kiểm tra hàng loạt các linh kiện giống nhau ở cùng điều kiện thử nghiệm, giúp loại bỏ sai số hệ thống của fixture và môi trường đo.
• Lưu trữ chương trình và dữ liệu qua USB – không cần PC kết nối liên tục: Cài đặt thử nghiệm (test setup) được lưu và gọi lại từ bộ nhớ trong hoặc USB flash drive. Dữ liệu đo được lưu sang USB để chuyển về PC phân tích – vận hành hoàn toàn độc lập mà vẫn có khả năng kết xuất dữ liệu.
• Hiệu chuẩn tại chỗ không cần gửi về nhà máy: Quy trình hiệu chuẩn có thể thực hiện ngay tại doanh nghiệp bằng bộ hiệu chuẩn chuẩn IET/QuadTech 7000-09 có truy xuất nguồn gốc NIST, giảm thiểu thời gian dừng máy và chi phí gửi hiệu chuẩn bên ngoài.

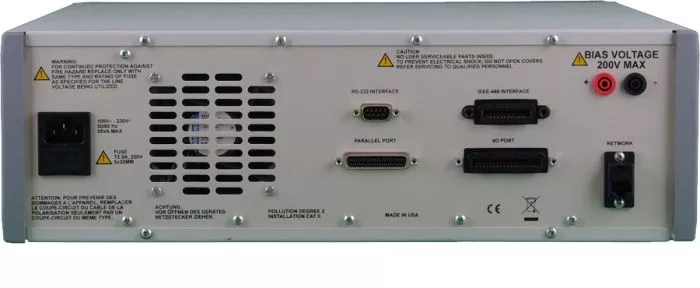

• Giao diện đa cổng – tích hợp linh hoạt vào hệ thống tự động: Trang bị sẵn cổng USB Host, RS-232, Handler (cho tín hiệu Pass/Fail/Start với sorter và handler tự động) và cổng máy in song song. Tùy chọn bổ sung IEEE-488.2 (GPIB) cho tích hợp vào hệ thống kiểm tra tự động ATE.

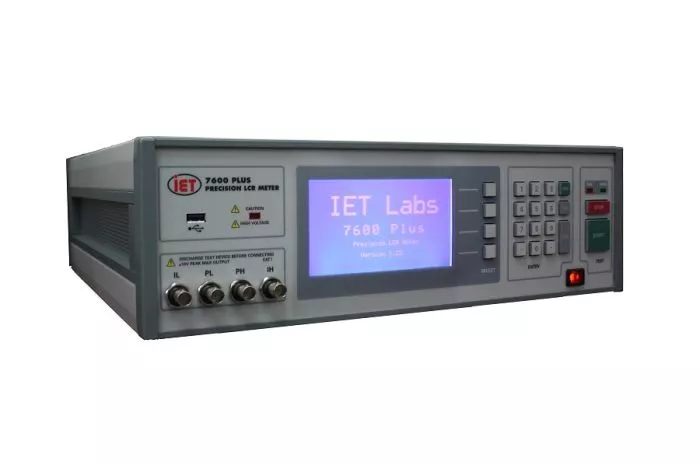

• Kết nối Kelvin 4 đầu BNC – loại bỏ sai số dây đo: Bốn đầu kết nối BNC theo cấu hình Kelvin (Hi-Current / Hi-Potential / Lo-Potential / Lo-Current) loại bỏ hoàn toàn ảnh hưởng của điện trở và điện kháng dây đo đến kết quả, đặc biệt quan trọng khi đo tổng trở thấp hoặc tần số cao.
• AutoAcc – hiển thị tự động độ chính xác thực tế: Chức năng AutoAcc tự động tính toán và hiển thị độ chính xác tổng thể của thiết bị theo cài đặt thử nghiệm, điều kiện đo và giá trị linh kiện đang đo – giúp kỹ sư đánh giá ngay tính hợp lệ của phép đo mà không cần tra cứu bảng thông số.

📞 Nếu bạn đang tìm kiếm giải pháp Máy Đo LCR Chính Xác phù hợp cho phòng R&D hoặc dây chuyền kiểm tra linh kiện của mình, liên hệ ngay 0911.559.559 để được tư vấn & báo giá!

3. Tiêu chuẩn thử nghiệm Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus

IET / QuadTech 7600 Plus được sản xuất, hiệu chuẩn và ứng dụng theo các tiêu chuẩn đo lường và kỹ thuật quốc tế nghiêm ngặt, đảm bảo kết quả đo được công nhận trong môi trường nghiên cứu và sản xuất chuyên nghiệp:

• Hiệu chuẩn có truy xuất nguồn gốc NIST: Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn có truy xuất nguồn gốc đến NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ), đáp ứng yêu cầu truy xuất nguồn gốc đo lường trong hệ thống ISO 9001 và phòng thí nghiệm ISO/IEC 17025.
• Hiệu chuẩn ISO/IEC 17025 (A2LA) – dùng điện trở và tụ điện tại 1 kHz & 1 MHz: IET Labs cung cấp dịch vụ hiệu chuẩn được công nhận A2LA với báo cáo dữ liệu kiểm tra chi tiết tại các tần số chuẩn 1 kHz và 1 MHz, phù hợp với yêu cầu hồ sơ thiết bị đo trong hệ thống sản xuất chứng nhận IATF 16949 (ô tô) và AS9100 (hàng không).
• Đáp ứng tiêu chuẩn ASTM D 150 – đo hằng số điện môi: Khi kết hợp với buồng đo điện môi LD-3, thiết bị đáp ứng đầy đủ yêu cầu của tiêu chuẩn ASTM D 150 (Standard Test Methods for AC Loss Characteristics and Permittivity of Solid Electrical Insulation) – tiêu chuẩn quốc tế quan trọng nhất trong đo lường đặc tính điện môi vật liệu cách điện.
• Tương thích tiêu chuẩn IEC đo linh kiện thụ động: Phương pháp đo và các thông số đo của 7600 Plus tương thích với yêu cầu của IEC 60068 (thử nghiệm môi trường linh kiện), IEC 60384 (tụ điện cố định), IEC 60062 (ký hiệu điện trở và tụ điện) và các tiêu chuẩn linh kiện thụ động quốc tế.
• Tuân thủ tiêu chuẩn an toàn và tương thích điện từ: Thiết bị tuân thủ tiêu chuẩn an toàn IEC 61010-1:2001 (CAT 1, Pollution Degree 2) và các chỉ thị EMC của châu Âu (89/336/EEC, 92/31/EEC, 93/68/EEC), đảm bảo an toàn vận hành và không gây nhiễu cho thiết bị xung quanh.
• Sản xuất tại Hoa Kỳ – chất lượng kiểm soát nghiêm ngặt: Được sản xuất tại Mỹ theo tiêu chuẩn chất lượng IET Labs với quy trình kiểm tra xuất xưởng nghiêm ngặt, hỗ trợ kỹ thuật ứng dụng nội địa và dịch vụ sửa chữa/hiệu chuẩn trực tiếp từ nhà sản xuất.

4. Ứng dụng chính của Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus

Với dải tần rộng, 14 thông số đo và bộ tính năng tự động hóa đầy đủ, IET / QuadTech 7600 Plus phục vụ hiệu quả trên toàn bộ chuỗi giá trị từ phát triển sản phẩm đến sản xuất và kiểm định chất lượng:

📞 Doanh nghiệp của bạn đang gặp khó khăn trong việc lựa chọn dòng Máy Đo LCR phù hợp cho yêu cầu đo lường linh kiện? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị cung cấp uy tín Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus

Khi lựa chọn Máy Đo LCR Chính Xác IET / QuadTech 7600 Plus qua Techno Vietnam Industries, quý doanh nghiệp không chỉ sở hữu một thiết bị đo tổng trở hàng đầu mà còn được đồng hành toàn diện từ tư vấn kỹ thuật đến hỗ trợ vận hành và bảo trì lâu dài:

• Tư vấn lựa chọn cấu hình và phụ kiện phù hợp ứng dụng: Đội ngũ kỹ sư Techno tư vấn chi tiết về lựa chọn fixture đo phù hợp (Kelvin clip, SMD fixture, chip tweezers, remote test fixture), cổng giao tiếp cần thiết và cấu hình hệ thống tích hợp tối ưu cho từng loại ứng dụng cụ thể của doanh nghiệp.
• Hàng chính hãng IET Labs – sản xuất tại Mỹ, kèm hiệu chuẩn NIST: Cam kết cung cấp IET / QuadTech 7600 Plus chính hãng kèm giấy chứng nhận hiệu chuẩn NIST, đảm bảo thiết bị đáp ứng ngay yêu cầu hệ thống thiết bị đo lường của doanh nghiệp khi tiếp nhận.
• Lắp đặt, tích hợp hệ thống và đào tạo vận hành: Kỹ sư Techno hỗ trợ lắp đặt, cài đặt giao tiếp (RS-232, USB, Handler, IEEE-488.2), hướng dẫn lập trình test sequence, thiết lập Load Correction và đào tạo đội ngũ kỹ thuật viên vận hành thiết bị hiệu quả ngay từ ngày đầu.
• Dịch vụ hiệu chuẩn và bảo trì định kỳ: Techno cung cấp dịch vụ hiệu chuẩn định kỳ bằng bộ hiệu chuẩn chuẩn 7000-09 có truy xuất NIST và dịch vụ sửa chữa chính hãng, giúp 7600 Plus luôn duy trì độ chính xác trong thông số kỹ thuật và hồ sơ hiệu chuẩn hợp lệ cho hệ thống quản lý chất lượng.
• Cung cấp đầy đủ phụ kiện và vật tư chính hãng: Toàn bộ hệ sinh thái phụ kiện của dòng 7000 Series – bao gồm fixture SMD (7000-07), nhíp đo chip (7000-05), kẹp Kelvin (1700-03), cáp BNC mở rộng (1689-9602), bộ cáp cá sấu (7000-04), rack mount kit (7000-00), bộ hiệu chuẩn (7000-09) và buồng đo điện môi LD-3 – đều có sẵn tại Techno.
