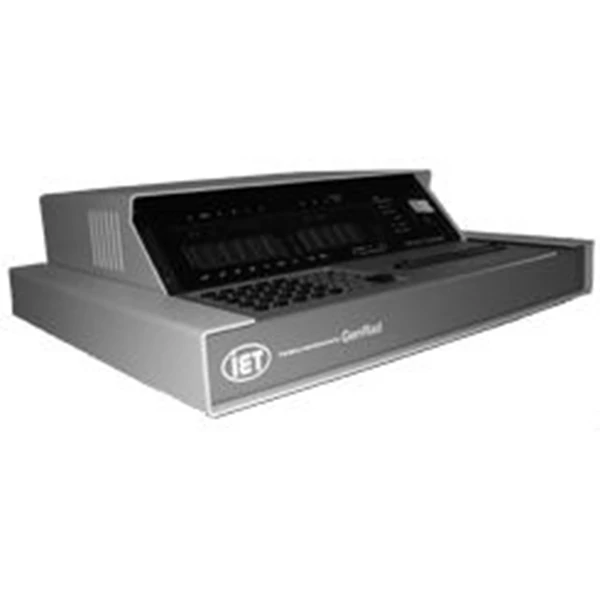

Máy đo LCR IET Labs, Inc GENRAD 1692

1. Giới thiệu về Máy Đo LCR Bàn GenRad 1692

Máy đo LCR bàn GenRad 1692 là thiết bị đo linh kiện thụ động RLC (Resistance – Inductance – Capacitance) vi xử lý điều khiển thuộc dòng Digibridge nổi tiếng của GenRad – nay được sản xuất và phân phối bởi IET Labs, Inc. Được thiết kế đặc biệt cho ứng dụng kiểm tra sản xuất và kiểm tra đầu vào, 1692 nổi bật với fixture đo tích hợp ngay trên thân máy, hệ thống binning tự động 10 bin và khả năng tự động hóa hoàn toàn qua giao diện IEEE-488.2 – giúp tối đa hóa năng suất kiểm tra linh kiện với chi phí đầu tư thấp nhất trong cùng phân khúc.

• Tên sản phẩm: Máy Đo LCR Bàn – Bộ Kiểm Tra Linh Kiện Thụ Động RLC (Benchtop LCR Meter / RLC Passive Component Tester / Digibridge)
• Model: GenRad 1692
• Hãng sản xuất: IET Labs, Inc. (Hoa Kỳ) – thương hiệu GenRad với hơn 100 năm lịch sử đo lường chính xác, kế thừa từ General Radio Company thành lập năm 1915
• Đối tượng sử dụng: Kỹ thuật viên kiểm tra đầu vào linh kiện (incoming inspection), kỹ sư kiểm soát chất lượng dây chuyền sản xuất điện tử, nhà sản xuất linh kiện thụ động (điện trở, tụ điện, cuộn cảm), kỹ sư thiết kế mạch điện tử trong giai đoạn đánh giá linh kiện.
• Mục đích chính: Đo và phân loại tự động linh kiện điện trở, tụ điện và cuộn cảm theo giá trị R, L, C, D, Q tại năm tần số thử nghiệm tiêu chuẩn (100 Hz đến 100 kHz); phân loại Pass/Fail vào 10 bin tự động; tích hợp vào hệ thống kiểm tra tự động để tối đa hóa năng suất kiểm tra hàng loạt.

GENRAD 1692 hỗ trợ đo các thông số L,C,R

2. Đặc điểm nổi bật của Máy Đo LCR Bàn GenRad 1692

GenRad 1692 tập trung vào ba giá trị cốt lõi của môi trường sản xuất: tốc độ kiểm tra cao, phân loại chính xác và tích hợp tự động dễ dàng – tất cả trong một thiết bị bàn gọn gẹp với chi phí sở hữu tối ưu:

• Fixture đo tích hợp sẵn – lắp linh kiện và đo ngay không cần dây đo rời: Fixture đi kèm ngay trên thân máy hỗ trợ cả linh kiện chân trục (axial lead) và chân xuyên tâm (radial lead), cho phép kỹ thuật viên gá đặt và đo linh kiện trực tiếp mà không cần chuẩn bị thêm phụ kiện – giảm đáng kể thời gian thiết lập trạm kiểm tra và sai số do tiếp xúc.
• Hệ thống phân loại bin tự động – 8 bin Pass và 2 bin Fail: Tự động so sánh kết quả đo với giới hạn đặt sẵn và phân loại linh kiện vào 8 bin Pass (theo dải giá trị khác nhau) và 2 bin Fail (lỗi RLC và lỗi DQ) chỉ trong một lần đo – loại bỏ hoàn toàn sai lầm phân loại thủ công và tăng tốc độ throughput trên dây chuyền.
• Vi xử lý điều khiển với chọn thông số tự động (Auto Parameter Selection): Thiết bị tự động nhận dạng loại linh kiện đang đo (điện trở, tụ điện hay cuộn cảm) và tự động chọn thông số đo phù hợp, loại bỏ bước thiết lập thủ công và giảm thiểu lỗi vận hành trong môi trường kiểm tra nhịp độ cao.
• Ba tốc độ đo lựa chọn – tối ưu theo yêu cầu throughput: Ba chế độ tốc độ đo (Slow / Medium / Fast) với 2, 4 và 8 phép đo mỗi giây giúp cân bằng giữa độ chính xác cần thiết và tốc độ throughput, phù hợp với từng loại thiết bị xử lý linh kiện tự động.
• Hai chế độ đo linh hoạt – Triggered và Continuous với tính năng lấy trung bình: Chế độ Triggered phù hợp tích hợp với handler tự động; chế độ Continuous phục vụ giám sát liên tục. Cả hai chế độ đều hỗ trợ lấy trung bình từ 1 đến 10 phép đo, nâng cao độ ổn định kết quả cho linh kiện có giá trị biến động nhỏ.
• Kỹ thuật đo Kelvin có guard – bảo vệ tính toàn vẹn phép đo: Kỹ thuật đo Kelvin có chống rò (Guarded Kelvin measurement) loại bỏ ảnh hưởng của điện trở tiếp xúc và dòng rò bề mặt, đảm bảo độ chính xác phép đo ngay cả với linh kiện giá trị rất nhỏ hoặc trong môi trường có nhiễu.
• Hiển thị LED kép trực quan – đọc kết quả tức thì không cần tra cứu: Màn hình LED kép hiển thị đồng thời cả thông số sơ cấp (5 chữ số cho RLC) và thứ cấp (4 chữ số cho D/Q), cùng đèn GO/NO GO và chỉ thị bin rõ ràng, giúp kỹ thuật viên đọc và ghi nhận kết quả ngay lập tức không cần giải thích.
• Zeroing tự động mạch hở và ngắn mạch – loại bỏ sai số fixture: Chức năng bù trừ mạch hở (open circuit) và ngắn mạch (short circuit) tự động loại bỏ ảnh hưởng của tổng trở ký sinh của fixture và dây kết nối, đảm bảo kết quả đo phản ánh đúng giá trị thực của linh kiện.
• Tùy chọn giao diện IEEE-488.2 – tích hợp tự động hóa hoàn toàn: Tùy chọn card IEEE-488.2 (1689-9640) cho phép lập trình từ xa, điều khiển từ máy tính và kết nối Component Handler để xây dựng trạm kiểm tra linh kiện tự động hoàn toàn, tối đa hóa năng suất và loại bỏ can thiệp thủ công.

📞 Nếu bạn đang tìm kiếm giải pháp Máy Đo LCR phù hợp cho dây chuyền kiểm tra linh kiện điện tử của mình, liên hệ ngay 0911.559.559 để được tư vấn & báo giá!

3. Tiêu chuẩn thử nghiệm Máy Đo LCR Bàn GenRad 1692

GenRad 1692 được sản xuất, hiệu chuẩn và ứng dụng theo các tiêu chuẩn đo lường và kỹ thuật quốc tế nghiêm ngặt, đảm bảo kết quả kiểm tra linh kiện đạt độ tin cậy và tính pháp lý cần thiết trong môi trường sản xuất chuyên nghiệp:

• Hiệu chuẩn có truy xuất nguồn gốc NIST: Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn có truy xuất nguồn gốc đến NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ), đáp ứng yêu cầu truy xuất nguồn gốc đo lường của hệ thống quản lý chất lượng ISO 9001 và phòng thí nghiệm ISO/IEC 17025.
• Hiệu chuẩn ISO/IEC 17025 (A2LA): IET Labs cung cấp dịch vụ hiệu chuẩn được công nhận A2LA kèm báo cáo dữ liệu đo kiểm chi tiết, đáp ứng yêu cầu hồ sơ thiết bị đo trong các hệ thống sản xuất chứng nhận IATF 16949 (ô tô), AS9100 (hàng không) và ISO 9001 tổng quát.
• Tương thích tiêu chuẩn IEC đo linh kiện thụ động: Năm tần số thử nghiệm và các thông số đo của GenRad 1692 tương thích với yêu cầu kiểm tra trong IEC 60062 (ký hiệu điện trở và tụ điện), IEC 60384 (tụ điện cố định), IEC 60068 (thử nghiệm môi trường linh kiện) và các tiêu chuẩn linh kiện thụ động quốc tế tương đương.
• Phù hợp tiêu chuẩn EIA/JEDEC kiểm tra linh kiện thụ động: Phương pháp đo và tần số thử nghiệm của 1692 tương thích với các tiêu chuẩn EIA-RS-198 (tụ điện gốm đa lớp), EIA-RS-153 (tụ điện mica bạc) và các tiêu chuẩn JEDEC về kiểm tra thụ động điện tử, là cơ sở pháp lý trong hợp đồng cung ứng linh kiện công nghiệp.
• Kế thừa truyền thống GenRad Digibridge – chuẩn mực ngành hàng chục năm: GenRad 1692 là thế hệ kế tiếp của dòng Digibridge huyền thoại, được cộng đồng kỹ sư điện tử toàn cầu công nhận là thiết bị kiểm tra linh kiện RLC chuẩn mực trong hàng chục năm qua. Sản xuất tại Mỹ theo tiêu chuẩn chất lượng IET Labs với quy trình kiểm tra xuất xưởng nghiêm ngặt.
• Bảo vệ tụ điện đã tích điện – an toàn vận hành: Thiết bị tích hợp bảo vệ tụ điện đã tích điện (charged capacitor protection), bảo vệ cả thiết bị và kỹ thuật viên khi kết nối linh kiện đã mang điện tích, tuân thủ yêu cầu an toàn trong môi trường kiểm tra sản xuất.

4. Ứng dụng chính của Máy Đo LCR Bàn GenRad 1692

Với fixture tích hợp, tốc độ đo nhanh và hệ thống binning tự động, GenRad 1692 phục vụ hiệu quả nhất trong các môi trường yêu cầu kiểm tra linh kiện thụ động tần suất cao và nhất quán:

📞 Doanh nghiệp của bạn đang gặp khó khăn trong việc lựa chọn dòng Máy Đo LCR phù hợp cho quy trình kiểm tra linh kiện? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị cung cấp uy tín Máy Đo LCR Bàn GenRad 1692

Khi lựa chọn Máy Đo LCR Bàn GenRad 1692 qua Techno Vietnam Industries, quý doanh nghiệp không chỉ sở hữu thiết bị kiểm tra linh kiện chuyên nghiệp hàng đầu mà còn được đồng hành toàn diện từ tư vấn kỹ thuật đến triển khai và vận hành:

• Tư vấn lựa chọn đúng model LCR GenRad theo nhu cầu thực tế: Đội ngũ kỹ sư Techno giúp quý khách phân tích rõ sự khác biệt giữa GenRad 1692 (tối ưu sản xuất hàng loạt, fixture tích hợp, binning tự động), GenRad 1693 (độ chính xác cao hơn 0,02% cho ứng dụng metrological) và IET/QuadTech 7600 Plus (14 thông số, dải tần đến 2 MHz cho R&D) để chọn đúng ngay từ đầu.
• Hàng chính hãng IET Labs – GenRad 100% nguyên bản, kèm hiệu chuẩn NIST: Cam kết cung cấp GenRad 1692 chính hãng IET Labs kèm giấy chứng nhận hiệu chuẩn NIST, đảm bảo thiết bị sẵn sàng đưa vào vận hành kiểm định ngay khi tiếp nhận mà không cần hiệu chuẩn lại.
• Lắp đặt, tích hợp Handler và đào tạo vận hành tận nơi: Kỹ sư Techno hỗ trợ cài đặt thiết bị, cấu hình giao diện IEEE-488.2, kết nối Component Handler, lập trình giới hạn bin theo yêu cầu kiểm tra của từng loại linh kiện và đào tạo kỹ thuật viên vận hành thành thạo trong thời gian ngắn nhất.
• Dịch vụ hiệu chuẩn và bảo trì định kỳ: Techno cung cấp dịch vụ hiệu chuẩn định kỳ bằng bộ hiệu chuẩn Digibridge 1689-9604 có truy xuất NIST và dịch vụ sửa chữa chính hãng, đảm bảo GenRad 1692 duy trì độ chính xác ổn định và hồ sơ hiệu chuẩn hợp lệ cho hệ thống quản lý thiết bị đo lường của doanh nghiệp.
• Cung cấp đầy đủ phụ kiện và vật tư chính hãng: Cáp mở rộng Banana Plug (1657-9600), hộp chuyển BNC (1689-9601), cáp BNC (1689-9602), bộ hiệu chuẩn Digibridge (1689-9604), card IEEE-488.2 (1689-9640), kẹp Kelvin (1700-03) và nhíp đo chip (7000-05) luôn có sẵn tại kho Techno.
