Rơ le trung gian và cách đấu nối rơ le trung gian dễ dàng

Với khả năng bảo vệ và điều khiển mạch điện hiệu quả, rơ le trung gian được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp. Bài viết dưới đây của TECHNO sẽ giới thiệu về cấu tạo, nguyên lý hoạt động và ứng dụng của rơ le trung gian!

I. Rơ le trung gian là gì?

1. Định nghĩa

Rơ le trung gian (role trung gian) là một thiết bị điện từ được sử dụng để điều khiển hoặc khuếch đại tín hiệu điện trong các mạch điện tử và điện công nghiệp. Nó hoạt động như một công tắc trung gian giữa các mạch điện áp thấp và mạch điện áp cao, đảm bảo an toàn và dễ dàng kiểm soát hoạt động của các thiết bị khác nhau.

2. Một ví dụ cụ thể minh họa

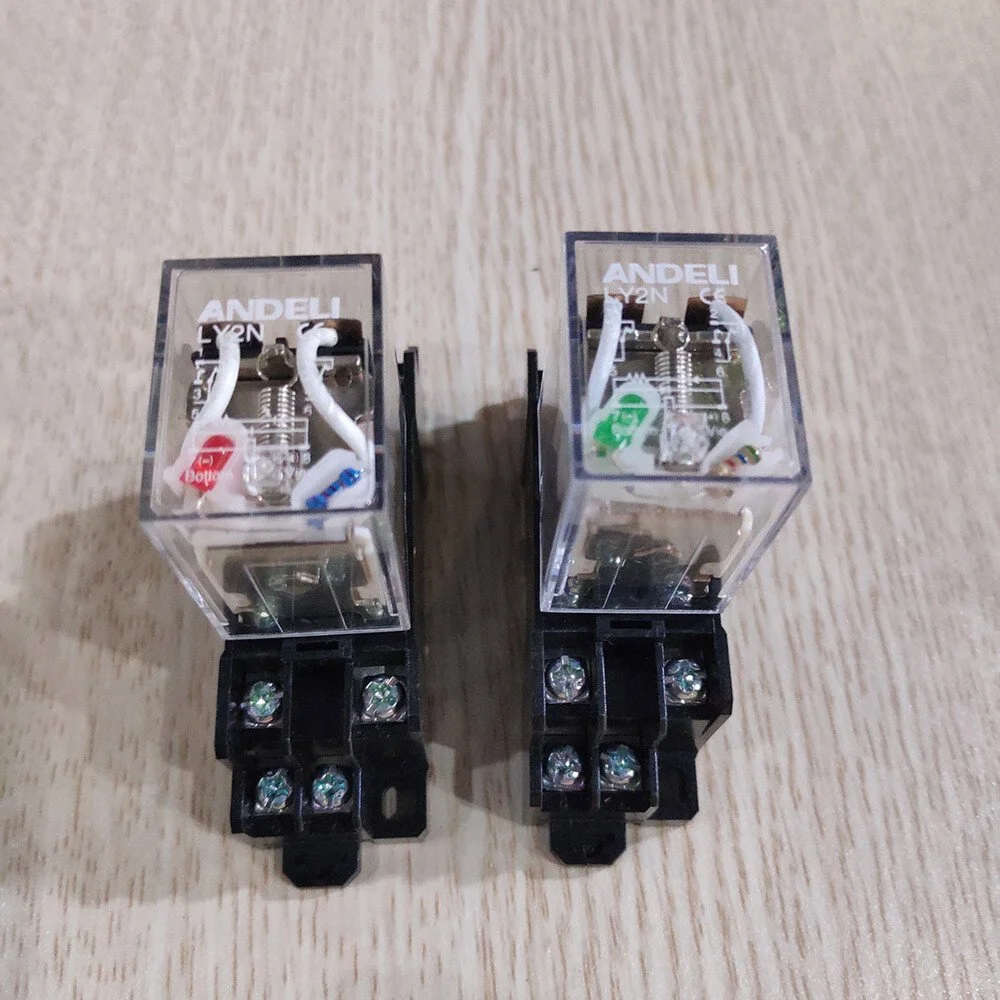

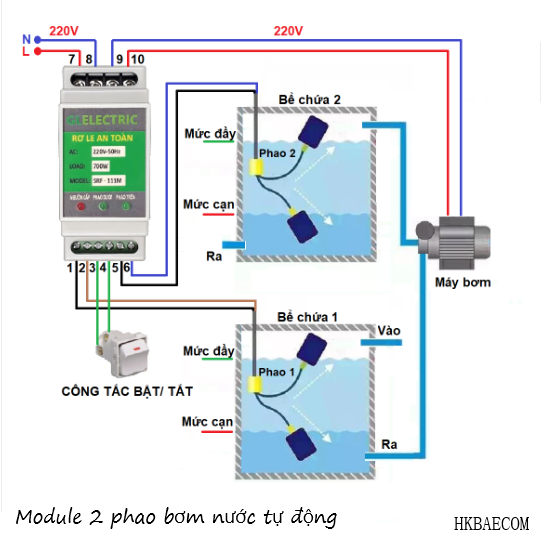

Để giúp bạn hiểu rõ hơn về rơ le trung gian, sau đây là ví dụ trong hệ thống điều khiển máy bơm nước tự động:

Một cảm biến mực nước phát hiện khi bể nước đầy hoặc cạn. Khi mực nước giảm xuống mức thấp, cảm biến gửi tín hiệu điện áp thấp đến cuộn dây của rơ le trung gian. Khi role trung gian kích hoạt, đóng tiếp điểm, cho phép dòng điện áp cao chạy đến máy bơm để khởi động. Đến khi bể nước đầy, tín hiệu từ cảm biến ngắt, rơ le trung gian mở tiếp điểm, máy bơm ngừng hoạt động.

Ví dụ này minh họa cách rơ le trung gian hoạt động như một công tắc trung gian đảm bảo cách ly và bảo vệ hệ thống khỏi các nguy cơ như chập điện hay quá tải.

II. Cấu tạo & nguyên lý hoạt động của rơ le trung gian

1. Cấu tạo rơ le trung gian

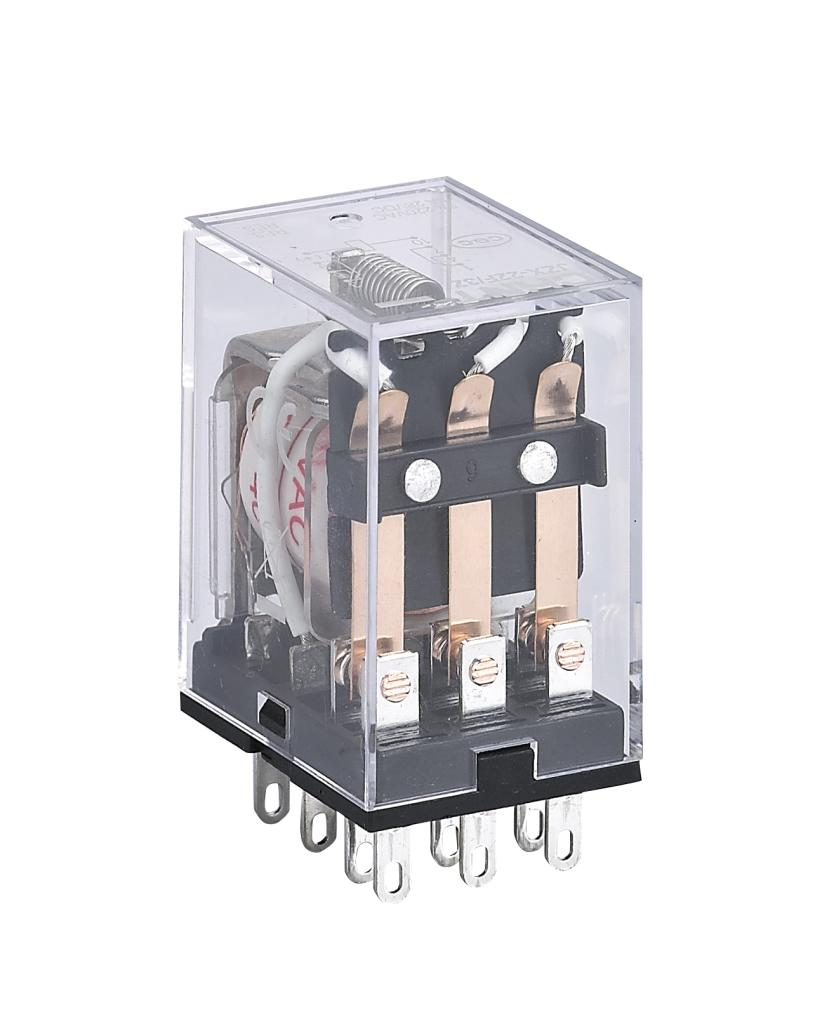

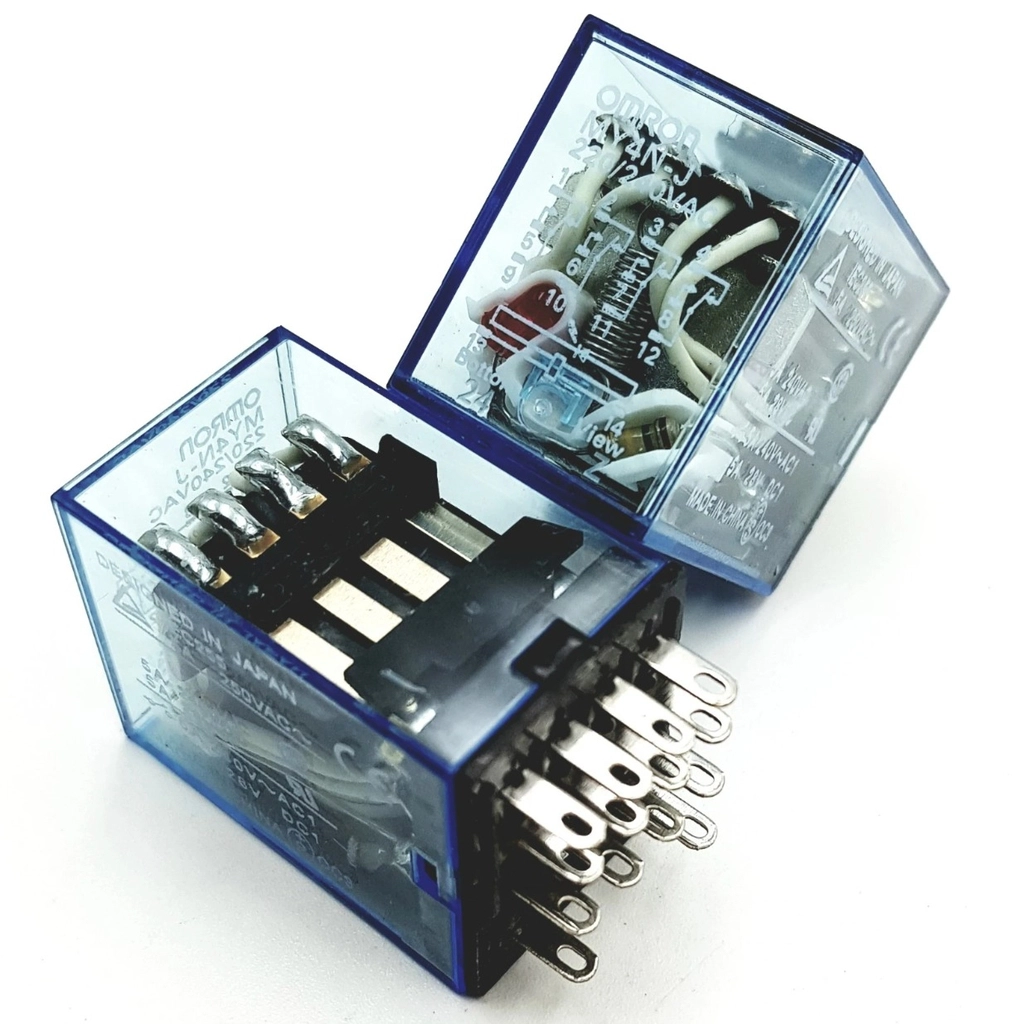

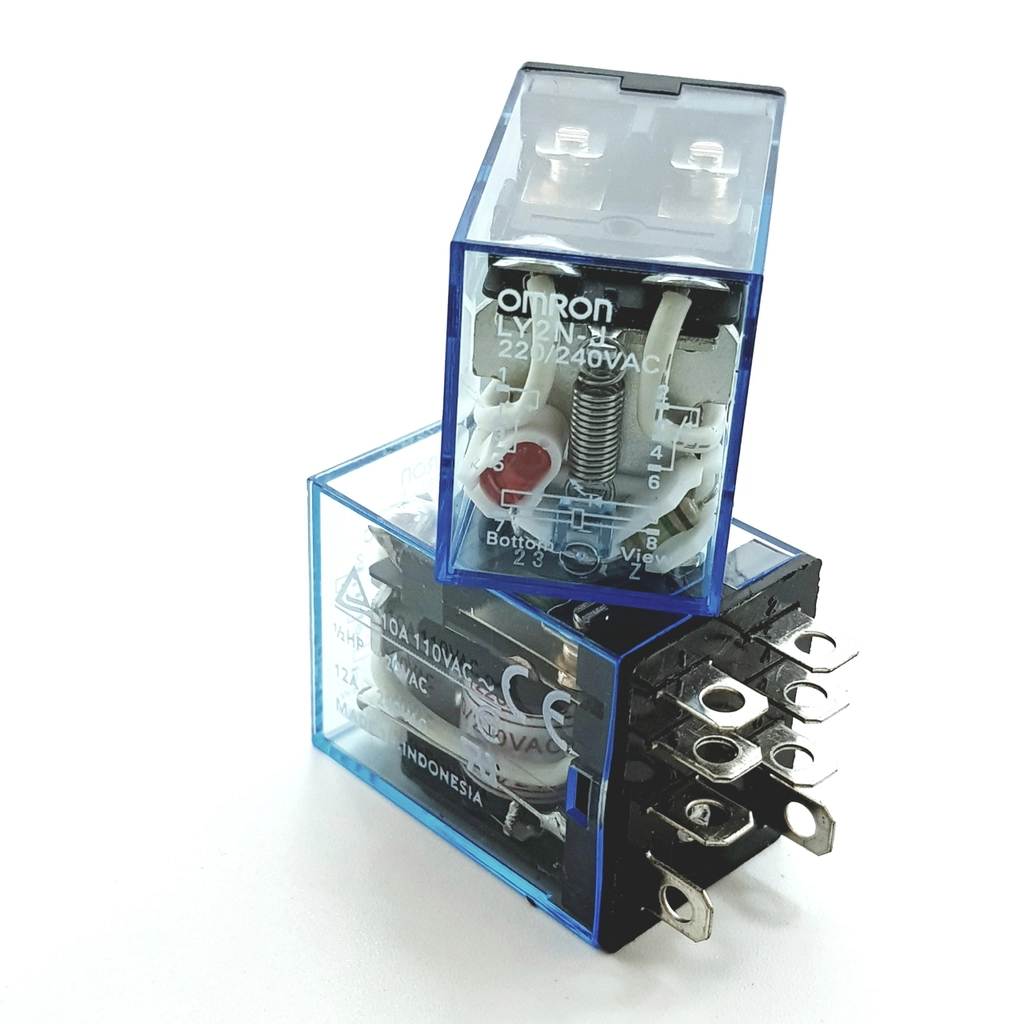

Cấu tạo rơ le trung gian có các thành phần chính sau:

• Cuộn dây: Đây là phần nhận tín hiệu điện và tạo ra từ trường khi có dòng điện chạy qua. Cuộn dây này có thể được cấp điện một chiều (DC) hoặc xoay chiều (AC), tùy thuộc vào loại role trung gian.
• Tiếp điểm: Đây là bộ phận của rơ le trung gian giúp kết nối và ngắt mạch khi có tín hiệu điều khiển từ cuộn dây. Các tiếp điểm có thể là:

• Tiếp điểm thường đóng (NO): Tiếp điểm này không nối mạch khi không có tín hiệu điện từ cuộn dây. Khi cuộn dây được kích hoạt, tiếp điểm đóng lại.
• Tiếp điểm thường mở (NC): Tiếp điểm này nối mạch khi không có tín hiệu điện và sẽ ngắt mạch khi cuộn dây được kích hoạt.

• Lõi từ: Lõi từ của role trung gian nằm trong cuộn dây và chịu tác dụng của từ trường khi cuộn dây có dòng điện chạy qua. Nó giúp đóng mở tiếp điểm.
• Lò xo: Lò xo giúp đưa tiếp điểm trở lại vị trí ban đầu khi cuộn dây ngừng nhận điện, làm cho tiếp điểm mở lại.
• Vỏ bảo vệ: Bảo vệ các bộ phận bên trong rơ le trung gian khỏi các tác động từ môi trường bên ngoài như bụi bẩn hay nước.

2. Nguyên lý hoạt động

Rơ le trung gian hoạt động dựa trên nguyên lý từ trường. Khi cuộn dây nhận dòng điện, nó tạo ra từ trường làm di chuyển lõi từ, tác động lên các tiếp điểm. Nếu tiếp điểm là thường mở (NO), khi có điện, tiếp điểm sẽ đóng lại, cho phép dòng điện đi qua. Nếu là thường đóng (NC), tiếp điểm sẽ mở ra và ngắt mạch. Khi dòng điện ngừng, từ trường biến mất, lõi từ trở về vị trí ban đầu nhờ lò xo, khiến tiếp điểm trở lại trạng thái ban đầu, ngắt hoặc kết nối mạch.

III. Ký hiệu của rơ le trung gian trong mạch điện

Khi lắp ráp các mạch điều khiển sử dụng rơ le trung gian, hoặc làm việc với các mạch điện tử công nghiệp, bạn sẽ gặp các ký hiệu đặc trưng. Hiểu rõ ý nghĩa của những ký hiệu này giúp bạn dễ dàng chọn loại rơ le phù hợp và lắp đặt chính xác hơn.

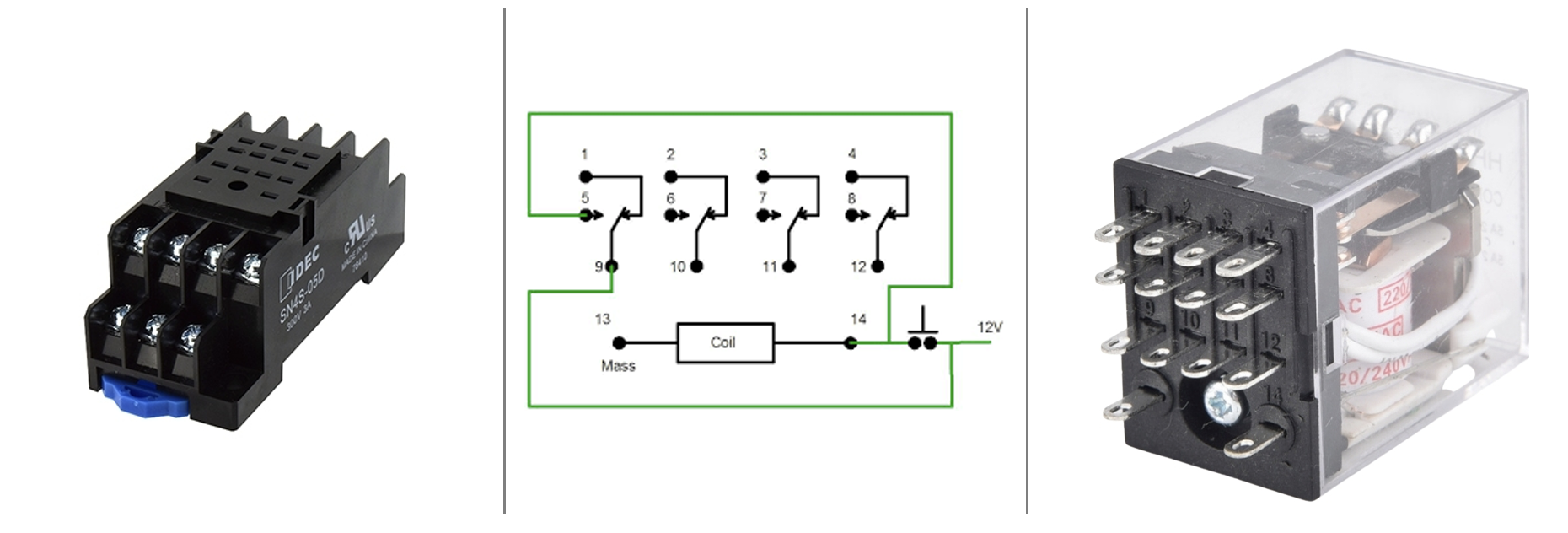

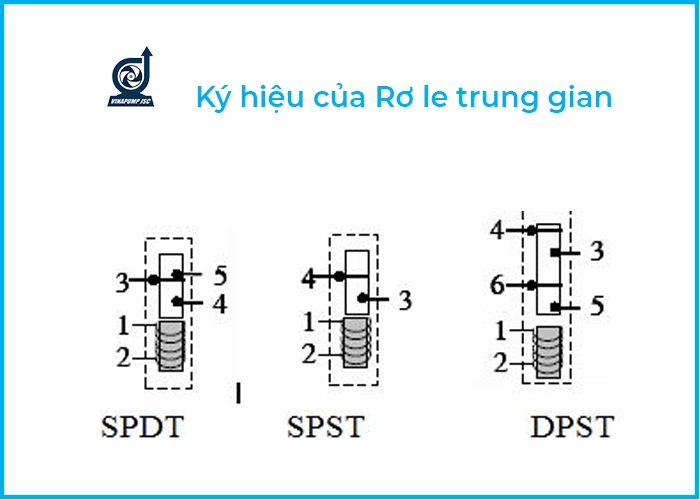

Rơ le trung gian thường có ba ký hiệu cơ bản mà bạn cần quan tâm: SPDT, SPST và DPST.

• DPDT (Double Pole Double Throw): Đây là loại rơ le có 2 cặp tiếp điểm. Mỗi cặp gồm một tiếp điểm thường đóng (NC), một tiếp điểm thường mở (NO) và một tiếp điểm chung (COM).
• SPST (Single Pole Single Throw): Loại rơ le này có một tiếp điểm duy nhất và thường ở trạng thái hở (NO).
• DPST (Double Pole Single Throw): Rơ le này có 2 tiếp điểm thường hở (NO), phù hợp để điều khiển hai thiết bị cùng lúc.

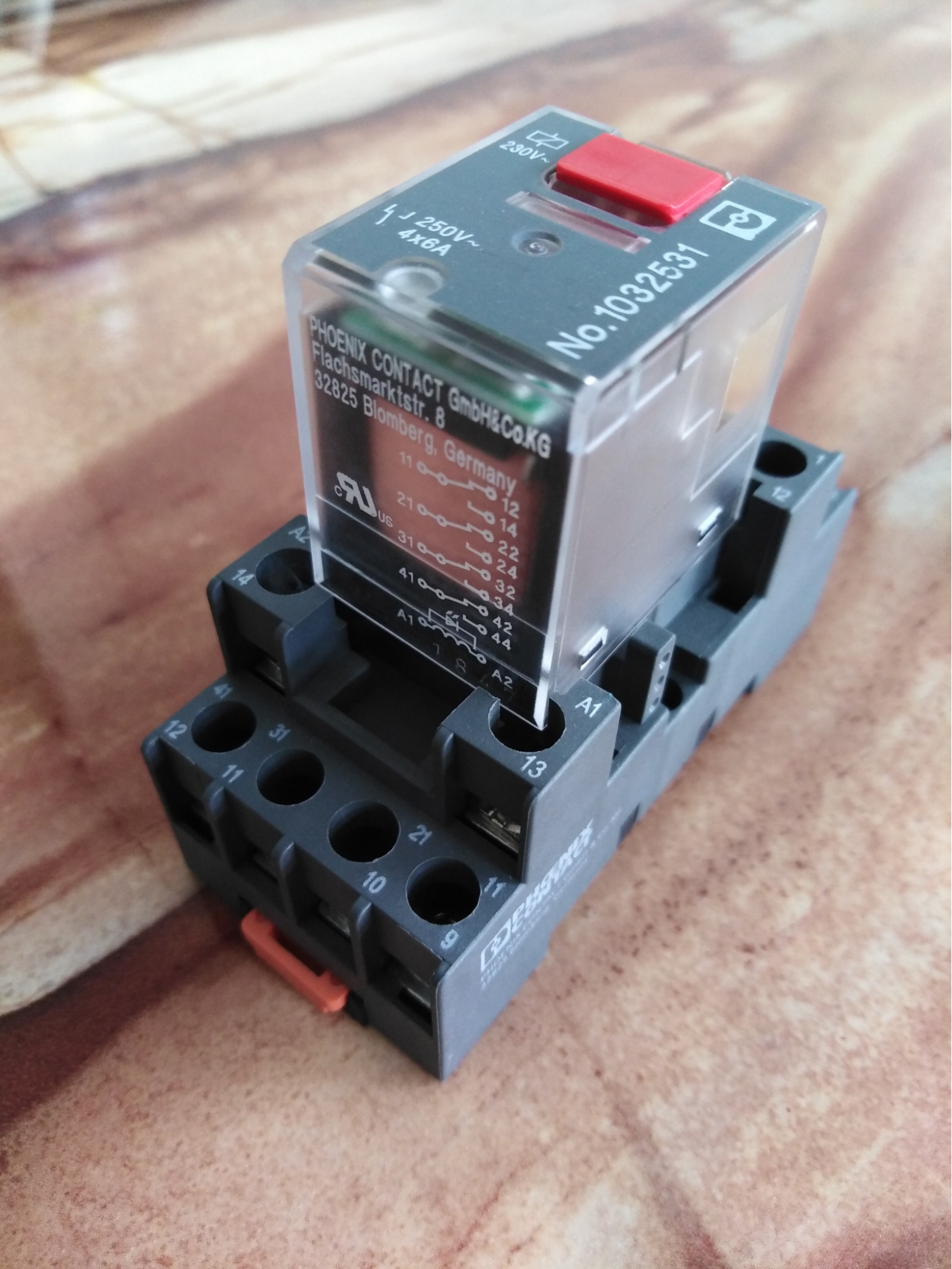

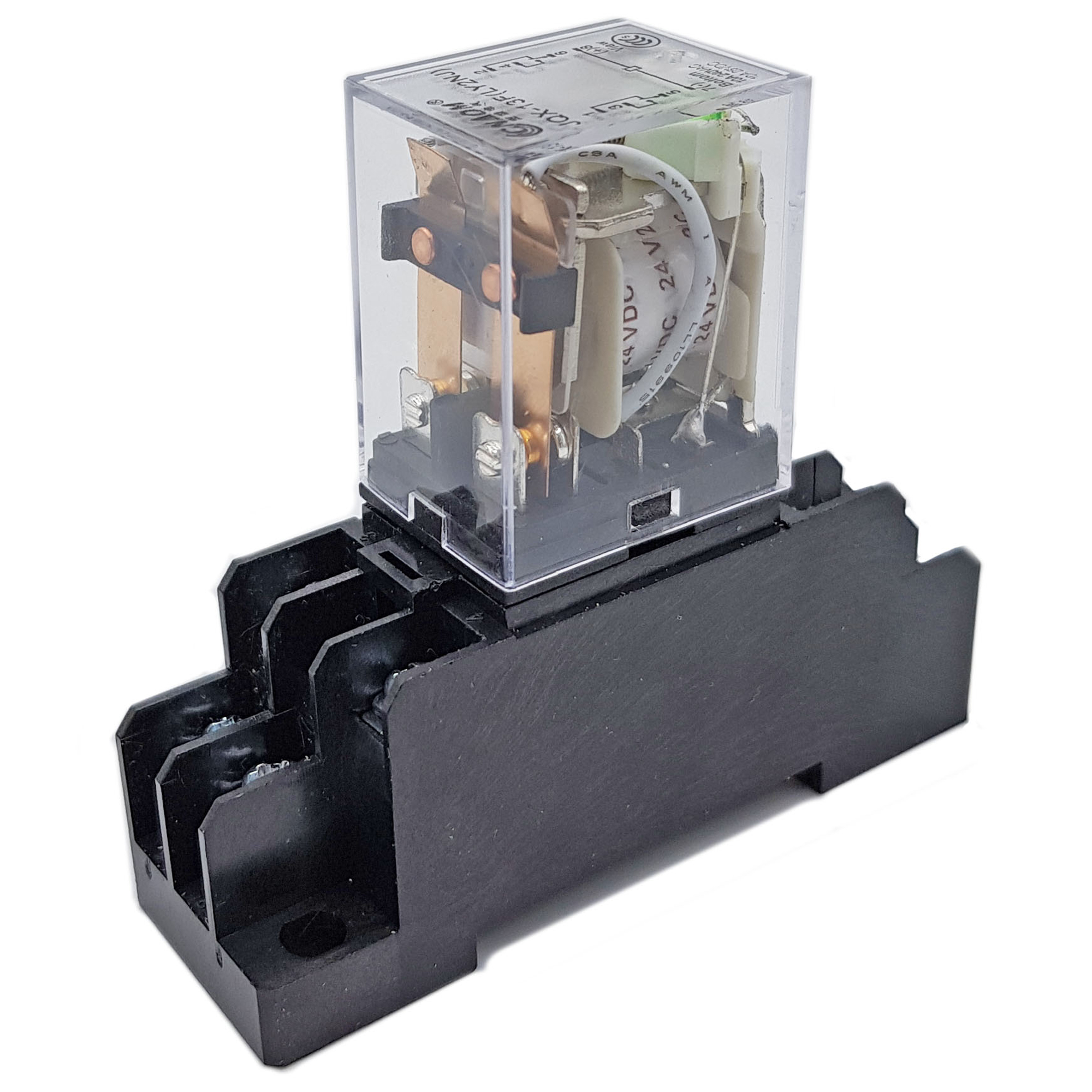

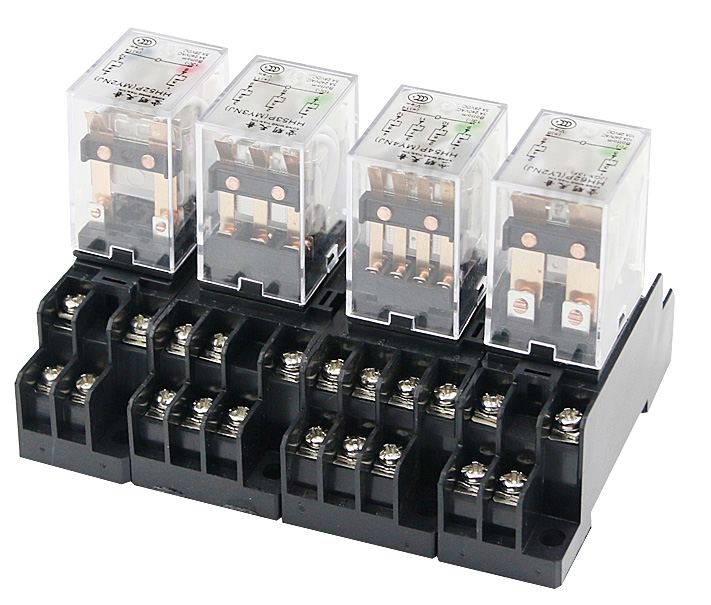

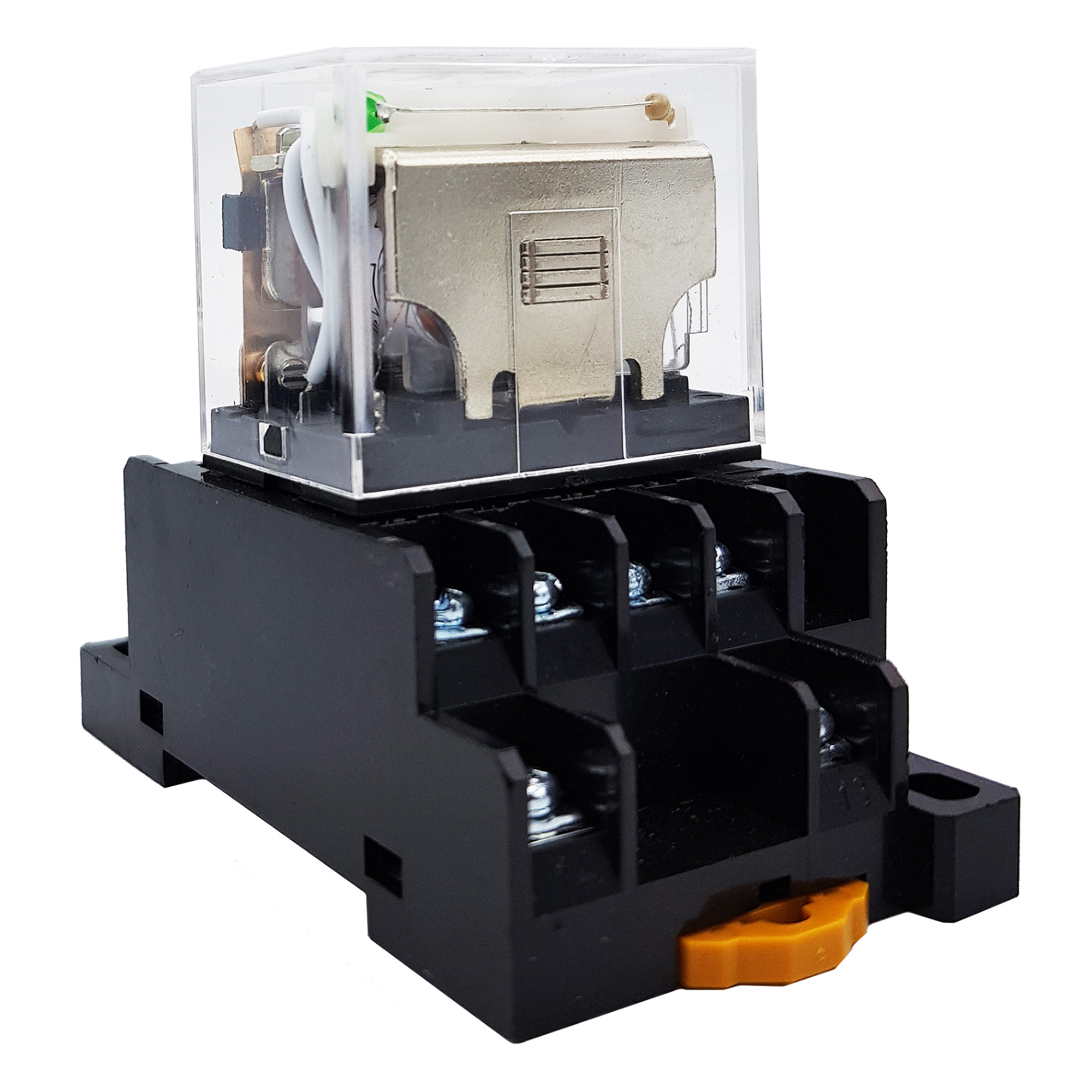

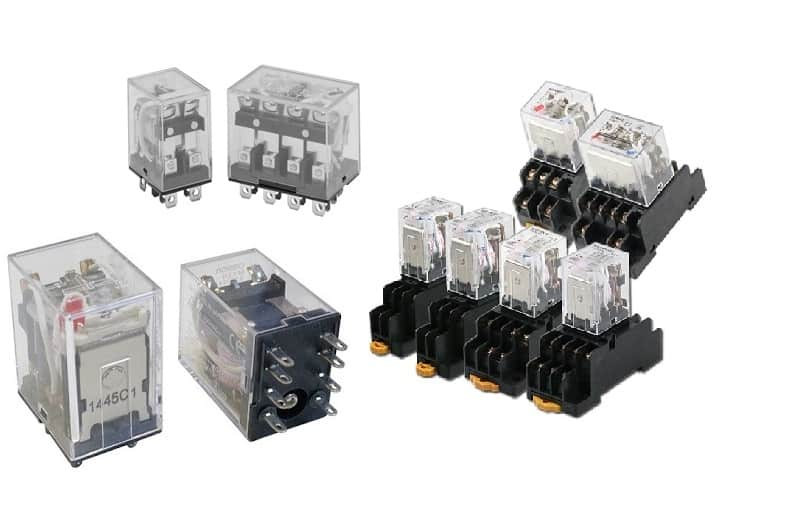

Trong tủ điều khiển, các rơ le trung gian thường được lắp trên các đế chân ra. Đế này có thể là loại 8 chân, 11 chân hoặc 14 chân tùy theo số lượng tiếp điểm của rơ le. Khi tìm mua rơ le, bạn cần kiểm tra kỹ số lượng chân và loại đế phù hợp để đảm bảo lắp đặt thuận tiện và chính xác.

IV. Công dụng và ứng dụng của rơ le trung gian

1. Công dụng trong mạch điện

Rơ le trung gian giúp điều khiển thiết bị công suất lớn trong mạch điện mà không trực tiếp tiếp xúc với mạch điều khiển. Nó cách ly mạch điều khiển khỏi mạch tải, bảo vệ các mạch điều khiển khỏi sự cố và quá tải. Role trung gian còn cho phép chuyển mạch đa kênh, điều khiển nhiều thiết bị từ một tín hiệu duy nhất.

2. Các ứng dụng thực tiễn trong đời sống và công nghiệp

• Hệ thống điều khiển tự động: Rơ le trung gian được sử dụng rộng rãi trong các hệ thống điều khiển tự động, chẳng hạn như điều khiển nhiệt độ, độ ẩm hoặc mức nước trong các hệ thống HVAC, bể chứa nước hoặc máy móc công nghiệp.
• Hệ thống an toàn trong công nghiệp: Rơ le trung gian được dùng trong các hệ thống bảo vệ, cảnh báo trong công nghiệp như máy móc tự động, dây chuyền sản xuất, để ngắt mạch khi phát hiện sự cố hoặc nguy cơ nguy hiểm.
• Xe hơi: Trong các hệ thống điện ô tô, rơ le trung gian có thể điều khiển các thiết bị như đèn pha, quạt hoặc các thiết bị điện khác mà không làm quá tải mạch điều khiển của xe.
• Điều khiển trong các thiết bị gia dụng: Rơ le trung gian cũng được sử dụng trong các thiết bị gia dụng như tủ lạnh, lò vi sóng, máy điều hòa không khí, giúp điều khiển các thiết bị này từ xa và bảo vệ các mạch điều khiển khỏi sự cố.

V. Cách phân loại rơ le trung gian

1. Dựa theo thương hiệu

Rơ le trung gian có thể phân loại theo thương hiệu, với các tên tuổi nổi tiếng như Omron, Schneider Electric, Siemens và Panasonic. Các thương hiệu này cung cấp các sản phẩm chất lượng cho các ứng dụng công nghiệp, tự động hóa và dân dụng.

2. Dựa theo số chân

Rơ le trung gian cũng được phân loại theo số chân. Các loại phổ biến là rơ le 5 chân dùng cho mạch đơn giản, rơ le 8 chân thích hợp cho mạch phức tạp và rơ le nhiều chân sử dụng trong các hệ thống cần điều khiển nhiều thiết bị cùng lúc.

3. Dựa theo điện thế

Rơ le trung gian có thể phân loại theo điện thế hoạt động như rơ le 12V hoặc 24V dành cho mạch điện một chiều (DC) và rơ le 220V hoặc 380V cho mạch điện xoay chiều (AC) trong các ứng dụng công nghiệp và dân dụng.

VI. Cách đấu nối rơ le trung gian

1. Hướng dẫn nguyên tắc chung

Khi đấu nối rơ le trung gian, nguyên tắc cơ bản là cần đảm bảo các kết nối chính xác giữa cuộn dây, tiếp điểm và các thiết bị điều khiển. Điều này giúp tránh tình trạng quá tải hoặc gây hư hỏng mạch. Bạn cần xác định rõ điện áp hoạt động của rơ le và thiết bị điều khiển để tránh sai sót. Ngoài ra, bạn cũng cần chú ý đến các tiếp điểm thường đóng (NC), thường mở (NO) và tiếp điểm chung (COM) khi đấu nối mạch.

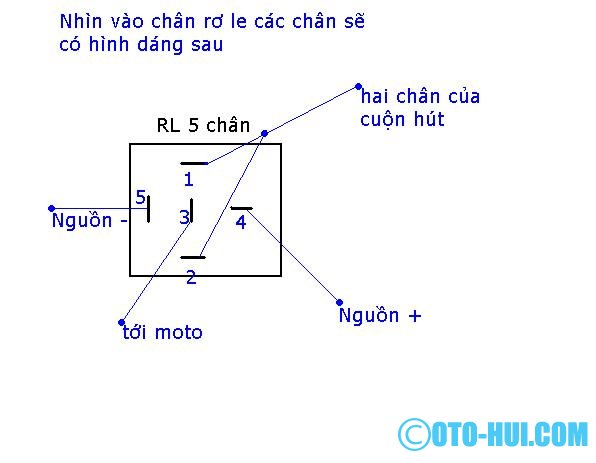

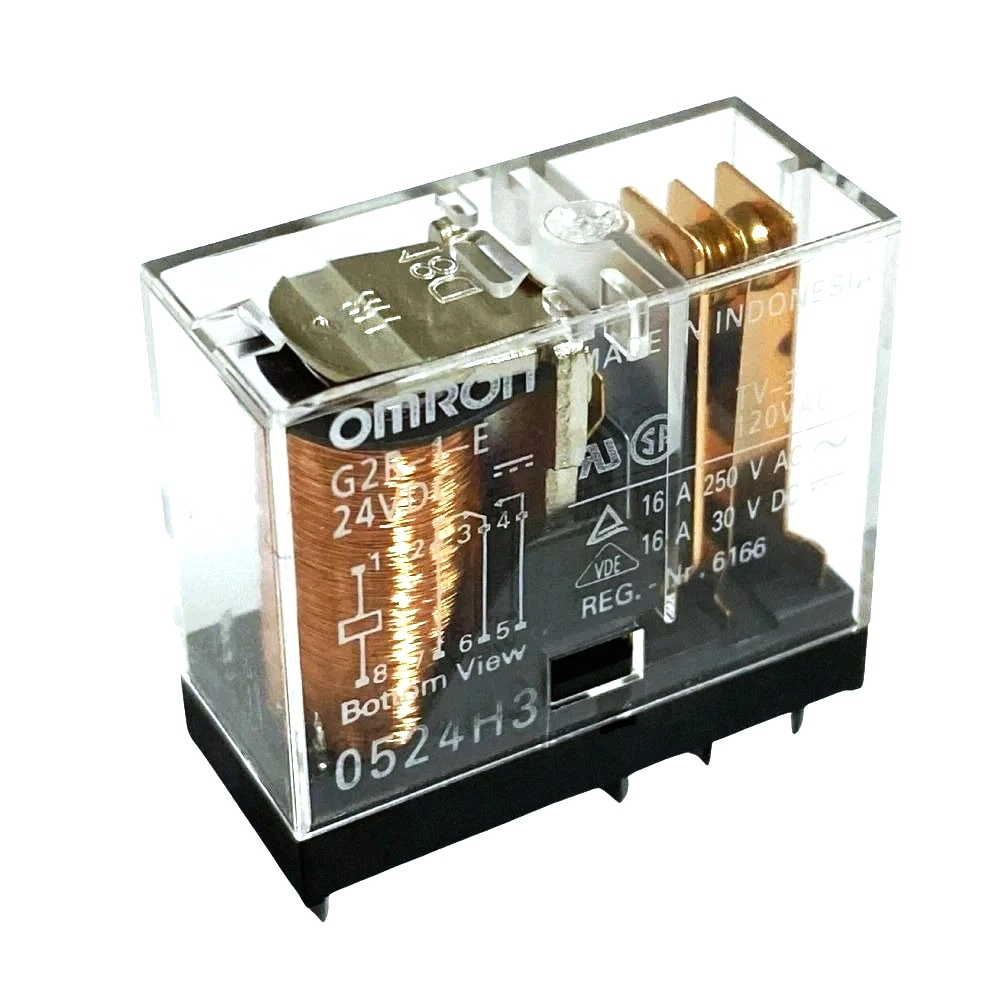

2. Cách đấu nối rơ le 5 chân

Rơ le trung gian 5 chân thường có 3 tiếp điểm chính: COM (chung), NO (thường mở) và NC (thường đóng), cùng với 2 chân cho cuộn dây. Cách đấu nối:

• Chân cuộn dây: Hai chân cuộn dây được đấu vào nguồn điện phù hợp (12V, 24V, 220V tùy loại rơ le).
• Tiếp điểm:

• COM (chung) được kết nối với nguồn điện hoặc thiết bị cần điều khiển.
• NO (thường mở) và NC (thường đóng) kết nối với các thiết bị khác trong mạch. Khi cuộn dây có điện, tiếp điểm NO đóng lại và NC mở ra.

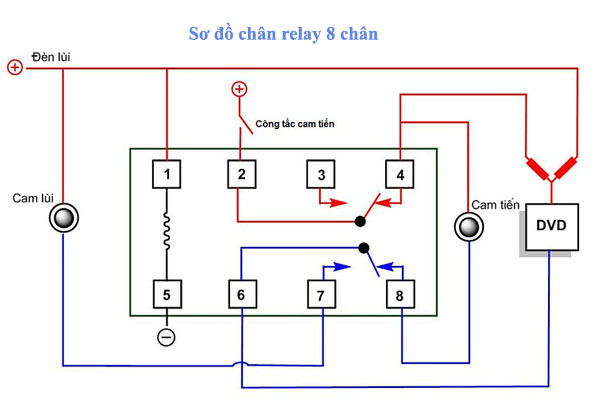

3. Cách đấu nối rơ le 8 chân

Rơ le trung gian 8 chân có thêm các tiếp điểm phụ và thường sử dụng trong các ứng dụng phức tạp:

• Chân cuộn dây: Hai chân cuộn dây nối với nguồn điện.
• Các chân tiếp điểm: Bộ phận bao gồm các tiếp điểm COM, NO và NC giống như rơ le 5 chân, cùng với các tiếp điểm bổ sung như các tiếp điểm phụ hoặc relay phụ (tùy theo loại rơ le). Các chân này kết nối với các thiết bị cần điều khiển và mạch điện bổ sung.

4. Cách đấu nối rơ le 14 chân

Rơ le trung gian 14 chân thường dùng trong các hệ thống yêu cầu nhiều mạch điều khiển:

• Chân cuộn dây: Hai chân cuộn dây được kết nối với nguồn điện.
• Các tiếp điểm: Các tiếp điểm COM, NO, NC được kết nối với các thiết bị điều khiển tương ứng. Các chân phụ có thể dùng để kết nối các mạch điện riêng biệt hoặc các hệ thống phụ trợ, tùy vào ứng dụng cụ thể.

Mỗi loại rơ le yêu cầu đấu nối chính xác theo sơ đồ của nhà sản xuất để đảm bảo hiệu suất hoạt động và bảo vệ thiết bị.

VII. Tính năng đặc biệt và ưu điểm của rơ le trung gian

1. Có thể chuyển đổi loại tiếp điểm

Rơ le trung gian cho phép chuyển đổi giữa các loại tiếp điểm thường mở (NO) và thường đóng (NC), giúp linh hoạt trong việc điều khiển các thiết bị khác nhau trong mạch điện mà không cần thay đổi cấu trúc mạch.

2. Có thể được sử dụng như một công tắc

Rơ le trung gian có thể thay thế công tắc cơ học trong một số ứng dụng, giúp điều khiển các thiết bị với độ chính xác và độ bền cao hơn, đặc biệt là trong các mạch điện tự động.

3. Có thể chuyển đổi điện áp và loại bỏ nhiễu mạch

Rơ le trung gian có khả năng chuyển đổi giữa các mức điện áp khác nhau, giúp ổn định điện áp và giảm thiểu nhiễu trong mạch điện, bảo vệ các thiết bị điện tử và mạch điều khiển khỏi sự cố.

4. Có thể thay thế contactor nhỏ

Rơ le trung gian có thể được sử dụng để thay thế contactor nhỏ trong các ứng dụng có công suất thấp hoặc mạch điều khiển yêu cầu tính linh hoạt cao mà không cần sử dụng các contactor cồng kềnh.

5. Có thể nhận 1 hoặc nhiều tín hiệu điều khiển

Rơ le trung gian có khả năng nhận một hoặc nhiều tín hiệu điều khiển từ các thiết bị khác nhau, giúp kết nối và điều khiển nhiều mạch hoặc thiết bị chỉ từ một tín hiệu duy nhất, tiết kiệm không gian và chi phí.

6. Có thể tăng khả năng tiếp xúc

Rơ le trung gian giúp tăng số lượng và khả năng tiếp xúc của mạch điện, từ đó nâng cao khả năng điều khiển và mở rộng các ứng dụng của mạch điện trong các hệ thống phức tạp.

Trên đây là các thông tin về thiết bị rơ le trung gian. Nếu bạn đang tìm kiếm một sản phẩm bền bỉ và phù hợp, hãy liên hệ ngay tới TECHNO để được tư vấn chi tiết nhé!
