Mạch khởi động sao tam giác là gì? Sơ đồ nguyên lý và cách đấu

Mạch khởi động sao tam giác là một trong những giải pháp phổ biến và hiệu quả nhất trong việc giảm dòng khởi động cho động cơ điện ba pha. Nhờ cơ chế chuyển đổi từ chế độ sao (Y) sang tam giác (Δ), hệ thống này không chỉ đảm bảo động cơ hoạt động ổn định mà còn giúp bảo vệ thiết bị và tiết kiệm chi phí vận hành. Bài viết này TECHNO sẽ cung cấp thông tin chi tiết về nguyên lý, cấu tạo và cách đấu nối mạch sao tam giác, cùng các lưu ý quan trọng khi sử dụng.

I. Mạch khởi động sao tam giác là gì?

Mạch khởi động sao tam giác là một giải pháp kỹ thuật phổ biến để giảm dòng khởi động trong động cơ điện xoay chiều ba pha. Cơ chế hoạt động dựa trên việc thay đổi kết nối của cuộn dây động cơ từ dạng sao (Y) sang dạng tam giác (Δ) trong quá trình khởi động. Điều này giúp giảm dòng khởi động xuống khoảng 1/3 so với dòng khởi động trực tiếp.

II. Cấu tạo của mạch sao tam giác

Mạch khởi động sao tam giác gồm các thành phần chính sau:

1. Động cơ ba pha: Là thiết bị chính cần khởi động.
2. Các contactor (khởi động từ):
   • Contactor chính (Main Contactor).
   • Contactor sao (Star Contactor).
   • Contactor tam giác (Delta Contactor).
3. Bộ bảo vệ: Bao gồm relay nhiệt hoặc MCCB để bảo vệ quá tải.
4. Timer (rơ-le thời gian): Điều khiển chuyển đổi từ sao sang tam giác.
5. Nguồn cấp ba pha: Cung cấp điện cho hệ thống.

Các thành phần này kết hợp để đảm bảo mạch hoạt động chính xác, an toàn và hiệu quả.

III. Công dụng của mạch khởi động sao tam giác

Mạch khởi động sao tam giác mang lại nhiều lợi ích quan trọng, bao gồm:

• Giảm dòng khởi động: Hạn chế quá tải cho nguồn điện, giảm nguy cơ làm hỏng thiết bị điện khác trong hệ thống.
• Bảo vệ động cơ: Tránh hư hỏng do dòng khởi động lớn, bảo vệ các cuộn dây động cơ và thiết bị phụ trợ.
• Tiết kiệm chi phí vận hành: Giảm tổn thất năng lượng khi khởi động, đồng thời giảm yêu cầu về dung lượng nguồn điện.
• Tăng tuổi thọ thiết bị: Nhờ giảm áp lực dòng điện khi khởi động, các linh kiện điện trong mạch và động cơ ít bị hư hỏng.

IV. Khi nào cần dùng chế độ sao tam giác?

Mạch sao tam giác được ưu tiên sử dụng trong các trường hợp sau đây:

• Động cơ có công suất lớn: Với động cơ từ 10kW trở lên, dòng khởi động trực tiếp có thể vượt quá khả năng chịu tải của nguồn điện, do đó cần mạch sao tam giác để kiểm soát.
• Hệ thống điện không ổn định: Trong các khu vực có nguồn điện yếu hoặc dễ bị sụt áp, mạch sao tam giác giúp duy trì sự ổn định khi khởi động động cơ.
• Ứng dụng đòi hỏi vận hành nhẹ nhàng: Các băng tải, quạt công nghiệp hoặc hệ thống bơm yêu cầu momen khởi động thấp để giảm tác động cơ học lên toàn hệ thống.

Ngoài ra, mạch sao tam giác thường được sử dụng trong các ngành công nghiệp như sản xuất, xử lý nước, hoặc các hệ thống HVAC lớn.

V. Mạch sao tam giác có mấy loại?

Trước khi tìm hiểu các loại mạch sao tam giác, cần hiểu rằng việc lựa chọn loại mạch phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống động cơ. Các loại mạch sao tam giác được phân chia dựa trên cách thiết kế mạch và yêu cầu vận hành cụ thể của hệ thống. Có hai loại phổ biến nhất: mạch sao tam giác dòng mạch mở và dòng mạch đóng:

1. Dòng mạch mở

Dòng mạch mở là thiết kế cơ bản, trong đó động cơ sẽ tạm thời không được cấp điện trong giai đoạn chuyển đổi từ sao sang tam giác. Mạch này có cấu tạo đơn giản, dễ lắp đặt nhưng có nhược điểm là tạo ra gián đoạn nhỏ trong quá trình khởi động, gây nguy cơ sụt áp hoặc rung động cơ học.

Ưu điểm:

• Giá thành thấp hơn.
• Dễ bảo trì, sửa chữa.

Nhược điểm:

• Gây gián đoạn ngắn trong lúc chuyển đổi.
• Không phù hợp với các động cơ yêu cầu khởi động liên tục.

2. Dòng mạch đóng

Dòng mạch đóng sử dụng thiết kế duy trì sự kết nối liên tục giữa động cơ và nguồn điện trong toàn bộ quá trình chuyển đổi từ sao sang tam giác. Điều này giúp loại bỏ gián đoạn, động cơ hoạt động êm ái hơn.

Ưu điểm:

• Khởi động ổn định, không gây rung lắc.
• Phù hợp với động cơ lớn và tải nặng.

Nhược điểm:

• Chi phí lắp đặt cao hơn.
• Yêu cầu thiết bị điều khiển phức tạp hơn.

VI. Hướng dẫn chọn thiết bị đóng cắt, thiết bị điều khiển cho mạch sao tam giác

Việc lựa chọn thiết bị phù hợp là yếu tố then chốt để đảm bảo mạch sao tam giác hoạt động hiệu quả và an toàn. Dưới đây là một số hướng dẫn chi tiết:

1. Chọn contactor:
   • Xác định công suất động cơ và chọn contactor có dòng định mức lớn hơn 1.5 lần dòng tải động cơ.
   • Contactor chính phải đủ khả năng chịu tải toàn phần của động cơ.
   • Contactor sao và tam giác thường nhỏ hơn, chỉ chịu một phần dòng tải.
2. Chọn relay nhiệt:
   • Relay nhiệt cần có khả năng bảo vệ quá tải trong khoảng 0.8 đến 1.2 lần dòng định mức động cơ.
   • Đặt relay ở vị trí phù hợp để bảo vệ toàn bộ mạch điện.
3. Chọn timer:
   • Sử dụng timer có độ chính xác cao và khả năng điều chỉnh thời gian chuyển đổi từ 3-8 giây, tùy thuộc vào yêu cầu của động cơ.
   • Các loại timer điện tử thường được ưu tiên nhờ tính ổn định.
4. Chọn dây dẫn và phụ kiện:
   • Dây dẫn phải đáp ứng công suất động cơ và có cách điện tốt để đảm bảo an toàn.
   • Lựa chọn phụ kiện kết nối phù hợp để giảm thiểu tổn thất điện năng.

Lựa chọn đúng thiết bị không chỉ đảm bảo an toàn mà còn tối ưu hiệu suất hoạt động của hệ thống.

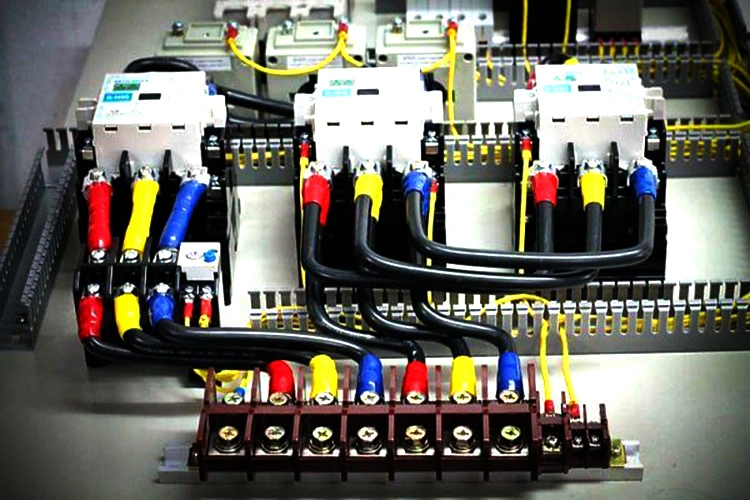

VII. Sơ đồ đấu nối mạch khởi động sao tam giác

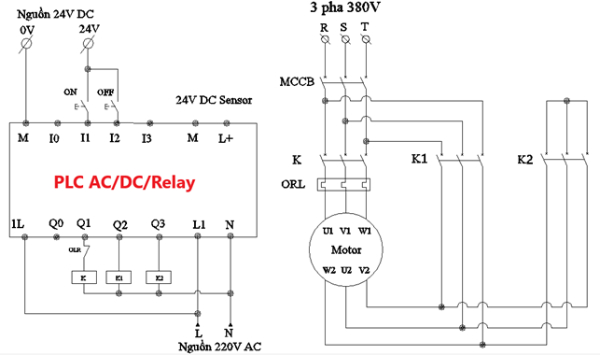

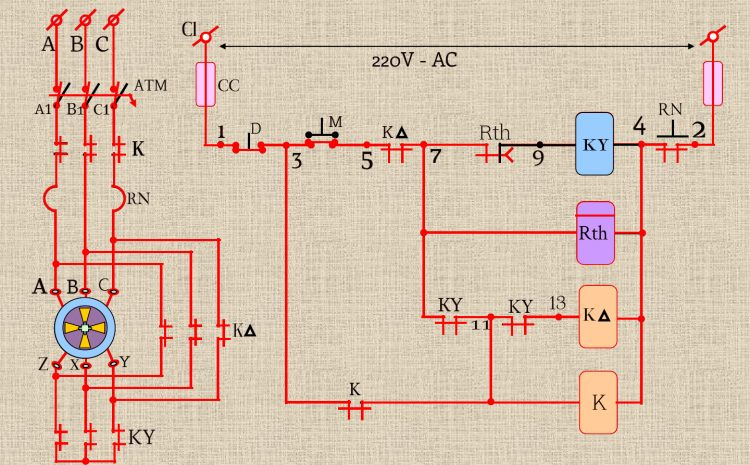

Sơ đồ nguyên lý mạch sao tam giác

Sơ đồ nguyên lý mạch sao tam giác bao gồm các kết nối cơ bản:

1. Nguồn cấp ba pha: Kết nối tới các contactor chính, sao và tam giác.
2. Rơ-le thời gian: Điều khiển thời điểm chuyển đổi giữa các chế độ.
3. Relay nhiệt: Được lắp để bảo vệ động cơ khỏi quá tải.

Mô phỏng sơ đồ có thể bao gồm việc hiển thị trạng thái của các contactor tại từng giai đoạn để minh họa rõ ràng hơn quy trình vận hành mạch.

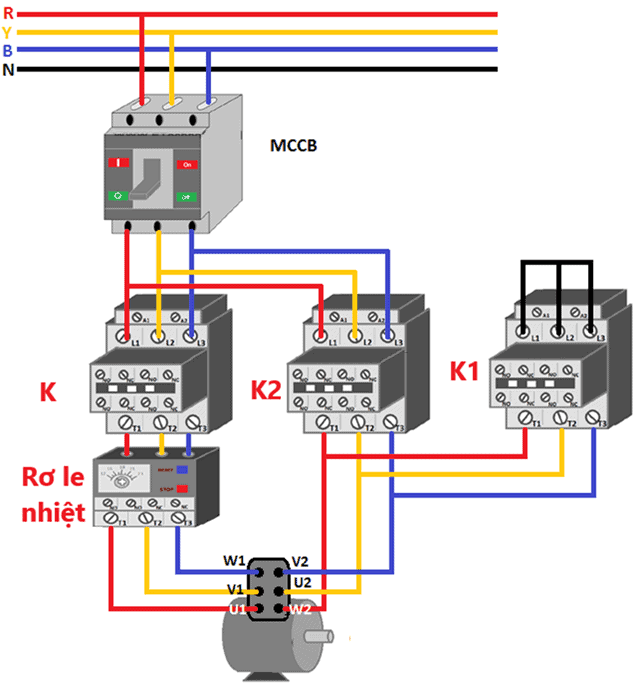

Cách đấu mạch sao tam giác:

Bước 1: Đấu nguồn vào contactor chính và kết nối với các thiết bị bảo vệ.

Bước 2: Nối các dây dẫn từ động cơ đến contactor sao và tam giác.

Bước 3: Lắp timer vào mạch điều khiển, điều chỉnh thời gian chuyển đổi phù hợp.

Bước 4: Kiểm tra kỹ lưỡng toàn bộ mạch trước khi cấp nguồn.

Để đảm bảo vận hành hiệu quả, nên thử nghiệm và tinh chỉnh các thông số của timer cũng như kiểm tra hoạt động của các relay trước khi đưa vào sử dụng thực tế.

VIII. Lưu ý lựa chọn công suất thiết bị trong mạch sao tam giác

Việc lựa chọn công suất thiết bị cho mạch sao tam giác đòi hỏi sự chính xác và hiểu biết về tải của hệ thống. Một số lưu ý quan trọng bao gồm:

1. Xác định công suất động cơ:
   • Đảm bảo công suất định mức của động cơ tương thích với tải yêu cầu.
   • Tránh chọn động cơ có công suất quá lớn hoặc quá nhỏ so với tải thực tế.
2. Tính toán dòng điện khởi động:
   • Dòng điện khởi động trong chế độ sao sẽ nhỏ hơn 1/3 so với chế độ tam giác.
   • Sử dụng các công thức tính toán để lựa chọn thiết bị phù hợp.
3. Chọn thiết bị bảo vệ phù hợp:
   • Relay nhiệt và contactor phải được chọn dựa trên dòng điện khởi động lớn nhất.
   • Cần tính dư công suất cho các thiết bị này để đảm bảo độ bền lâu dài.
4. Kiểm tra khả năng chịu tải của dây dẫn:
   • Dây dẫn cần chịu được tải dòng điện lớn trong quá trình khởi động.
   • Lựa chọn dây có cách điện tốt để đảm bảo an toàn.
5. Dự phòng công suất:
   • Luôn tính toán thêm dư công suất dự phòng cho các trường hợp tải tăng bất thường hoặc nâng cấp hệ thống trong tương lai.

IX. Một số câu hỏi thường gặp về mạch sao tam giác

1. Mối quan hệ điện áp và dòng điện trong mạch như thế nào?

Khi ở chế độ sao, điện áp trên mỗi cuộn dây của động cơ bằng 1/√3 lần điện áp pha, dẫn đến dòng điện giảm tương ứng. Khi chuyển sang chế độ tam giác, điện áp và dòng điện đạt giá trị định mức, đảm bảo động cơ hoạt động với hiệu suất tối đa.

2. Làm sao nhận biết mạch mất tín hiệu (3 pha)?

Mạch mất tín hiệu (3 pha) có thể được nhận biết bằng:

• Sử dụng relay bảo vệ mất pha để phát hiện và ngắt mạch tự động.
• Quan sát hiện tượng giảm tốc độ động cơ hoặc tiếng ồn bất thường.
• Kiểm tra điện áp ở từng pha bằng thiết bị đo chuyên dụng.

3. Động cơ nào không nên dùng mạch sao tam giác?

Các động cơ có momen khởi động cao, chẳng hạn như bơm piston, máy nén khí hoặc các thiết bị yêu cầu tải lớn ngay từ lúc khởi động, không nên sử dụng mạch sao tam giác. Điều này do mạch không thể cung cấp đủ momen khởi động trong chế độ sao.

4. Ưu điểm và nhược điểm của mạch sao tam giác

Ưu điểm:

• Giảm đáng kể dòng khởi động, hạn chế quá tải cho nguồn điện.
• Thiết kế đơn giản, dễ bảo trì và sửa chữa.
• Hiệu quả chi phí trong các ứng dụng công nghiệp thông thường.

Nhược điểm:

• Không phù hợp với mọi loại động cơ, đặc biệt là động cơ yêu cầu momen khởi động lớn.
• Chuyển đổi giữa chế độ sao và tam giác có thể gây sụt áp tức thời.

5. Mạch khởi động sao tam giác không dùng cho động cơ nào?

Mạch sao tam giác không phù hợp với các động cơ nhỏ (công suất dưới 5 kW) hoặc các động cơ yêu cầu momen khởi động cao như máy nghiền, bơm nén khí, hoặc các thiết bị có tải động biến đổi.

6. Ngoài khởi động bằng mạch sao tam giác, còn những cách khởi động nào?

• Khởi động mềm (Soft Starter): Giúp điều chỉnh điện áp khởi động, giảm sốc cơ học và điện áp.
• Biến tần (VFD): Kiểm soát tần số và điện áp, cho phép điều chỉnh tốc độ động cơ linh hoạt.
• Tự biến áp khởi động: Giảm điện áp trên cuộn dây trong quá trình khởi động.
• Khởi động trực tiếp: Phù hợp với động cơ nhỏ, yêu cầu thiết kế đơn giản.

Mạch khởi động sao tam giác không chỉ giúp giảm dòng khởi động và bảo vệ thiết bị, mà còn là giải pháp tối ưu cho các hệ thống động cơ lớn trong ngành công nghiệp hiện đại. Để được tư vấn chuyên sâu và thiết kế hệ thống phù hợp, hãy liên hệ với đội ngũ chuyên gia của TECHNO!
