Tìm hiểu về máy đo biên dạng – Giải pháp Kiểm tra hình dạng chính xác

Trong gia công cơ khí chính xác, chất lượng của một chi tiết không chỉ được quyết định bởi kích thước tổng thể. Những sai lệch nhỏ trên đường cong, bán kính, góc chuyển tiếp, rãnh, mép cắt hay hình dáng bề mặt cũng có thể ảnh hưởng trực tiếp đến khả năng lắp ráp và hiệu suất của sản phẩm. Để kiểm soát chính xác những đặc điểm này, máy đo biên dạng (Contour Measuring Machine) là thiết bị quan trọng trong phòng QC, bộ phận R&D và khu vực kiểm tra chất lượng đầu ra.

Khác với thước cặp, panme hay các dụng cụ đo cơ bản chỉ phù hợp với những phép đo kích thước đơn lẻ, máy đo biên dạng cho phép thu nhận, tái tạo và phân tích hình học của chi tiết với độ chính xác cao. Từ linh kiện cơ khí nhỏ, bánh răng, trục, khuôn mẫu đến các chi tiết có biên dạng phức tạp, thiết bị giúp doanh nghiệp đánh giá trực quan và định lượng mức độ sai lệch so với yêu cầu thiết kế.

Máy đo biên dạng giải pháp đo lường chính xác, được ứng dụng rộng rãi trong nhiều ngành công nghiệp

1. Máy đo biên dạng là gì?

Máy đo biên dạng (Contour Measuring Machine) là thiết bị đo lường chuyên dụng dùng để xác định và phân tích hình học của bề mặt chi tiết.

Thiết bị có khả năng kiểm tra nhiều đặc trưng hình học như:

• Đường cong và biên dạng
• Bán kính và đường kính
• Góc nghiêng, góc chuyển tiếp
• Chiều cao và chiều sâu
• Độ phẳng, độ nhám
• Khoảng cách giữa các đặc điểm
• Rãnh, mép cắt và chamfer
• Biên dạng ren và bánh răng
• Sai lệch giữa biên dạng thực tế và thiết kế

Dữ liệu thu được từ quá trình đo có thể được xử lý bằng phần mềm chuyên dụng để tính toán thông số, phân tích sai lệch và lập báo cáo kiểm tra.

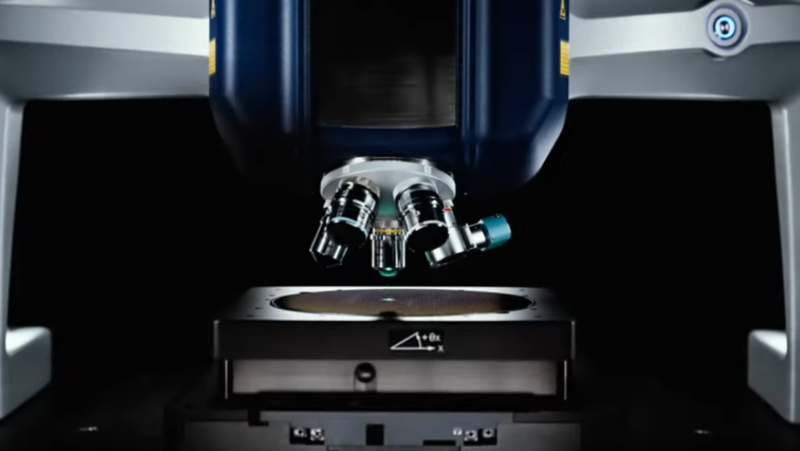

Máy đo biên dạng Polytec – MicroView+ Đo biên dạng 3D ở cấp độ Nano của Hãng Polytec

👉 Doanh nghiệp đang tìm kiếm giải pháp nâng cao độ chính xác trong kiểm tra chất lượng? Liên hệ Techno qua Hotline 0911.559.559 để được tư vấn thiết bị và giải pháp đo lường phù hợp.

2. Các phương pháp đo biên dạng

Tùy vào yêu cầu ứng dụng, máy đo biên dạng có thể sử dụng nhiều phương pháp đo khác nhau.

2.1. Đo tiếp xúc

Đầu dò hoặc stylus tiếp xúc trực tiếp với bề mặt chi tiết và di chuyển theo đường biên cần kiểm tra. Chuyển động của đầu dò được ghi nhận và chuyển đổi thành dữ liệu tọa độ để phần mềm. Phương pháp này phù hợp với nhiều ứng dụng kiểm tra cơ khí truyền thống, đặc biệt khi cần xác định chính xác đường biên của các chi tiết có kích thước và hình học ổn định.

2.2. Đo quang học không tiếp xúc

Cảm biến quang học thu nhận hình dạng bề mặt mà không cần tiếp xúc trực tiếp với chi tiết. Phương pháp này được sử dụng khi đo chi tiết nhỏ, vật liệu mềm, bề mặt dễ trầy xước hoặc những cấu trúc yêu cầu độ phân giải cao.

2.3.Đo biên dạng 3D
Công nghệ đo 3D cho phép thu thập thông tin hình học trên diện rộng hơn, từ đó xây dựng dữ liệu bề mặt và hỗ trợ phân tích những cấu trúc phức tạp với độ chi tiết cao.

Công nghệ đo biên dạng bằng Laser của Hãng Polytec

3. Nguyên lý hoạt động của máy đo biên dạng

Quá trình đo biên dạng có thể được khái quát qua các bước:

Định vị chi tiết → Thu nhận biên dạng → Xử lý dữ liệu → Phân tích hình học → Đánh giá sai lệch → Xuất báo cáo

Đối với máy đo sử dụng đầu dò tiếp xúc, stylus di chuyển dọc theo bề mặt cần kiểm tra. Khi đầu dò thay đổi vị trí theo hình dạng của chi tiết, hệ thống sẽ ghi nhận các tọa độ tương ứng.

Dữ liệu này được phần mềm xử lý để tạo thành đường biên dạng thực tế. Người dùng có thể thực hiện các phép tính như bán kính, góc, khoảng cách, chiều sâu hoặc so sánh với biên dạng chuẩn.

Với hệ thống quang học, cảm biến sẽ thu nhận thông tin hình học từ bề mặt mà không cần tiếp xúc trực tiếp. Dữ liệu sau đó được xử lý để tạo mô hình hoặc bản đồ bề mặt phục vụ phân tích.

🤙Doanh nghiệp đang tìm kiếm giải pháp nâng cao độ chính xác trong kiểm tra chất lượng? Liên hệ Techno qua Hotline 0911.559.559 để được tư vấn thiết bị và giải pháp đo lường phù hợp.

4. Ứng dụng của máy đo biên dạng

5. Ưu và nhược điểm của máy đo biên dạng

5.1. Ưu điểm của máy đo biên dạng

• Độ chính xác cao: Hỗ trợ kiểm tra những sai lệch hình học nhỏ.
• Đo được hình học phức tạp: Phù hợp với đường cong, bán kính, góc, rãnh và các biên dạng đặc thù.
• Hiển thị trực quan: Dữ liệu được thể hiện dưới dạng đường cong, đồ thị hoặc mô hình giúp dễ dàng nhận diện sai lệch.
• Phân tích bằng phần mềm: Hỗ trợ tính toán, so sánh và lập báo cáo tự động.
• Tăng tính nhất quán: Giảm sự phụ thuộc vào thao tác thủ công trong quá trình kiểm tra.

5.2. Nhược điểm của máy đo biên dạng

• Chi phí đầu tư cao: Đặc biệt với các hệ thống có độ chính xác và mức độ tự động hóa cao.
• Yêu cầu nhân sự chuyên môn: Người vận hành cần có kiến thức về đo lường và dung sai hình học.
• Tốc độ đo tiếp xúc có thể hạn chế: Stylus cần quét theo đường biên nên thời gian đo có thể dài hơn một số phương pháp quang học.
• Giới hạn về kích thước vật đo: Phụ thuộc vào hành trình, bàn đo và tải trọng của từng model.

Để đáp ứng yêu cầu ngày càng cao về độ chính xác, khả năng truy xuất và kiểm soát chất lượng, việc lựa chọn đúng công nghệ đo biên dạng đóng vai trò quan trọng trong toàn bộ quy trình sản xuất. Với kinh nghiệm trong lĩnh vực đo lường và kiểm tra, Techno cung cấp các giải pháp đo biên dạng phù hợp với nhiều loại chi tiết và yêu cầu ứng dụng khác nhau, từ kiểm tra cơ khí chính xác, khuôn mẫu đến các linh kiện có hình học phức tạp.
