Kính hiển vi điện tử là gì? Nguyên lý, cấu tạo và ứng dụng

Nội dung bài viết

Kính hiển vi điện tử là thiết bị quan trọng trong nghiên cứu và sản xuất hiện đại, cho phép quan sát vật liệu, linh kiện và mẫu sinh học ở kích thước siêu nhỏ với độ phân giải vượt trội so với kính hiển vi quang học. Nhờ khả năng này, thiết bị được ứng dụng rộng rãi trong khoa học vật liệu, bán dẫn, y sinh và kiểm soát chất lượng. Bài viết dưới đây của Techno sẽ giúp bạn hiểu nhanh và rõ về khái niệm, nguyên lý hoạt động, cấu tạo và phân loại kính hiển vi điện tử.

1. Kính hiển vi điện tử là gì?

Kính hiển vi điện tử (Electron Microscope – EM) là thiết bị quan sát sử dụng chùm tia electron thay cho ánh sáng để tạo ảnh của mẫu vật, cho phép quan sát cấu trúc ở cấp độ nano đến nguyên tử, phân tử với độ phóng đại và độ phân giải cao hơn so với kính hiển vi quang học truyền thống. Nhờ khả năng này, kính hiển vi điện tử được ứng dụng rộng rãi trong bán dẫn, điện tử, khoa học vật liệu, sinh học, y sinh và công nghiệp.

2. Nguyên lý hoạt động của kính hiển vi điện tử

Nguyên lý hoạt động của kính hiển vi điện tử dựa trên sự tương tác giữa chùm tia electron năng lượng cao thay cho ánh sáng để chiếu lên mẫu vật. Nhờ bước sóng của electron rất ngắn, thiết bị có thể đạt độ phân giải cao hơn nhiều so với kính hiển vi quang học. Quá trình diễn ra cụ thể:

Chùm electron được phát ra từ súng phát electron và gia tốc trong môi trường chân không.
Hệ thấu kính điện từ hội tụ và điều khiển chùm electron hướng tới mẫu.
Khi electron tương tác với mẫu, nhiều tín hiệu vật lý khác nhau được tạo ra (electron thứ cấp, electron tán xạ ngược, tia X, phát quang…).
Các đầu dò (detector) thu nhận những tín hiệu này và chuyển đổi thành hình ảnh hoặc dữ liệu phân tích hiển thị trên máy tính.

Tùy theo cách thu nhận tín hiệu, kính hiển vi điện tử có thể dùng để quan sát bề mặt (SEM) hoặc nghiên cứu cấu trúc bên trong vật liệu (TEM).

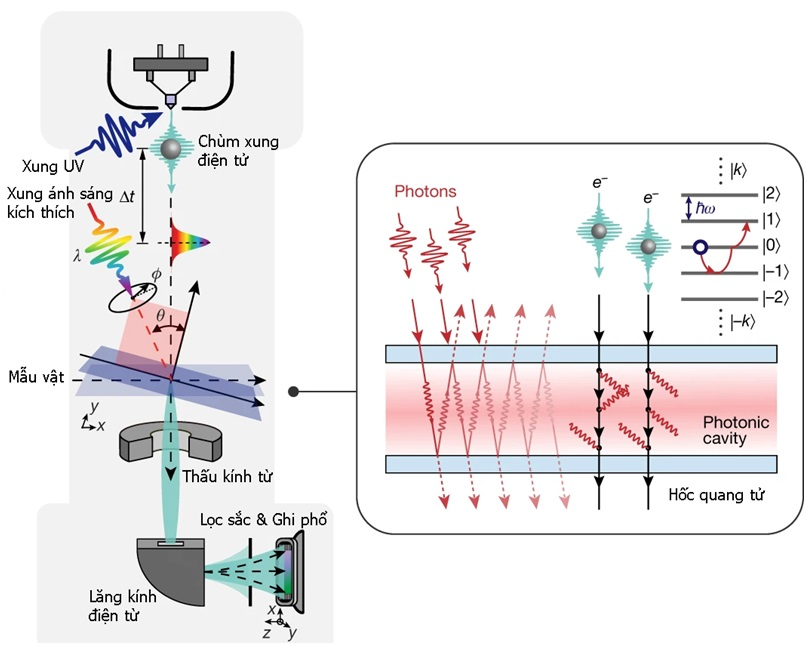

Nguyên lý hoạt động của kính hiển vi điện tử

👉 Nếu doanh nghiệp có nhu cầu đặt mua kính hiển vi điện tử, hãy liên hệ ngay hotline Techno 0911.559.559 để được nhận báo giá, hỗ trợ và tư vấn chi tiết miễn phí từ chuyên gia.

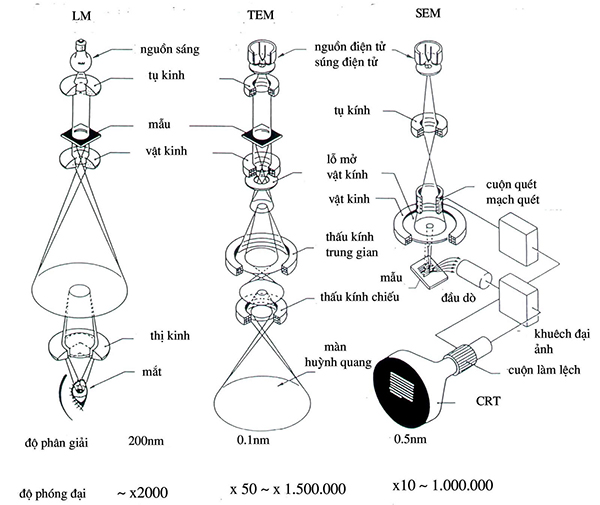

3. Cấu tạo của kính hiển vi điện tử

Cấu tạo của kính hiển vi điện tử được thiết kế phù hợp với nguyên lý tạo ảnh và mục đích sử dụng của từng loại, bao gồm:

Cấu tạo của kính hiển vi TEM: Gồm các bộ phận chính như cột kính (súng điện tử, tụ kính), hệ thống thấu kính tạo ảnh (vật kính, kính phóng, kính trung gian), buồng đặt mẫu, buồng quan sát, bộ phận ghi ảnh.
Cấu tạo của kính hiển vi SEM: Gồm các bộ phận chính như cột kính (súng điện tử, vật kính, tụ kính), buồng đặt mẫu, đầu dò tín hiệu điện tử.

4. Các loại kính hiển vi điện tử phổ biến

Bảng phân tích chi tiết 7 loại kính hiển vi điện tử phổ biến nhất hiện nay:

Loại kính hiển vi	Khái niệm	Ưu điểm	Ứng dụng chính
Kính hiển vi điện tử quét (SEM)	Thiết bị dùng chùm tia electron quét trên bề mặt mẫu để quan sát hình thái, cấu trúc và độ nổi khối của bề mặt vật liệu	Quan sát bề mặt trực quan, dễ vận hành, tích hợp phân tích nguyên tố	Vật liệu, bán dẫn, QC công nghiệp
Kính hiển vi điện tử truyền qua (TEM)	Thiết bị sử dụng chùm electron truyền xuyên qua mẫu cực mỏng để nghiên cứu cấu trúc bên trong vật liệu ở cấp độ nano đến nguyên tử	Quan sát cấu trúc tinh thể và nguyên tử	Bán dẫn, vật liệu nano, sinh học phân tử
Kính hiển vi điện tử phát xạ trường (FE-SEM)	Phiên bản SEM cao cấp sử dụng súng phát electron phát xạ trường, cho chùm tia sáng và ổn định hơn để đạt độ phân giải cao	Hình ảnh sắc nét, phù hợp mẫu nhạy	Bán dẫn, vật liệu, nano, polymer, sinh học
Kính hiển vi điện tử quét truyền qua (STEM)	Hệ kính kết hợp giữa SEM và TEM, cho phép quét chùm electron qua mẫu mỏng để phân tích đồng thời hình ảnh và thành phần hóa học	Phân tích đa thông tin, độ chính xác cao	Vật liệu tiên tiến, nano
Kính hiển vi điện tử chùm ion kép (FIB-SEM)	Hệ kính tích hợp chùm ion hội tụ và SEM, cho phép cắt, gia công và phân tích mẫu ở độ chính xác nano, kể cả tái tạo cấu trúc 3D	Chuẩn bị mẫu TEM, phân tích lỗi	Bán dẫn, failure analysis
Kính hiển vi điện tử môi trường (ESEM)	Biến thể SEM cho phép quan sát mẫu trong môi trường áp suất thấp hoặc có hơi nước, không cần phủ dẫn điện	Phù hợp mẫu ướt, mẫu mềm	Sinh học, vật liệu mềm
Kính hiển vi điện tử đông lạnh (Cryo-TEM)	Kính TEM chuyên dụng cho sinh học, trong đó mẫu được làm đông nhanh nhằm giữ nguyên trạng thái tự nhiên khi quan sát	Quan sát protein, virus chính xác	Sinh học – y học, pháp y

5. Ưu điểm của kính hiển vi điện tử

Kính hiển vi điện tử có nhiều ưu điểm nổi bật:

Độ phân giải cao: Cho phép quan sát cấu trúc vật liệu ở cấp độ nano, thậm chí nguyên tử, vượt xa khả năng của kính hiển vi quang học.
Độ phóng đại lớn: Có thể đạt hàng trăm nghìn đến hàng triệu lần, giúp quan sát chi tiết hình thái và cấu trúc vi mô của mẫu.
Phân tích thành phần hóa học: Có thể kết hợp với thiết bị phân tích tia X (EDS/EDX) để xác định thành phần nguyên tố của mẫu, rất hữu ích trong kiểm soát chất lượng. Thiết bị này không có sẵn trong máy, doanh nghiệp cần đặt trước theo yêu cầu.
Quan sát mẫu vật không cần cắt mỏng (SEM): Kính hiển vi điện tử quét (SEM) có thể quan sát mẫu vật nguyên vẹn ở kích thước lớn hơn, không cần chuẩn bị mẫu quá phức tạp
Hình ảnh rõ nét, chi tiết: Cung cấp hình ảnh 3 chiều (3D) về bề mặt mẫu vật, với độ sâu trường ảnh cao, thể hiện rõ địa hình và kết cấu bề mặt.
Phân tích đa tín hiệu: Có thể thu nhận nhiều loại tín hiệu như SE, BSE, EDX, CL, cho phép quan sát và phân tích mẫu toàn diện.
Ứng dụng rộng trong nhiều lĩnh vực: Được sử dụng phổ biến trong khoa học vật liệu, sinh học, y sinh, bán dẫn và công nghiệp.
Hỗ trợ nghiên cứu và kiểm soát chất lượng: Giúp phát hiện khuyết tật, phân tích nguyên nhân lỗi và nâng cao chất lượng sản phẩm.

👉 Techno chuyên phân phối và cung cấp các mẫu kính hiển vi điện tử uy tín. Hãy liên hệ ngay hotline 0911.559.559 để được đội ngũ chuyên gia hỗ trợ và tư vấn chi tiết miễn phí.

6. Ứng dụng của kính hiển vi điện tử

Kính hiển vi điện tử được ứng dụng đa dạng trong nhiều lĩnh vực nổi bật sau đây:

Lĩnh vực	Ứng dụng chính
Công nghiệp sản xuất – kiểm định chất lượng	• Kiểm tra bề mặt và cấu trúc vật liệu • Phân tích nguyên nhân hỏng hóc sản phẩm • Đánh giá độ đồng đều, độ bám và chất lượng lớp phủ • Kiểm soát và cải tiến quy trình sản xuất
Ứng dụng trong công nghệ bán dẫn – điện tử	• Kiểm tra wafer và linh kiện vi mạch • Phân tích lỗi và hỏng hóc linh kiện điện tử • Phân tích mặt cắt cấu trúc bên trong để nghiên cứu và kiểm soát chất lượng
Ứng dụng trong khoa học vật liệu	• Quan sát vi cấu trúc vật liệu • Phân tích khuyết tật và biến dạng của vật liệu • Nghiên cứu và phát triển vật liệu mới
Ứng dụng trong các lĩnh vực khác	• Phân tích dấu vết pháp y như sợi vải, bụi, kim loại, mảnh vỡ • Phân tích và quan sát tế bào, vi khuẩn, virus và cấu trúc mô • Nghiên cứu và phân tích khoáng vật, cấu trúc đá, trầm tích

7. Tiêu chí lựa chọn kính hiển vi điện tử phù hợp cho doanh nghiệp

Việc lựa chọn đúng kính hiển vi điện tử không chỉ đáp ứng nhu cầu phân tích mà còn giúp doanh nghiệp tối ưu chi phí và nâng cao hiệu quả sản xuất.

Mục đích sử dụng: Doanh nghiệp cần xác định rõ dùng kính để quan sát bề mặt, phân tích cấu trúc bên trong hay kiểm soát chất lượng để lựa chọn SEM, TEM hoặc hệ tích hợp.
Loại mẫu cần phân tích: Cần xem xét mẫu rắn, mẫu bột, mẫu sinh học hay vật liệu nhạy cảm để chọn cấu hình phù hợp và giảm yêu cầu xử lý mẫu phức tạp.
Độ phân giải và độ phóng đại: Tùy yêu cầu quan sát ở cấp micro hay nano mà lựa chọn hệ kính có độ phân giải đáp ứng đủ nhu cầu, tránh đầu tư vượt mức cần thiết.
Khả năng tích hợp phân tích: Ưu tiên các hệ kính có thể tích hợp EDX, EBSD, CL… để vừa quan sát vừa phân tích thành phần và cấu trúc vật liệu.
Mức độ vận hành và đào tạo: Nên chọn thiết bị dễ sử dụng, phần mềm thân thiện và có hỗ trợ đào tạo để doanh nghiệp nhanh chóng đưa thiết bị vào vận hành.
Chi phí đầu tư và vận hành: Cân nhắc tổng chi phí bao gồm giá thiết bị, bảo trì, vật tư tiêu hao và điện năng để đảm bảo hiệu quả đầu tư lâu dài.
Dịch vụ kỹ thuật và hậu mãi: Ưu tiên nhà cung cấp có đội ngũ kỹ thuật trong nước, hỗ trợ lắp đặt, bảo trì và xử lý sự cố nhanh chóng.

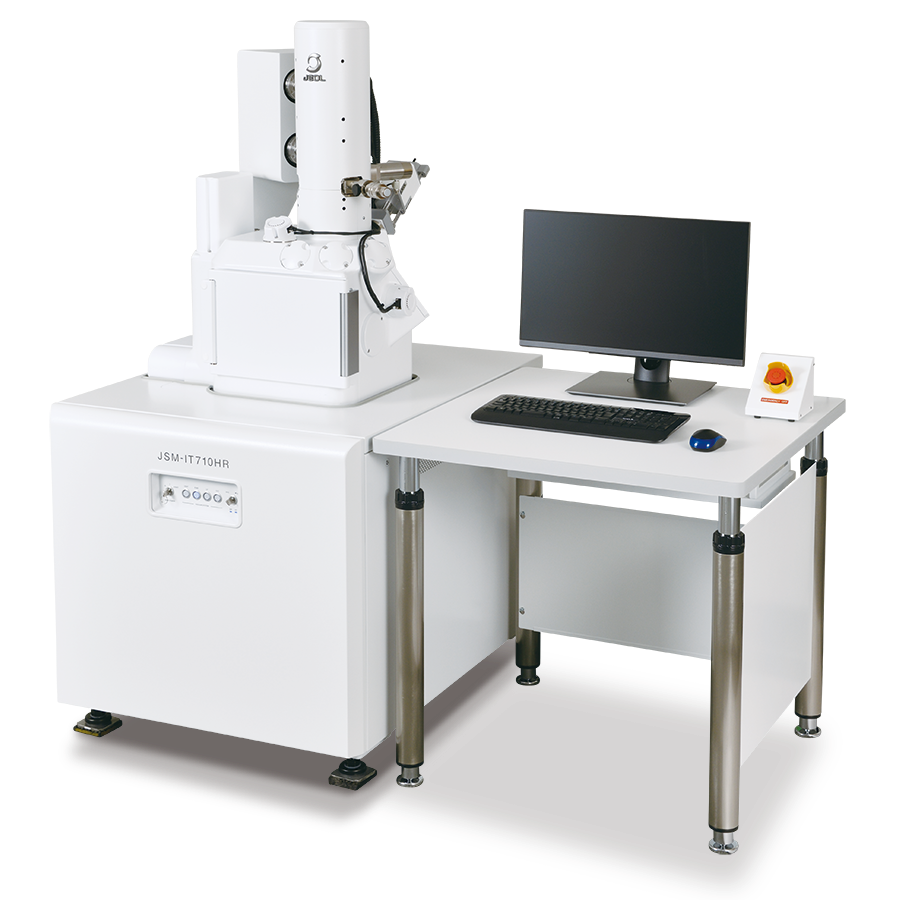

Tiêu chí lựa chọn kính hiển vi điện tử phù hợp cho doanh nghiệp

8. Các sản phẩm kính hiển vi điện tử nổi bật tại Techno

Bảng thông tin chi tiết về một số dòng sản phẩm kính hiển vi điện tử tiêu biểu tại Techno:

Hãng	Tên sản phẩm	Đặc điểm	Tính năng	Thông số kỹ thuật
JEOL	JSM-IT510	SEM tiêu chuẩn đa năng cho QC và R&D	Nguồn phát xạ nhiệt (W/LaB₆) Buồng mẫu lớn, vận hành ổn định Hỗ trợ tích hợp EDS/EBSD Buồng mẫu lớn	Độ phân giải: ~3.0 nm (30 kV) Điện áp gia tốc: 0.3–30 kV Phóng đại: ×5–×300,000
JEOL	JSM-IT710HR	FE-SEM độ phân giải cao cho nghiên cứu và phân tích vật liệu	Nguồn phát xạ trường Schottky FEG Quan sát ảnh độ phân giải cao ở điện áp thấp Hỗ trợ tích hợp EDS/EBSD	Độ phân giải: 1.0 nm (20 kV, chân không cao); 3.0 nm (1 kV) Điện áp gia tốc: 0.5–30 kV Phóng đại: ×5–×600,000 (in ảnh), hiển thị >1,7 triệu lần
JEOL	JEM-2100 Plus	TEM phổ biến cho vật liệu và sinh học	Quan sát cấu trúc bên trong mẫu Phân tích tinh thể và nhiễu xạ Hỗ trợ STEM/EDS	Điện áp gia tốc: 80–200 kV Độ phân giải điểm: ~0.19 nm Phóng đại: lên đến ~×1.500.000
JEOL	JIB-PS500i	FIB-SEM tích hợp xử lý mẫu TEM và SEM với buồng lớn và stage 5 trục linh hoạt	Hỗ trợ chuẩn bị mẫu TEM liền mạch Cắt, mài và phân tích mặt cắt cấu trúc vi mô – nano Chuẩn bị mẫu TEM trực tiếp trên cùng hệ thống	Độ phân giải SEM: ~0.7 nm (15 kV) Độ phân giải FIB: ~3 nm (30 kV) Điện áp gia tốc: SEM 0.01–30 kV / FIB 0.5–30 kV Nguồn ion: Ga⁺ (Liquid Metal Ion Source)
Thermo Fisher	Talos F200X	TEM/STEM tích hợp cho phân tích vật liệu	Chế độ STEM độ phân giải cao Phân tích nguyên tố nhanh Phù hợp nghiên cứu nâng cao	Điện áp gia tốc: 200 kV Độ phân giải STEM: ~0.16 nm Phân tích: STEM-EDS
Thermo Fisher	Krios G4	Cryo-TEM cho sinh học cấu trúc	Quan sát mẫu sinh học ở trạng thái tự nhiên Hạn chế biến dạng mẫu Phân tích cấu trúc protein	Điện áp gia tốc: 300 kV Độ phân giải: gần mức nguyên tử Hệ cryo: làm lạnh sâu
Thermo Fisher	Quattro ESEM	SEM môi trường cho mẫu nhạy cảm	Quan sát mẫu không dẫn điện Phân tích mẫu ướt, sinh học Không cần phủ dẫn	Độ phân giải: ~1.2 nm (HV) Áp suất buồng: biến thiên Điện áp: đến 30 kV

9. TECHNO – Đơn vị cung cấp kính hiển vi điện tử uy tín, chất lượng

Tại Việt Nam, Techno là Đối tác uy tín chuyên cung cấp các hệ thống kính hiển vi điện tử. Với năng lực chuyên môn cao và dịch vụ trọn gói, Techno giúp các đơn vị nghiên cứu, phòng thí nghiệm, nhà máy tối ưu hiệu suất phân tích và đảm bảo thiết bị luôn vận hành ổn định.

Ưu điểm nổi bật của Techno:

Đội ngũ kỹ sư giàu kinh nghiệm chuyên sâu trong triển khai và hỗ trợ các hệ thống hiển vi điện tử, đảm bảo doanh nghiệp vận hành hiệu quả.
Dịch vụ kỹ thuật toàn diện, xử lý sự cố kịp thời, nhanh chóng để giảm tối đa thời gian gián đoạn vận hành cho phòng thí nghiệm hoặc dây chuyền sản xuất.
Dịch vụ lắp đặt, hiệu chuẩn và đào tạo vận hành bài bản, giúp doanh nghiệp khai thác tối đa hiệu suất của kính hiển vi điện tử.

Techno đơn vị cung cấp kính hiển vi uy tín, chất lượng hàng đầu Việt Nam

Với khả năng phân tích chi tiết ở cấp độ vi mô và nano, kính hiển vi điện tử là công cụ không thể thiếu trong nghiên cứu và sản xuất công nghệ cao. Để lựa chọn thiết bị phù hợp doanh nghiệp cần tìm hiểu kỹ cấu hình, ngân sách và nhu cầu thực tế. Nếu doanh nghiệp đang cần tham khảo cấu hình kính hiển vi điện tử hoặc muốn đến khảo sát, đánh giá thiết bị trực tiếp trên mẫu vật, đội kỹ thuật của Techno luôn sẵn sàng hỗ trợ khi cần thiết, cung cấp và triển khai giải pháp kính hiển vi điện tử phù hợp cho từng lĩnh vực.
