Kính hiển vi soi nổi: Nguyên lý hoạt động và ứng dụng kiểm tra

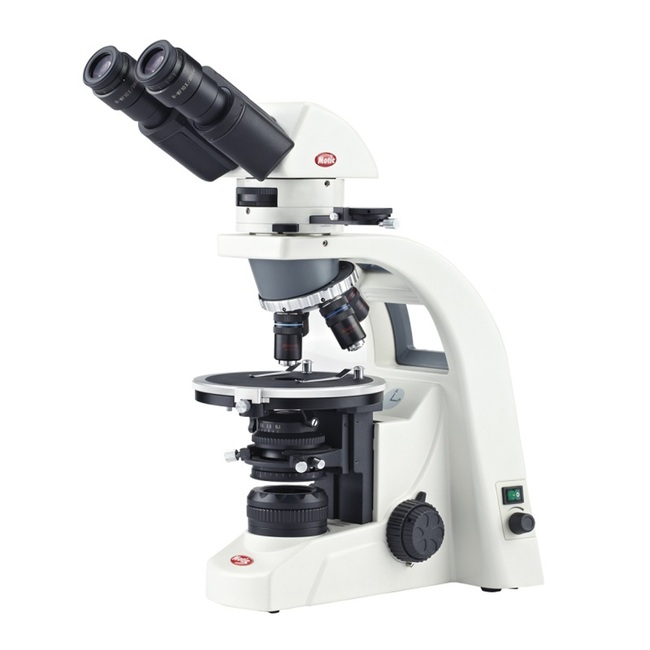

Trong kiểm tra và đánh giá bề mặt vật liệu, việc quan sát chính xác từng chi tiết nhỏ là yếu tố then chốt để đảm bảo chất lượng sản phẩm. Đặc biệt trong các lĩnh vực như điện tử, cơ khí hay QC/QA, nhu cầu về thiết bị quan sát trực quan ngày càng cao. Kính hiển vi soi nổi là giải pháp phổ biến nhờ khả năng hiển thị hình ảnh 3D rõ nét, dễ thao tác. Vậy thiết bị này hoạt động ra sao và phù hợp với những ứng dụng nào? Cùng Techno tìm hiểu ngay!

1. Kính hiển vi soi nổi là gì? Nguyên lý hoạt động

Kính hiển vi soi nổi (Stereo Microscope) là thiết bị quang học giúp quan sát bề mặt mẫu vật với hình ảnh 3D trực quan, thể hiện rõ cấu trúc, hình dạng và độ sâu. Nhờ độ sâu trường ảnh lớn và khoảng cách làm việc rộng, thiết bị phù hợp để kiểm tra linh kiện điện tử, chi tiết cơ khí hoặc mẫu vật kích thước lớn cần thao tác trực tiếp.

Khác với kính hiển vi thông thường chỉ cho hình ảnh 2D, kính soi nổi mang lại trải nghiệm quan sát chân thực hơn, hỗ trợ đánh giá bề mặt chính xác mà không cần xử lý phức tạp.

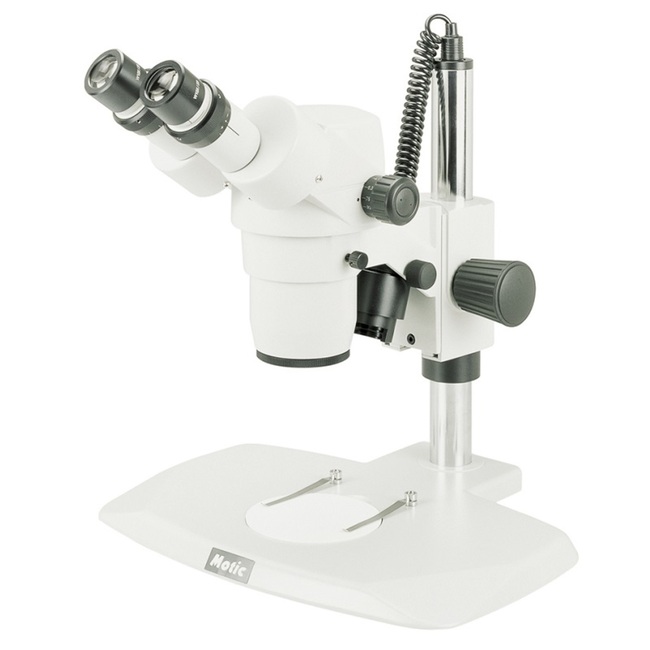

Thiết bị hoạt động dựa trên nguyên lý tạo ảnh lập thể qua hai đường quang học riêng biệt, giúp tái tạo hình ảnh có chiều sâu như khi quan sát bằng mắt thường.

Quá trình hoạt động diễn ra như sau:

• Ánh sáng được chiếu lên bề mặt mẫu, chủ yếu là chiếu sáng phản xạ từ trên xuống (có thể kết hợp chiếu xuyên với mẫu mỏng)
• Hai vật kính riêng biệt thu nhận hình ảnh từ hai góc nhìn khác nhau
• Hình ảnh được truyền qua hệ thống thấu kính và dẫn đến hai thị kính tương ứng
• Não bộ người quan sát tổng hợp hai hình ảnh này, sau đó tạo hiệu ứng 3D (lập thể) với chiều sâu rõ ràng
• Nhờ đó, người dùng có thể dễ dàng nhận biết độ cao – thấp, hình dạng và cấu trúc bề mặt của mẫu

Cơ chế này giúp kính hiển vi soi nổi không chỉ quan sát mà còn hỗ trợ thao tác trực tiếp trên mẫu như lắp ráp, sửa chữa hoặc kiểm tra chi tiết.

☎️ Bạn chưa chắc kính hiển vi soi nổi có phù hợp với loại mẫu của mình? Techno hỗ trợ tư vấn theo đúng ứng dụng thực tế, giúp doanh nghiệp lựa chọn đúng thiết bị ngay từ đầu. Liên hệ Hotline 0911.559.559 để được tư vấn chuyên sâu!

2. Cấu tạo của kính hiển vi soi nổi

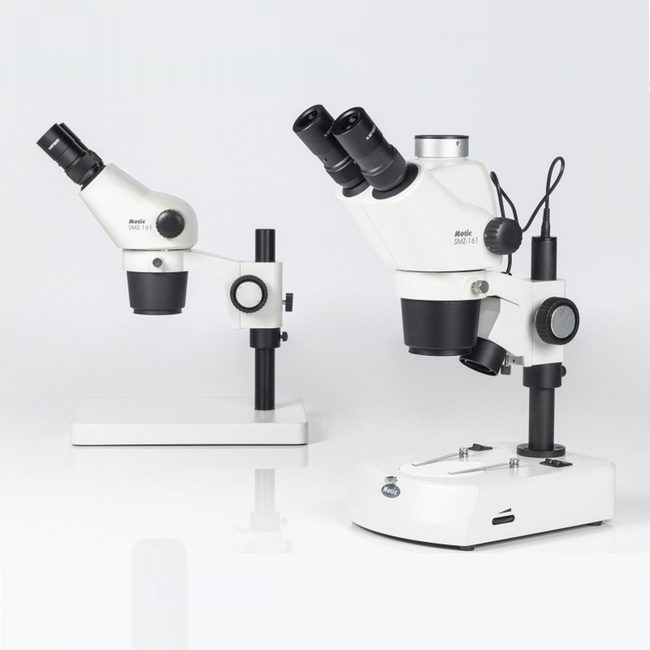

Kính hiển vi soi nổi được thiết kế với hệ thống quang học kép và cấu trúc mở, giúp quan sát mẫu vật một cách linh hoạt và trực quan. Các bộ phận chính của thiết bị bao gồm:

• Thị kính (Eyepiece): Là nơi người dùng quan sát trực tiếp, thường có độ phóng đại từ 10x–20x. Thị kính nhận hình ảnh từ hai đường quang học riêng biệt, giúp tạo hiệu ứng 3D rõ nét.
• Vật kính (Objective – hệ kép): Gồm hai vật kính riêng biệt tương ứng với hai mắt, đóng vai trò thu nhận hình ảnh từ hai góc nhìn khác nhau. Đây là bộ phận quan trọng giúp tạo nên hình ảnh lập thể.
• Thân kính (Head/Body): Chứa hệ thống quang học và cơ chế zoom (phóng đại liên tục hoặc cố định). Một số dòng kính cho phép điều chỉnh zoom linh hoạt để phù hợp với nhiều nhu cầu quan sát.
• Bàn đặt mẫu (Stage): Là nơi đặt mẫu vật, thường có kích thước lớn và thiết kế mở, giúp dễ dàng thao tác với các mẫu có kích thước lớn hoặc hình dạng phức tạp.
• Núm điều chỉnh zoom (Zoom Control): Cho phép thay đổi độ phóng đại liên tục, giúp quan sát linh hoạt mà không cần thay vật kính.
• Hệ thống chiếu sáng (Illumination): Bao gồm đèn LED chiếu từ trên xuống (phản xạ) hoặc từ dưới lên (truyền qua). Ánh sáng ổn định giúp tăng độ tương phản và làm rõ chi tiết bề mặt mẫu.
• Giá đỡ (Stand): Có thể là dạng trụ hoặc tay đòn (boom stand), giúp cố định kính và tạo không gian làm việc linh hoạt, đặc biệt khi quan sát mẫu lớn hoặc cần thao tác trực tiếp.
• Camera & phần mềm (nếu có): Cho phép chụp ảnh, quay video và phân tích hình ảnh, hỗ trợ lưu trữ dữ liệu và báo cáo trong QC/QA hoặc R&D.

Nhờ cấu tạo này, kính hiển vi soi nổi không chỉ phục vụ quan sát mà còn hỗ trợ thao tác trực tiếp trên mẫu, phù hợp với môi trường sản xuất và kiểm tra thực tế.

⚡️ Không phải cấu hình kính hiển vi soi nổi nào cũng giống nhau. Techno hỗ trợ tư vấn lựa chọn đúng loại kính, đúng phụ kiện theo nhu cầu sử dụng thực tế, giúp doanh nghiệp tối ưu chi phí đầu tư. Liên hệ ngay Hotline 0911.559.559 để được tư vấn chi tiết!

3. Ứng dụng của kính hiển vi soi nổi trong thực tế

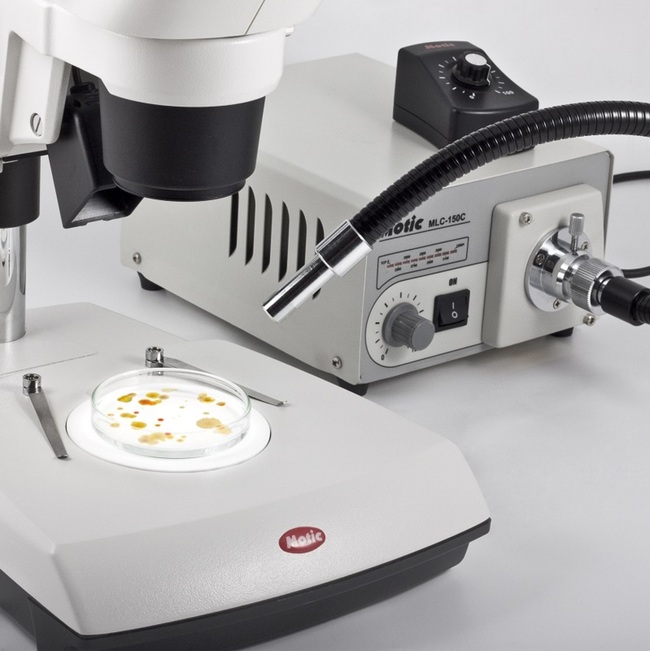

Kính hiển vi soi nổi không chỉ là thiết bị quan sát mà còn đóng vai trò quan trọng trong sản xuất và nghiên cứu. Nhờ khả năng hiển thị 3D trực quan, dễ thao tác và không cần chuẩn bị mẫu phức tạp, thiết bị được ứng dụng rộng rãi trong kiểm tra ngoại quan, lắp ráp linh kiện và phân tích bề mặt vật liệu.

Dưới đây là các ứng dụng tiêu biểu của kính hiển vi soi nổi:

Nhờ tính linh hoạt và dễ sử dụng, kính hiển vi soi nổi trở thành công cụ hỗ trợ đắc lực giúp doanh nghiệp nâng cao độ chính xác trong kiểm tra, giảm lỗi sản xuất và tối ưu hiệu quả vận hành.

📍 Mỗi ngành sẽ có cách ứng dụng kính hiển vi soi nổi khác nhau và không có một cấu hình chung cho tất cả. Techno tư vấn theo đúng nhu cầu thực tế của doanh nghiệp, từ kiểm tra linh kiện đến phân tích vật liệu. Liên hệ ngay Hotline 0911.559.559 để được tư vấn chuyên sâu!

4. Ưu điểm và hạn chế của kính hiển vi soi nổi

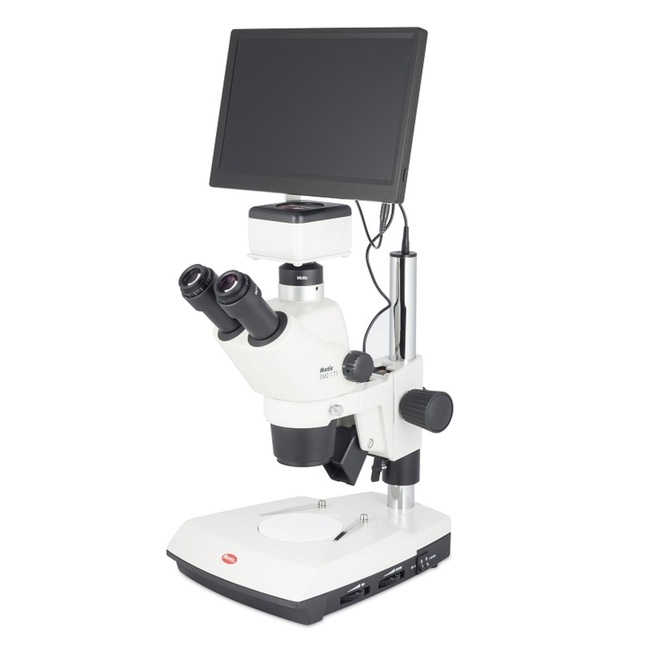

Kính hiển vi soi nổi được đánh giá là một trong những thiết bị quan sát linh hoạt và dễ sử dụng nhất trong môi trường sản xuất và kiểm tra chất lượng. Tuy nhiên, để lựa chọn đúng thiết bị phù hợp, doanh nghiệp cần hiểu rõ cả ưu điểm và những hạn chế của dòng kính này.

🎯 Bạn chưa chắc kính hiển vi soi nổi có đáp ứng đủ nhu cầu kiểm tra của mình? Techno sẽ giúp bạn đánh giá chính xác và đề xuất giải pháp phù hợp, tránh đầu tư thiếu hoặc sai thiết bị. Liên hệ ngay Hotline 0911.559.559 để được tư vấn chuyên sâu!

5. Tiêu chí lựa chọn kính hiển vi soi nổi phù hợp

Việc chọn kính hiển vi soi nổi cần dựa trên nhu cầu sử dụng, loại mẫu và mức độ quan sát, không chỉ là giá thành. Lựa chọn đúng sẽ giúp doanh nghiệp tối ưu hiệu quả và đảm bảo vận hành lâu dài.

Dưới đây là các tiêu chí quan trọng cần xem xét:

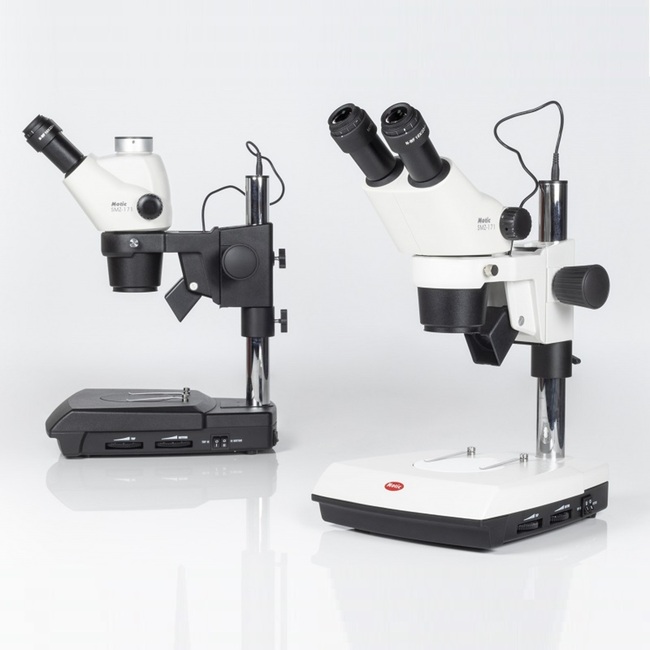

• Độ phóng đại: Kính soi nổi thường có dải phóng đại từ 10x–80x hoặc cao hơn tùy cấu hình. Với nhu cầu kiểm tra ngoại quan, linh kiện điện tử hoặc chi tiết cơ khí, mức trung bình là đủ. Nếu cần quan sát chi tiết nhỏ hơn, nên chọn dòng có zoom linh hoạt hoặc hỗ trợ vật kính bổ sung.
• Khoảng cách làm việc: Là khoảng cách từ vật kính đến mẫu vật. Khoảng cách càng lớn càng thuận tiện cho thao tác như lắp ráp, sửa chữa hoặc kiểm tra mẫu kích thước lớn – đây là yếu tố quan trọng trong môi trường sản xuất.
• Môi trường sử dụng: Trong dây chuyền sản xuất, nên ưu tiên thiết bị bền và thao tác nhanh; trong phòng lab R&D, cần chú trọng độ chính xác và khả năng phân tích hình ảnh.
• Hệ thống zoom: Gồm zoom cố định và zoom liên tục. Trong đó, zoom liên tục cho phép điều chỉnh độ phóng đại linh hoạt mà không cần thay vật kính, phù hợp với QC/QA và R&D.
• Hệ thống chiếu sáng: Ảnh hưởng trực tiếp đến chất lượng hình ảnh. Nên ưu tiên đèn LED có độ ổn định cao, kết hợp đèn vòng (ring light) hoặc chiếu xiên để tăng độ tương phản khi quan sát bề mặt.
• Khả năng tích hợp camera & phần mềm: Nếu cần lưu trữ hình ảnh, đo lường hoặc lập báo cáo, nên chọn kính có tích hợp camera và phần mềm phân tích, giúp tăng độ chính xác và tính chuyên nghiệp trong QC.
• Thiết kế giá đỡ: Tùy theo kích thước mẫu, có thể chọn chân đế tiêu chuẩn hoặc tay đòn (boom stand). Với mẫu lớn hoặc cần không gian thao tác rộng, boom stand là lựa chọn tối ưu.
• Thương hiệu & dịch vụ kỹ thuật: Nên ưu tiên thương hiệu uy tín và đơn vị cung cấp có đội ngũ kỹ thuật hỗ trợ, đảm bảo lắp đặt đúng, vận hành ổn định và hỗ trợ kịp thời khi phát sinh vấn đề.

Việc đánh giá đúng các tiêu chí trên sẽ giúp doanh nghiệp lựa chọn được kính hiển vi soi nổi phù hợp với nhu cầu thực tế, tránh lãng phí và nâng cao hiệu quả sử dụng trong dài hạn.

📩 Bạn chưa chắc nên chọn cấu hình nào phù hợp với mẫu và quy trình của mình? Techno hỗ trợ tư vấn chi tiết, demo thiết bị và test mẫu thực tế trước khi đầu tư. Liên hệ ngay Hotline 0911.559.559 để được tư vấn chuyên sâu!

6. Techno – Đơn vị cung cấp kính hiển vi soi nổi uy tín

Việc lựa chọn đúng đơn vị cung cấp không chỉ đảm bảo chất lượng thiết bị mà còn ảnh hưởng trực tiếp đến hiệu quả sử dụng và độ ổn định lâu dài trong quá trình vận hành. Với kinh nghiệm triển khai thiết bị cho nhiều doanh nghiệp sản xuất và phòng thí nghiệm, Techno là đối tác đáng tin cậy trong lĩnh vực kính hiển vi soi nổi.

Lý do Techno được nhiều doanh nghiệp lựa chọn:

• Thiết bị chính hãng, đa dạng cấu hình: Techno cung cấp kính hiển vi soi nổi từ các thương hiệu uy tín như MOTIC,… đáp ứng nhiều nhu cầu từ kiểm tra ngoại quan cơ bản đến ứng dụng chuyên sâu trong QC/QA và R&D.
• Tư vấn theo nhu cầu thực tế: Đội ngũ kỹ sư Techno phân tích loại mẫu, mục đích sử dụng và môi trường làm việc để đề xuất cấu hình phù hợp, giúp doanh nghiệp tránh đầu tư dư thừa hoặc sai thiết bị.
• Hỗ trợ kỹ thuật nhanh chóng: Đội ngũ kỹ sư sẵn sàng hỗ trợ on-site, bảo trì và xử lý sự cố kịp thời, giảm thiểu gián đoạn trong sản xuất.

Với định hướng “tư vấn giải pháp – không chỉ bán thiết bị”, Techno đồng hành cùng doanh nghiệp trong việc nâng cao hiệu quả kiểm tra, giảm lỗi sản xuất và tối ưu chi phí vận hành.

Kính hiển vi soi nổi là thiết bị quan sát hiệu quả, giúp doanh nghiệp kiểm tra bề mặt và phát hiện lỗi một cách nhanh chóng, trực quan. Với khả năng hiển thị 3D và ứng dụng linh hoạt, đây là công cụ quan trọng trong QC/QA và sản xuất hiện đại. Tuy nhiên, để đạt hiệu quả tối ưu, việc lựa chọn đúng cấu hình và đơn vị cung cấp là yếu tố then chốt.
