Hướng dẫn cách sử dụng đồng hồ so đúng kỹ thuật

Hiện nay, từ những xưởng cơ khí ồn ào đến những phòng thí nghiệm yên tĩnh, đồng hồ so lặng lẽ góp phần kiến tạo nên những sản phẩm hoàn hảo. Hãy cùng TECHNO tìm hiểu cấu tạo, nguyên lý hoạt động và cách sử dụng đồng hồ so đến những ứng dụng tuyệt vời.

I. Đồng hồ so là gì?

1. Định nghĩa đồng hồ so

Đồng hồ so hay còn được gọi là đồng hồ đo độ dày, là một dụng cụ đo lường cơ khí có độ chính xác cao, được sử dụng để đo kích thước, kiểm tra độ thẳng, độ phẳng, độ đồng tâm và nhiều thông số hình học khác của chi tiết gia công. Với cách sử dụng đồng hồ so phóng đại sự dịch chuyển nhỏ của đầu đo thành những giá trị dễ đọc trên mặt đồng hồ, đồng hồ so mang đến sự chính xác đáng kinh ngạc, thường được biểu thị bằng micromet (µm) hoặc phần nghìn của milimet.

2. Các loại đồng hồ so phổ biến

Trên thị trường hiện nay, có nhiều loại đồng hồ so khác nhau, được phân loại dựa trên các tiêu chí như:

• Cấu tạo: Đồng hồ so cơ khí, đồng hồ so điện tử.
• Hình dạng: Đồng hồ so chân thẳng, đồng hồ so chân gập.
• Thang đo: Đồng hồ so đo trong, đồng hồ so đo ngoài.
• Độ chính xác: Đồng hồ so có độ chính xác 0.01mm, 0.001mm,…

Mỗi cách sử dụng đồng hồ so đều có những ưu điểm và nhược điểm riêng, phù hợp với từng mục đích sử dụng cụ thể.

3. Ứng dụng của đồng hồ so trong đo lường

Nhờ tính chính xác cao và khả năng ứng dụng linh hoạt, cách sử dụng đồng hồ so được đánh giá là rộng rãi trong nhiều lĩnh vực, bao gồm:

• Cơ khí chế tạo: Kiểm tra kích thước chi tiết, đo độ côn, độ oval, độ song song,…
• Gia công kim loại: Đo độ dày vật liệu, kiểm tra độ phẳng bề mặt,…
• Ngành ô tô: Kiểm tra khe hở động cơ, đo độ mòn chi tiết,…
• Nghiên cứu khoa học: Đo lường chính xác các thông số trong thí nghiệm.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ so

Cách sử dụng đồng hồ so dù là loại cơ khí hay điện tử, đều hoạt động dựa trên nguyên lý chung là biến đổi chuyển động tuyến tính của đầu đo thành chuyển động quay của kim đồng hồ. Để hiểu rõ hơn về nguyên lý hoạt động đầy tinh tế này, hãy cùng tôi “mổ xẻ” cấu tạo của một chiếc đồng hồ so cơ khí điển hình:

• Đầu đo: Đây là bộ phận quan trọng nhất, tiếp xúc trực tiếp với bề mặt vật cần đo. Đầu đo thường được làm bằng kim loại cứng, có khả năng chịu mài mòn cao.
• Trục đo: Chuyển động của đầu đo sẽ được truyền tới trục đo. Trục đo được thiết kế với độ chính xác cao, đảm bảo sự chuyển động trơn tru và không có độ rơ.
• Hệ thống bánh răng: Trục đo kết nối với hệ thống bánh răng phức tạp, có nhiệm vụ khuếch đại chuyển động của trục đo. Nhờ hệ thống bánh răng này, những chuyển động nhỏ nhất của đầu đo cũng được phóng đại lên nhiều lần, giúp tăng độ nhạy của đồng hồ so.
• Đòn bẩy: Đòn bẩy kết nối với bánh răng cuối cùng trong hệ thống, có tác dụng chuyển đổi chuyển động quay của bánh răng thành chuyển động quay của kim đồng hồ.
• Kim đồng hồ: Kim đồng hồ di chuyển trên mặt số chia độ, hiển thị giá trị đo tương ứng.
• Mặt số: Mặt số được chia thành các vạch chia độ, thường được biểu thị bằng micromet (µm) hoặc phần nghìn của milimet.
• Vỏ đồng hồ: Vỏ đồng hồ bảo vệ các bộ phận bên trong khỏi bụi bẩn và va đập.

Ở sản phẩm điện tử, cấu tạo có phần khác biệt so với đồng hồ so cơ khí. Thay vì hệ thống bánh răng và đòn bẩy, đồng hồ so điện tử sử dụng cảm biến để chuyển đổi chuyển động của đầu đo thành tín hiệu điện tử. Tín hiệu này sau đó được xử lý và hiển thị trên màn hình LCD. Điều này giúp việc đọc kết quả đo trở nên dễ dàng và chính xác hơn, đồng thời loại bỏ được sai số do ma sát trong hệ thống cơ khí.

III. Các phương pháp đo trong cách sử dụng đồng hồ so

Tùy thuộc vào mục đích và yêu cầu đo lường, người ta sử dụng hai cách sử dụng đồng hồ so chính:

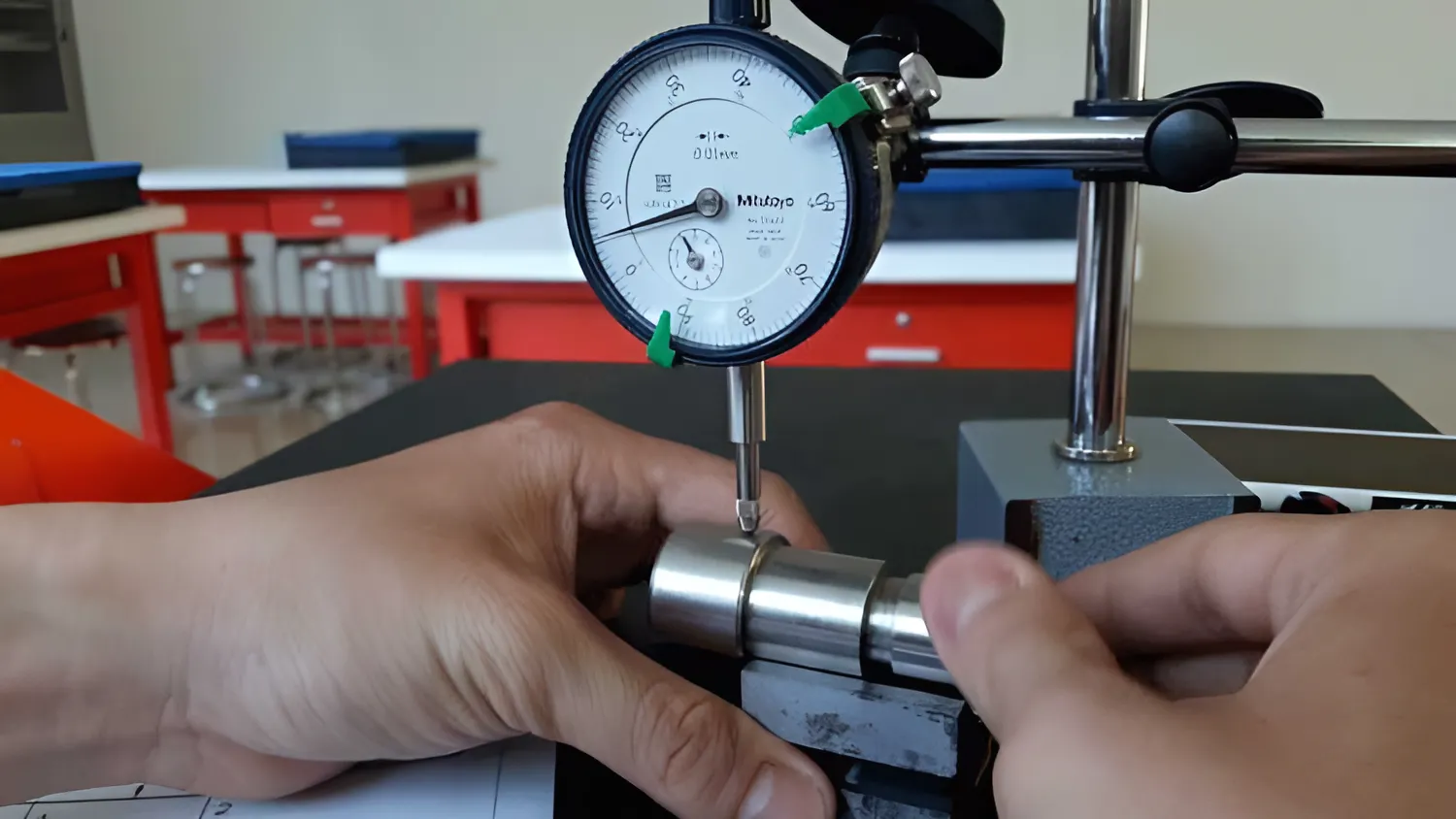

1. Cách sử dụng đồng hồ so so sánh

Phương pháp này thường được sử dụng khi cần kiểm tra độ chính xác của chi tiết gia công so với một mẫu chuẩn. Ví dụ, khi sản xuất hàng loạt các chi tiết có cùng kích thước, người ta sẽ sử dụng một chi tiết đạt chuẩn làm mẫu. Đồng hồ so sẽ được sử dụng để so sánh kích thước của các chi tiết khác với mẫu chuẩn này.

Các bước thực hiện phương pháp đo so sánh:

• Bước 1: Đặt mẫu chuẩn lên bàn máp hoặc giá đỡ.
• Bước 2: Điều chỉnh đồng hồ so về vị trí số 0 khi đầu đo tiếp xúc với mẫu chuẩn.
• Bước 3: Thay thế mẫu chuẩn bằng chi tiết cần đo.
• Bước 4: Đọc giá trị hiển thị trên đồng hồ so. Giá trị này chính là sự chênh lệch giữa kích thước của chi tiết cần đo và mẫu chuẩn.

2. Cách sử dụng đồng hồ so tuyệt đối

Cách sử dụng đồng hồ so tuyệt đối được sử dụng khi cần đo trực tiếp kích thước của chi tiết, không cần so sánh với mẫu chuẩn. Ví dụ, khi đo độ dày của một tấm kim loại, ta có thể sử dụng đồng hồ so để đo trực tiếp mà không cần so sánh với bất kỳ mẫu chuẩn nào.

Các bước thực hiện phương pháp đo tuyệt đối:

• Bước 1: Điều chỉnh đồng hồ so về vị trí số 0.
• Bước 2: Đặt đầu đo tiếp xúc với bề mặt vật cần đo.
• Bước 3: Đọc kết quả đo trên mặt đồng hồ hoặc màn hình hiển thị.

IV. Hướng dẫn cách sử dụng đồng hồ so đúng kỹ thuật

Để đạt được kết quả đo chính xác và đảm bảo tuổi thọ cho đồng hồ so, việc sử dụng đúng kỹ thuật là vô cùng quan trọng. Hãy cùng tôi khám phá những cách sử dụng đồng hồ so hiệu quả cho từng loại phổ biến nhé!

1. Cách sử dụng đồng hồ so đo lỗ

• Chọn đồng hồ so đo trong có thang đo và độ chính xác phù hợp với kích thước lỗ cần đo.
• Trước khi đo, kiểm tra xem đầu đo có bị mòn hay hư hỏng không.
• Điều chỉnh đồng hồ so về vị trí số 0 bằng cách xoay vòng bezel. Lưu ý, khi điều chỉnh, cần thao tác nhẹ nhàng, tránh làm hỏng cơ cấu bên trong.
• Đưa đầu đo vào trong lỗ, đảm bảo tiếp xúc nhẹ nhàng và vuông góc với bề mặt. Xoay nhẹ đồng hồ so để tìm vị trí có giá trị đo lớn nhất.
• Đọc kết quả đo trên mặt đồng hồ, chú ý đến cả kim chỉ thị chính và kim chỉ thị phụ.

2. Cách đo đồng hồ so chân gập

• Gập chân đế của đồng hồ so sao cho phù hợp với vị trí và hình dạng bề mặt cần đo. Chân đế có thể gập được giúp tăng tính linh hoạt khi đo ở những vị trí khó tiếp cận.
• Đặt đầu đo tiếp xúc với bề mặt vật cần đo. Điều chỉnh lực ấn của đầu đo vừa phải, tránh làm biến dạng bề mặt hoặc gây sai số cho kết quả đo.
• Đọc kết quả đo trên mặt đồng hồ.

3. Cách sử dụng đồng hồ so điện tử

• Bật nguồn đồng hồ so và chờ cho thiết bị khởi động hoàn tất.
• Chọn chế độ đo phù hợp (đo tuyệt đối hoặc đo tương đối) và đơn vị đo (mm hoặc inch).
• Nếu cần đo tương đối, nhấn nút “Zero” để thiết lập điểm zero cho đồng hồ.
• Đặt đầu đo tiếp xúc với bề mặt vật cần đo. Đảm bảo lực ấn vừa phải và ổn định.
• Đọc kết quả đo trên màn hình hiển thị.

V. Cách cách sử dụng đồng hồ so – Đọc như thế nào?

Cách sử dụng đồng hồ so như thế nào? Đọc được những con số hiển thị trên đồng hồ so cũng giống như bạn đang giải mã những thông điệp bí mật về kích thước của vật thể. Tuy nhiên, mật mã này không hề khó hiểu như bạn tưởng.

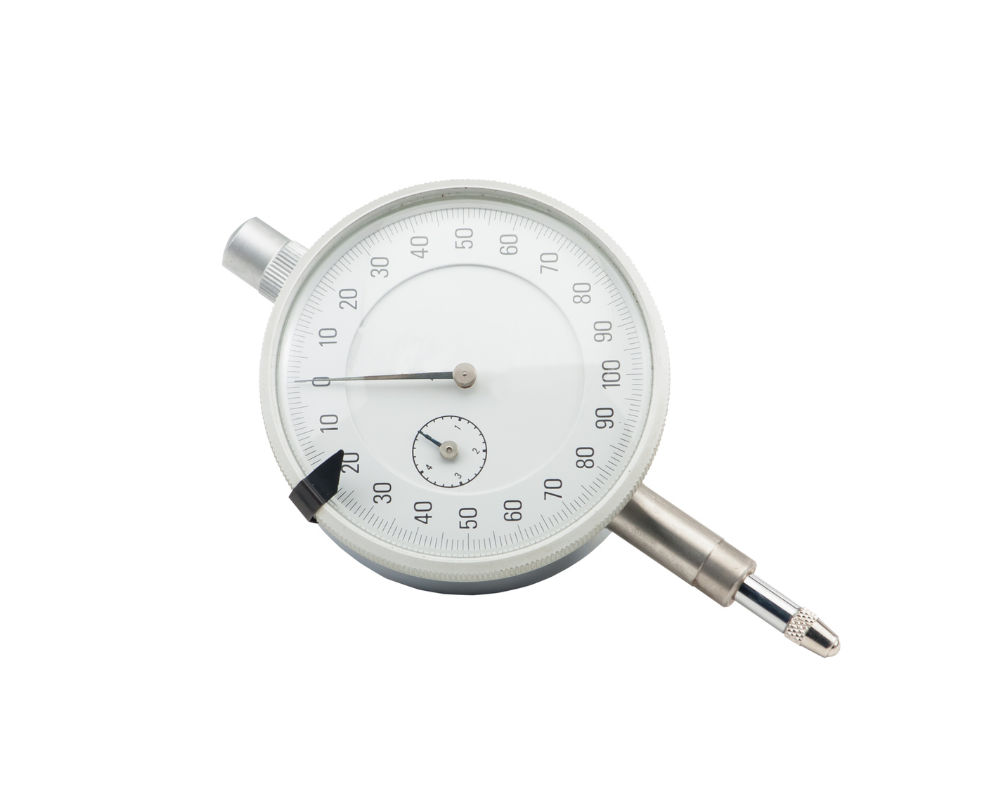

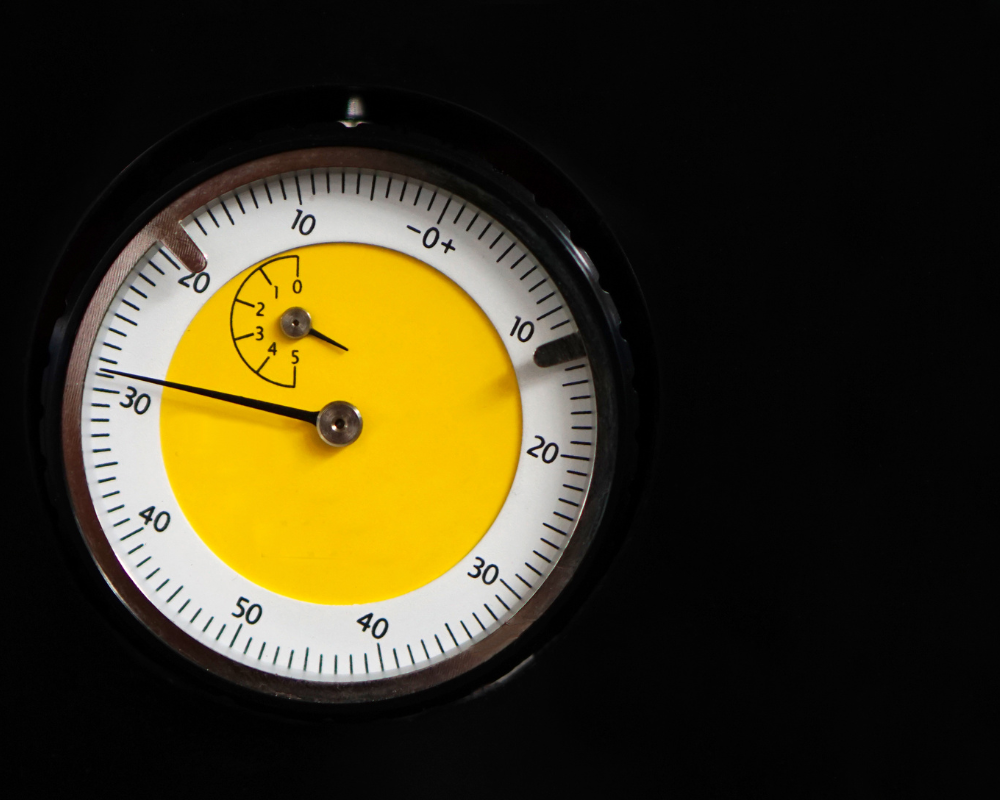

1. Đọc chỉ số trên đồng hồ cơ học

Hãy tưởng tượng mặt đồng hồ so cơ khí như một chiếc đồng hồ thu nhỏ với kim giờ và kim phút. Kim chỉ thị chính, thường là kim dài nhất, sẽ cho bạn biết giá trị đo chính. Kim chỉ thị phụ, thường là kim ngắn hơn, sẽ cho biết giá trị đo thập phân. Để có kết quả đo cuối cùng, bạn chỉ cần cộng hai giá trị này lại với nhau. Ví dụ, nếu kim chỉ thị chính chỉ số 5 và kim chỉ thị phụ chỉ số 25, thì kết quả đo là 5.25mm.

Một số đồng hồ so cơ khí còn có thêm một kim nhỏ màu đỏ để chỉ số vòng quay của kim chính. Mỗi vòng quay của kim chính thường tương ứng với 1mm, giúp bạn dễ dàng theo dõi và đọc kết quả đo chính xác hơn,

2. Đọc chỉ số trên đồng hồ điện tử

Với đồng hồ so điện tử, việc đọc kết quả đo trở nên đơn giản hơn bao giờ hết. Kết quả đo được hiển thị trực tiếp trên màn hình LCD với các chữ số rõ ràng, dễ đọc. Bạn không cần phải quan sát kim đồng hồ hay tính toán cộng trừ phức tạp, chỉ cần nhìn vào màn hình là có thể biết ngay kích thước của vật thể.

VI. Những lưu ý khi sử dụng đồng hồ so để đạt hiệu quả cao

Đồng hồ so là một dụng cụ đo lường chính xác, đòi hỏi sự “nâng niu” và bảo quản cẩn thận để luôn hoạt động hiệu quả và bền bỉ. Hãy ghi nhớ những lưu ý sau đây để “người bạn đồng hành” này luôn đồng hành cùng bạn trong công việc:

• Môi trường bảo quản: Đồng hồ so rất nhạy cảm với độ ẩm và bụi bẩn. Vì vậy, hãy bảo quản chúng ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và những nơi có nhiều bụi bẩn. Tốt nhất, bạn nên cất giữ đồng hồ so trong hộp đựng chuyên dụng khi không sử dụng.
• Vệ sinh: Vệ sinh đồng hồ so thường xuyên bằng vải mềm, khô để loại bỏ bụi bẩn, dầu mỡ bám trên bề mặt. Tránh sử dụng các chất tẩy rửa mạnh hoặc dung môi có thể làm hỏng vỏ và các bộ phận bên trong của đồng hồ.
• Sử dụng đúng cách: Luôn sử dụng đồng hồ so đúng cách, tránh va đập mạnh, làm rơi hoặc tác động lực quá lớn lên đầu đo. Điều này sẽ giúp bảo vệ các bộ phận bên trong và kéo dài tuổi thọ của đồng hồ.
• Kiểm tra và hiệu chuẩn: Đồng hồ so cũng giống như bất kỳ dụng cụ đo lường nào khác, cần được kiểm tra và hiệu chuẩn định kỳ để đảm bảo độ chính xác. Bạn có thể mang đồng hồ đến các trung tâm kiểm định hoặc tự hiệu chuẩn tại nhà nếu có đủ kiến thức và dụng cụ.

VII. Nơi mua đồng hồ so uy tín, chất lượng trên thị trường

Việc lựa chọn một chiếc đồng hồ so chất lượng là điều vô cùng quan trọng, ảnh hưởng trực tiếp đến độ chính xác của kết quả đo lường và hiệu quả công việc của bạn. Vậy, làm thế nào để tìm được “người bạn đồng hành” đáng tin cậy trong thế giới đồng hồ so đa dạng này?

Trước hết, hãy tìm đến những nhà cung cấp uy tín, có kinh nghiệm lâu năm trong lĩnh vực đo lường và được khách hàng đánh giá cao. Ngoài ra, các sàn thương mại điện tử lớn như Shopee và Lazada cũng là nơi bạn có thể tìm mua đồng hồ so với nhiều lựa chọn về mẫu mã và giá cả. Tuy nhiên, khi mua hàng trên các sàn thương mại điện tử, bạn cần lưu ý lựa chọn những nhà bán hàng uy tín, có đánh giá tốt từ người mua và chính sách bảo hành rõ ràng.

Đừng quên so sánh giá cả, chính sách bảo hành và dịch vụ hậu mãi giữa các nhà cung cấp trước khi đưa ra quyết định cuối cùng. Chúc bạn tìm được chiếc đồng hồ so ưng ý và phù hợp với nhu cầu sử dụng của mình.

Đồng hồ so với khả năng đo lường chính xác tuyệt vời, đã và đang đóng góp không nhỏ vào sự phát triển của khoa học kỹ thuật và đời sống con người. Hy vọng rằng, với những chia sẻ từ TECHNO, bạn đã có cái nhìn đúng chuẩn về cách sử dụng đồng hồ so.
