Hướng dẫn cách đấu khởi động từ đơn giản, nhanh chóng

Cách đấu khởi động từ đúng kỹ thuật không chỉ đảm bảo an toàn mà còn giúp hệ thống điện hoạt động ổn định hơn. Bài viết dưới đây của TECHNO sẽ hướng dẫn chi tiết đấu dây khởi động từ cho các loại mạch phổ biến như 1 pha, 3 pha và máy nén khí.

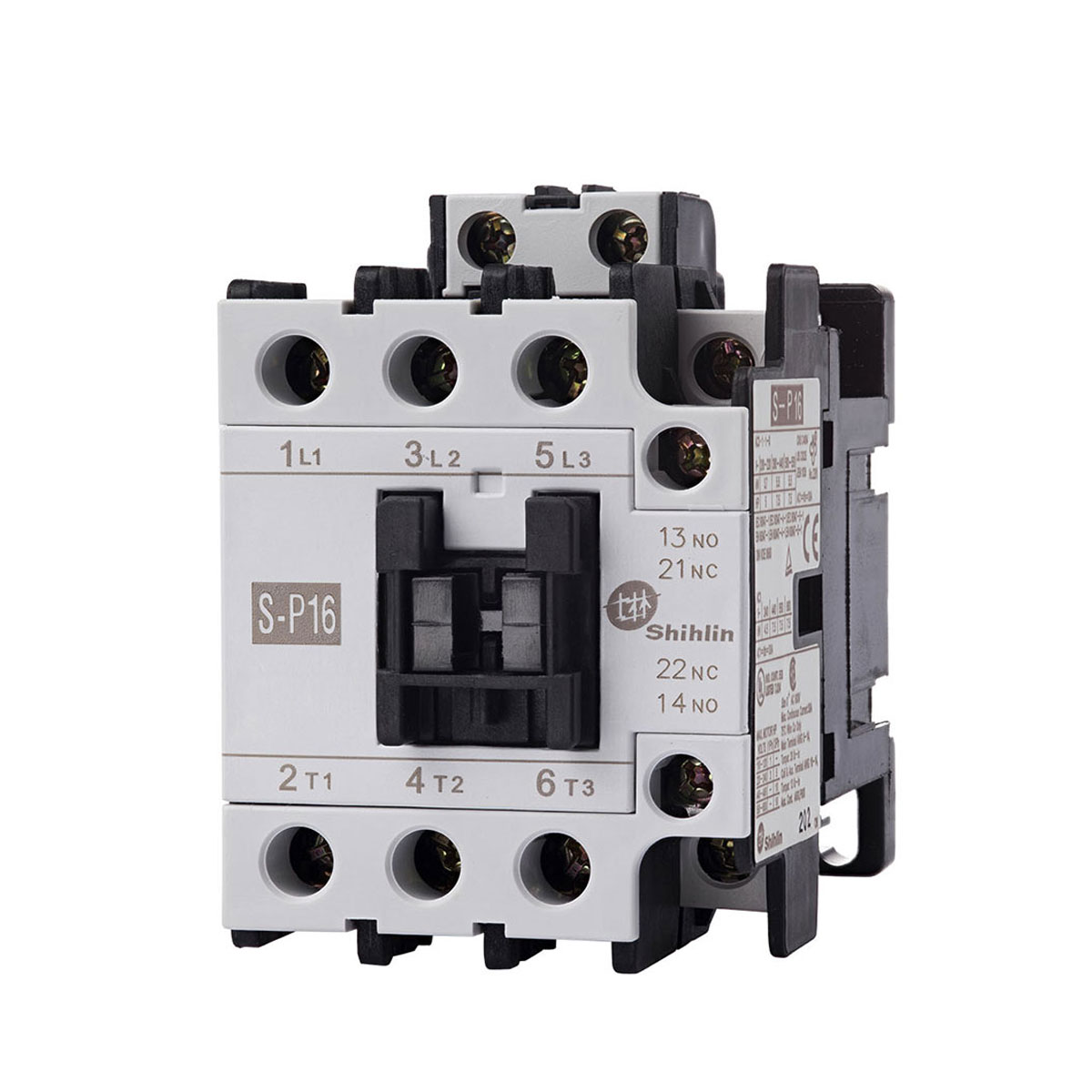

I. Khởi động từ là gì?

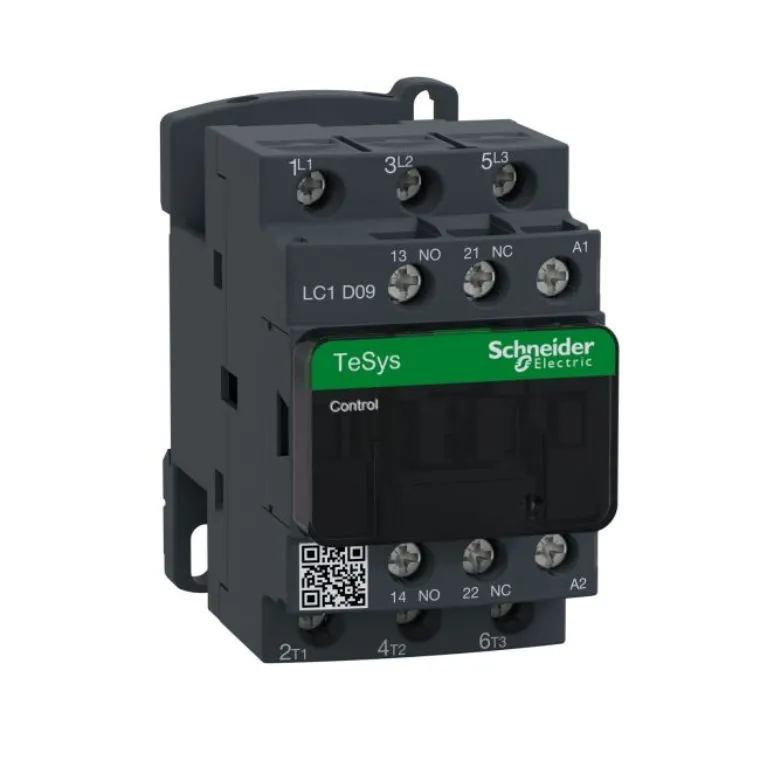

Trước khi tìm hiểu cách đấu khởi động từ, bạn cần phải biết khởi động từ là gì. Khởi động từ, còn được gọi là contactor hoặc công tắc tơ, là một thiết bị điện hạ áp được sử dụng phổ biến trong hệ thống điện công nghiệp và dân dụng. Đây là một khí cụ điện quan trọng, có vai trò chính trong việc đóng ngắt thường xuyên các mạch điện động lực để điều khiển và bảo vệ hệ thống.

II. Cấu tạo và chức năng của khởi động từ

Để giúp bạn biết cách đấu khởi động từ chính xác, hãy cùng tìm hiểu qua về cấu tạo và chức năng trước:

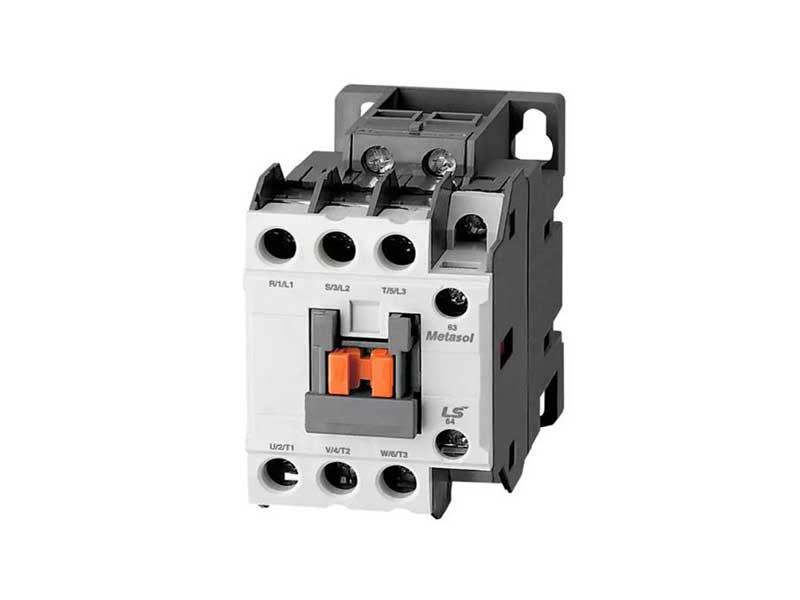

1. Cấu tạo

Khởi động từ được cấu tạo từ các thành phần chính sau:

• Nam châm điện:
  • Cuộn dây (cuộn hút): Bộ phận tạo lực từ khi được cấp điện.
  • Lõi từ: Bộ phận gồm hai phần: lõi tĩnh và lõi động. Khi có dòng điện chạy qua cuộn hút, lõi động bị hút về lõi tĩnh để đóng mạch.
• Hệ thống tiếp điểm:
  • Tiếp điểm chính: Tiếp điểm chính được thiết kế để đóng/ngắt mạch điện động lực (tải công suất lớn như động cơ, máy móc).
  • Tiếp điểm phụ: Bộ phận sử dụng trong mạch điều khiển, gửi tín hiệu điều khiển hoặc báo trạng thái hoạt động.
  • Loại tiếp điểm: Thường đóng (NC) và thường mở (NO).
• Lò xo: Bộ phận hỗ trợ đưa tiếp điểm về trạng thái ban đầu khi ngắt nguồn cấp cho cuộn dây.
• Vỏ bảo vệ: Vỏ thường được làm bằng chất liệu nhựa hoặc kim loại cách điện, bảo vệ các thành phần bên trong khỏi bụi bẩn, ẩm ướt, hoặc va đập. Ngoài ra cũng giữ an toàn khi đấu dây khởi động từ
• Bộ phận dập hồ quang: Bộ phận giảm thiểu hồ quang sinh ra khi đóng/ngắt mạch, bảo vệ tiếp điểm khỏi hư hỏng.

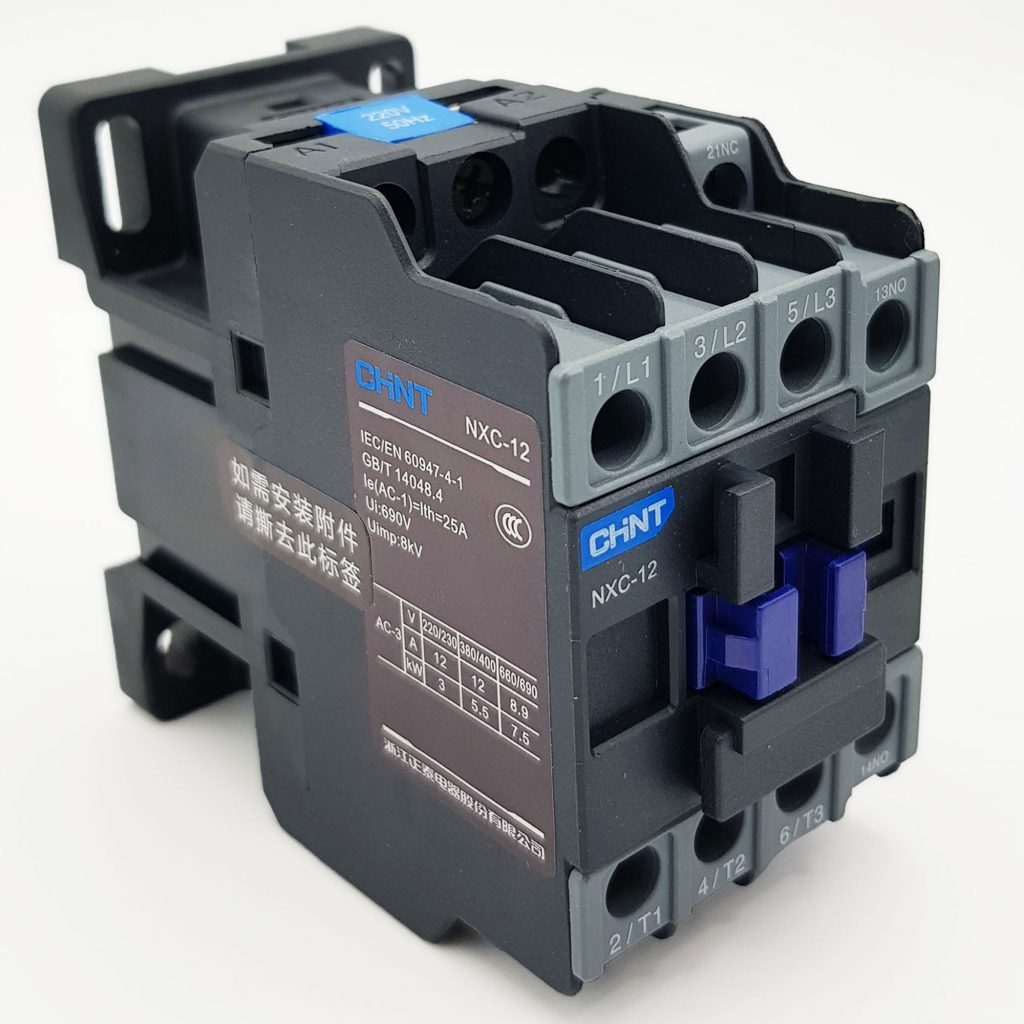

2. Chức năng của khởi động từ

Khởi động từ sẽ có các chức năng như sau:

• Đóng/ngắt mạch điện động lực: Khởi động từ điều khiển việc cung cấp nguồn điện cho động cơ, đèn chiếu sáng hoặc các thiết bị tiêu thụ công suất lớn.
• Điều khiển động cơ điện: Khởi động từ được sử dụng để kích hoạt, dừng hoặc thay đổi hướng quay của động cơ.
• Bảo vệ hệ thống điện (khi kết hợp với các thiết bị khác): Khi cách đấu khởi động từ thành công, thiết bị sẽ kết hợp với rơ le nhiệt để bảo vệ động cơ khỏi quá tải hoặc sự cố.
• Tích hợp trong mạch tự động hóa: Thiết bị là thành phần quan trọng trong hệ thống điều khiển tự động, đóng vai trò trung gian giữa nguồn điều khiển và tải.
• Đảm bảo an toàn: Khởi động từ giúp cách ly người vận hành khỏi nguồn điện cao thế khi thực hiện đóng/ngắt mạch.

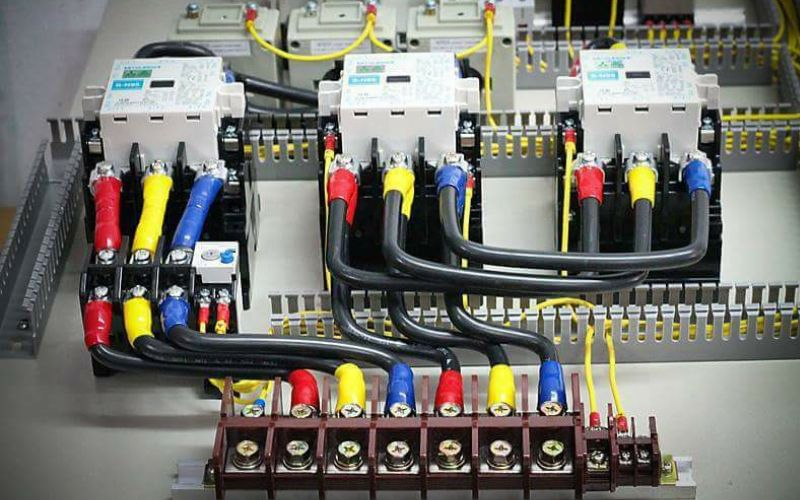

III. Tầm quan trọng của việc đấu khởi động từ

• Đảm bảo an toàn cho hệ thống điện: Việc đấu khởi động từ đúng cách giúp ngắt và đóng mạch điện một cách an toàn, bảo vệ thiết bị và người vận hành khỏi sự cố điện như chập, quá tải hay nguy cơ cháy nổ.
• Bảo vệ thiết bị và kéo dài tuổi thọ: Biết cách đấu khởi động từ giúp bảo vệ các thiết bị điện như động cơ, máy nén khí khỏi tình trạng quá tải, đồng thời giảm mài mòn và hư hỏng do tiếp xúc trực tiếp với điện áp cao.
• Điều khiển và tự động hóa hệ thống: Đấu dây khởi động từ giúp dễ dàng điều khiển thiết bị từ xa, tiết kiệm thời gian và công sức. Khi kết hợp với các thiết bị tự động hóa, khởi động từ đóng vai trò quan trọng trong việc điều khiển các quy trình sản xuất.
• Tối ưu hiệu suất vận hành: Biết cách đấu khởi động từ đúng giúp tối ưu hóa hoạt động của hệ thống điện, giảm thiểu tổn thất năng lượng và tăng hiệu quả sử dụng thiết bị.
• Tuân thủ các quy định về an toàn điện: Đấu khởi động từ đúng cách là quy định phải thực hiện để đảm bảo tuân thủ các quy định về an toàn điện, bảo vệ sức khỏe người sử dụng và tránh các rủi ro pháp lý.

IV. Hướng dẫn cách đấu khởi động từ

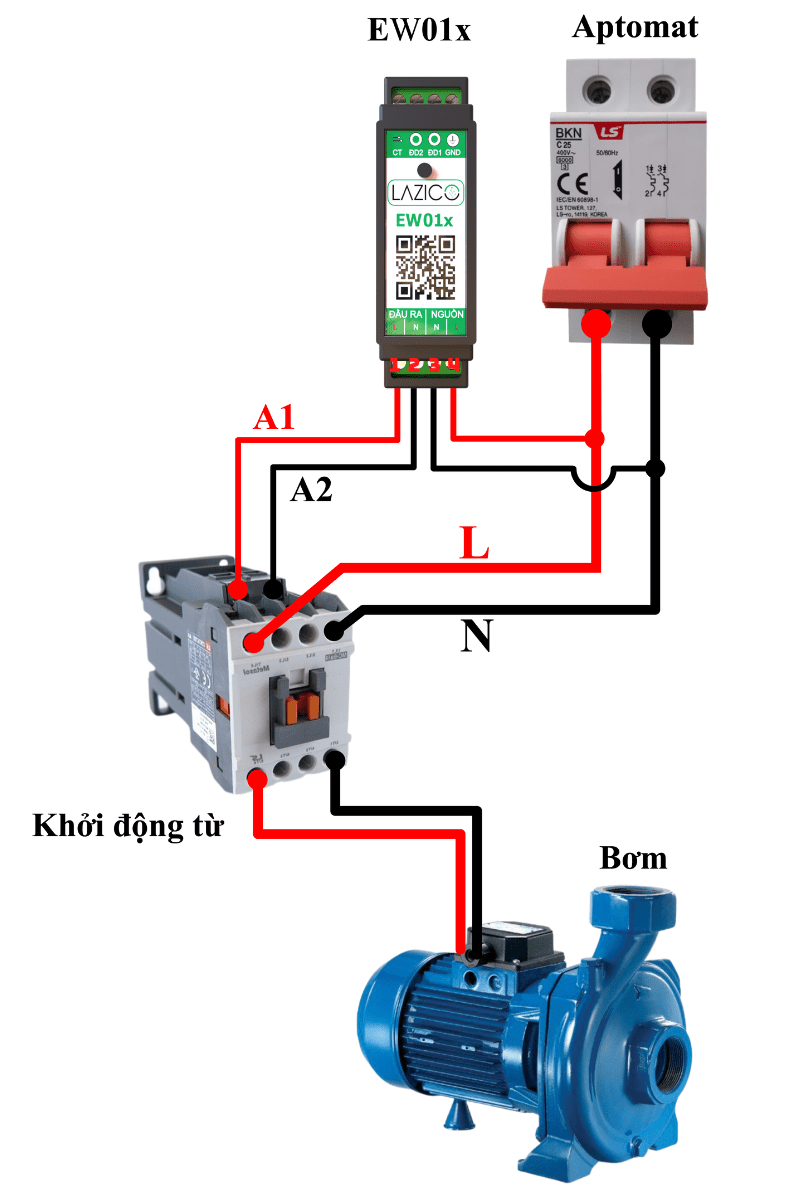

1. Đấu khởi động từ 1 pha

Khởi động từ 1 pha được sử dụng để điều khiển các thiết bị hoạt động bằng dòng điện 1 pha như quạt, máy bơm nước nhỏ hoặc đèn chiếu sáng.

Các cổng trên khởi động từ:

• A1, A2: Cổng cấp điện cho cuộn hút (220V AC hoặc 24V DC tùy loại).
• L1, L2 (hoặc L, N): Cổng đầu vào của dòng điện 1 pha.
• T1, T2: Cổng đầu ra nối với thiết bị tải.

Cách đấu khởi động từ

• Bạn nối nguồn 220V AC vào cổng L1, L2.
• Sau đó, bạn nối tải (ví dụ: động cơ 1 pha) vào cổng T1, T2.
• Cuối cùng, bạn nối cuộn hút (A1, A2) vào nguồn điều khiển:
  • Nếu dùng công tắc hoặc nút nhấn: Nút nhấn sẽ ngắt/mở nguồn cấp cho cuộn hút.
  • Nếu dùng rơ le: Hãy kết nối rơ le vào cuộn hút để tự động điều khiển.

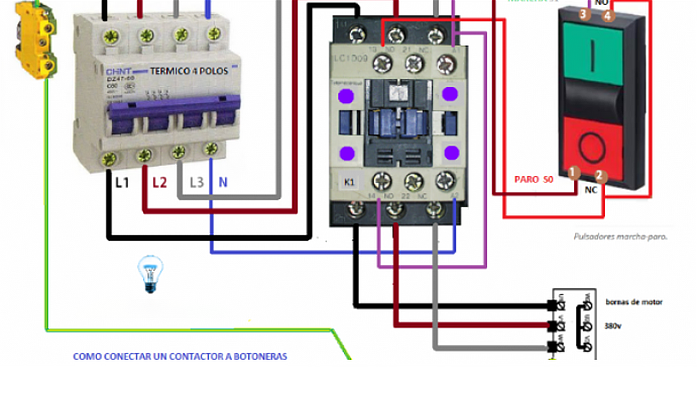

2. Đấu khởi động từ 3 pha

Khởi động từ 3 pha thường dùng để điều khiển động cơ công suất lớn, máy móc công nghiệp hoặc các thiết bị sử dụng nguồn 3 pha.

Các cổng trên khởi động từ:

• A1, A2: Cổng cấp điện cho cuộn hút (thường là 220V hoặc 380V tùy loại khởi động từ).
• L1, L2, L3: Đầu vào của dòng điện 3 pha.
• T1, T2, T3: Đầu ra nối với tải (động cơ 3 pha).

Cách đấu khởi động từ:

• Đầu tiên, bạn nối 3 pha (R, S, T) từ nguồn vào L1, L2, L3.
• Sau đó , bạn nối 3 dây của tải (động cơ) vào T1, T2, T3.
• Bạn cần nối cuộn hút (A1, A2) với nguồn điều khiển:
  • Bạn có thể sử dụng nút nhấn ON/OFF để điều khiển cuộn hút.

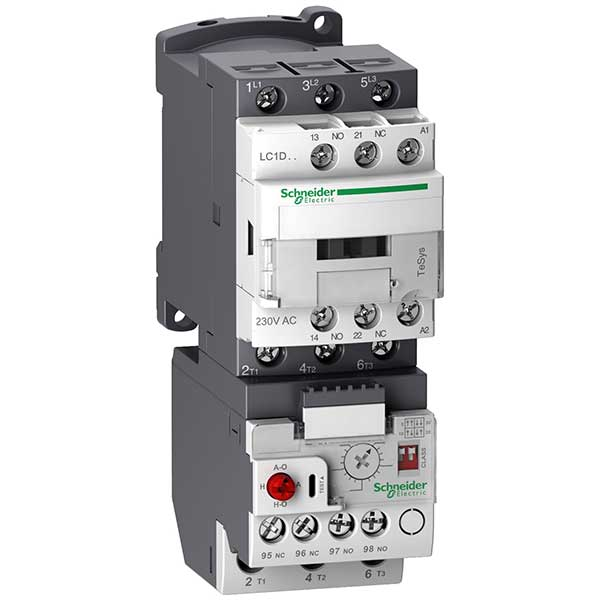

  • Bạn có thể kết hợp với rơ le nhiệt để bảo vệ động cơ khỏi quá tải.

3. Đấu khởi động từ cho máy nén khí

Máy nén khí thường sử dụng động cơ 3 pha hoặc 1 pha, tùy thuộc vào công suất. Dưới đây là hướng dẫn cách đấu khởi động từ cho máy nén khí phổ biến:

Các cổng trên khởi động từ:

• A1, A2: Cuộn hút (dùng để điều khiển khởi động từ).
• L1, L2, L3: Đầu vào nguồn điện.
• T1, T2, T3: Đầu ra cấp điện cho máy nén khí.

Cách đấu khởi động từ:

• Đầu tiên, bạn nối nguồn cấp (1 pha hoặc 3 pha) vào L1, L2, L3.
• Sau đó, bạn cần nối máy nén khí vào T1, T2, T3.
• Đối với máy nén khí tự động:
  • Cảm biến áp suất: Khởi động từ được nối vào mạch điều khiển để ngắt nguồn khi áp suất đạt mức cài đặt.
  • Nút nhấn khởi động và dừng: Hãy kết nối với cuộn hút (A1, A2) để điều khiển bật/tắt máy nén khí.

V. Lưu ý khi đấu khởi động từ

Trong quá trình học cách đấu khởi động từ, bạn cần lưu ý những điều sau đây:

• Chọn khởi động từ phù hợp với công suất tải (dòng định mức).
• Sử dụng dây dẫn đủ tiết diện để đảm bảo an toàn và tránh quá tải.
• Kiểm tra sơ đồ đấu nối của khởi động từ trước khi thực hiện.
• Cách ly nguồn điện trước khi đấu dây để tránh rủi ro về an toàn.
• Nếu hệ thống phức tạp, bạn nên kết hợp với các thiết bị bảo vệ như rơ le nhiệt hoặc cầu chì.

Trên đây là hướng dẫn chi tiết về cách đấu khởi động từ, nếu bạn muốn mua thiết bị chất lượng, hãy liên hệ ngay tới TECHNO để được tư vấn trực tiếp nhé!
