Điều khiển động cơ servo đóng vai trò quan trọng trong các hệ thống tự động hóa, mang lại độ chính xác cao và hiệu suất tối ưu. Bài viết này của TECHNO sẽ giúp bạn khám phá chi tiết về nguyên lý hoạt động, phương pháp điều khiển và lợi ích vượt trội mà động cơ servo mang lại.

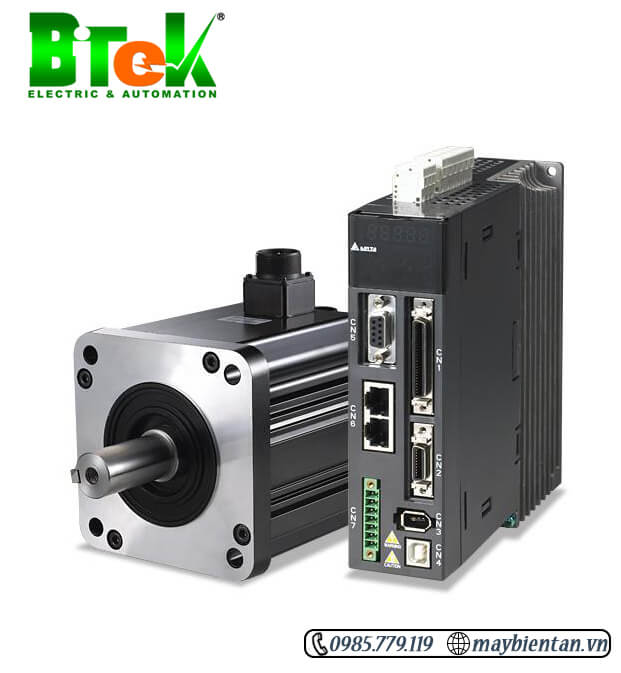

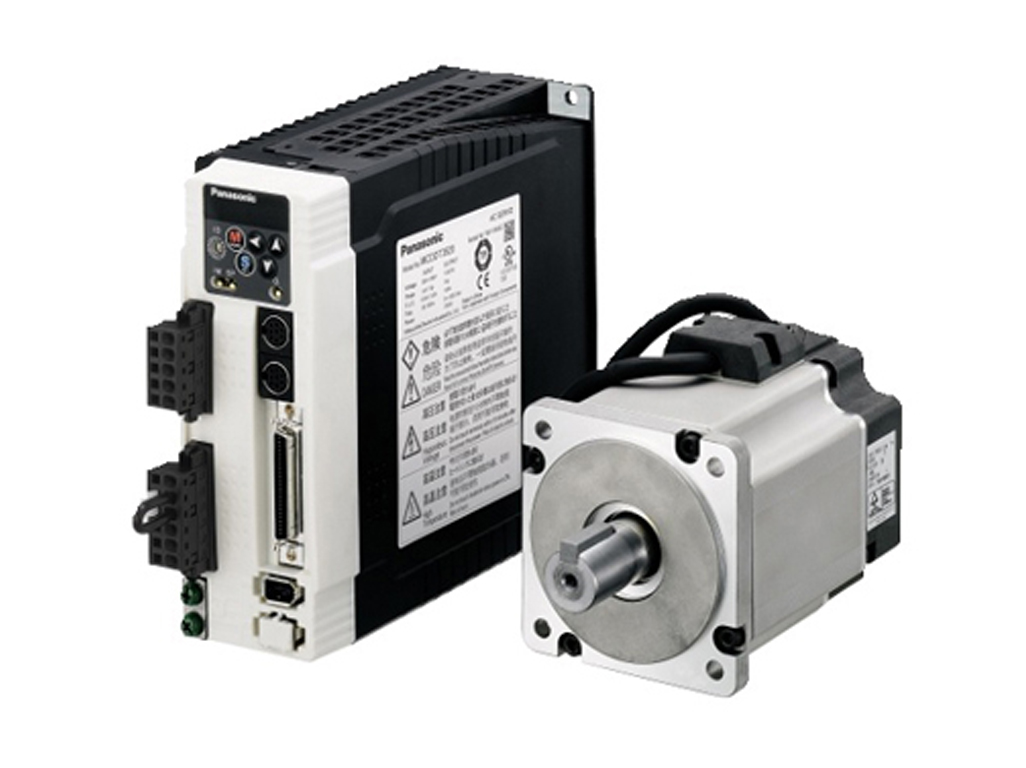

I. Bộ điều khiển động cơ servo là gì?
Bộ điều khiển động cơ servo đóng vai trò quan trọng trong hệ thống điều khiển tự động, được thiết kế để kiểm soát chuyển động và vị trí của động cơ servo. Thiết bị này giúp động cơ hoạt động chính xác theo các yêu cầu đã đặt, đảm bảo tính ổn định, độ chính xác cao và phản hồi nhanh trong quá trình vận hành.
II. Cấu tạo và nguyên lý hoạt động
1. Cấu tạo
Bộ điều khiển động cơ servo bao gồm các thành phần chính như sau:
- Bộ vi xử lý (Controller): Đây là trung tâm xử lý, thực hiện các thuật toán điều khiển servo và phân tích tín hiệu.
- Mạch công suất (Power Drive Unit): Bộ phận này của bộ điều khiển động cơ servo giúp biến đổi nguồn điện và cung cấp năng lượng cho động cơ servo. Thành phần thường bao gồm các mạch biến tần để điều chỉnh điện áp và dòng điện đầu ra.
- Cảm biến phản hồi (Feedback Sensor): Bao gồm:
- Encoder/quang học: Đo vị trí và tốc độ của động cơ.
- Resolver: Cảm biến chuyên dụng đo góc quay với độ chính xác cao. Các cảm biến này gửi tín hiệu phản hồi về bộ điều khiển để điều chỉnh chính xác.
- Mạch điều chỉnh (Control Circuit): Bộ phận thực hiện các thuật toán điều khiển, thường sử dụng các phương pháp như PID (Proportional-Integral-Derivative) để đảm bảo động cơ hoạt động ổn định và chính xác.
- Giao tiếp người dùng (User Interface): Giao diện để người vận hành bộ điều khiển động cơ servo cài đặt hoặc giám sát thông số, có thể là màn hình LCD, nút bấm hoặc kết nối với máy tính.
2. Nguyên lý hoạt động của bộ điều khiển động cơ servo
Bộ điều khiển động cơ servo hoạt động dựa trên cơ chế vòng điều khiển kín (closed-loop control). Đầu tiên, bộ điều khiển nhận tín hiệu đầu vào từ các nguồn như PLC hoặc vi điều khiển, chứa thông tin về vị trí, tốc độ hoặc lực mong muốn.
Tiếp theo, bộ điều khiển so sánh tín hiệu đầu vào với tín hiệu phản hồi từ cảm biến gắn trên động cơ, như encoder hoặc resolver. Nếu có sai lệch, hệ thống sẽ tính toán và gửi tín hiệu điều chỉnh đến động cơ, thay đổi dòng điện hoặc điện áp để đạt trạng thái yêu cầu.
Quá trình điều chỉnh này diễn ra liên tục với sự hỗ trợ của cảm biến phản hồi, đảm bảo động cơ hoạt động chính xác và ổn định. Nhờ cơ chế này, bộ điều khiển động cơ servo mang lại hiệu suất cao, phù hợp với các ứng dụng đòi hỏi độ chính xác như robot, máy CNC và dây chuyền tự động hóa.
III. Các loại động cơ servo
Động cơ servo được phân loại dựa trên cấu tạo và các thành phần tích hợp như hộp số hoặc encoder. Dưới đây là mô tả chi tiết các loại động cơ servo phổ biến:

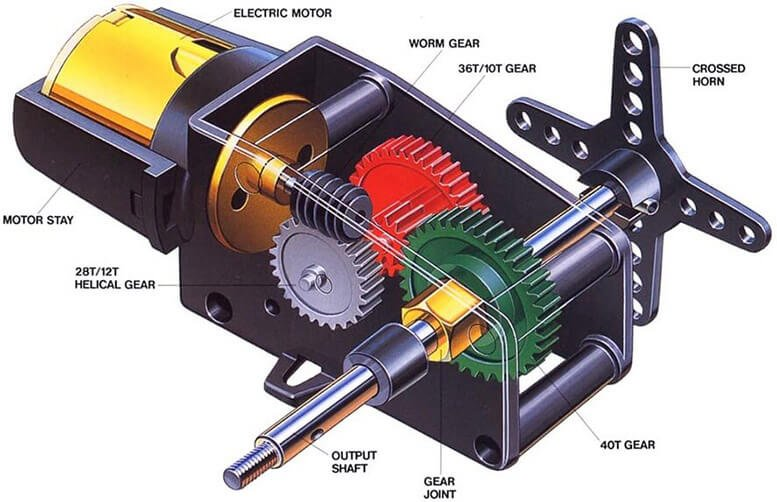

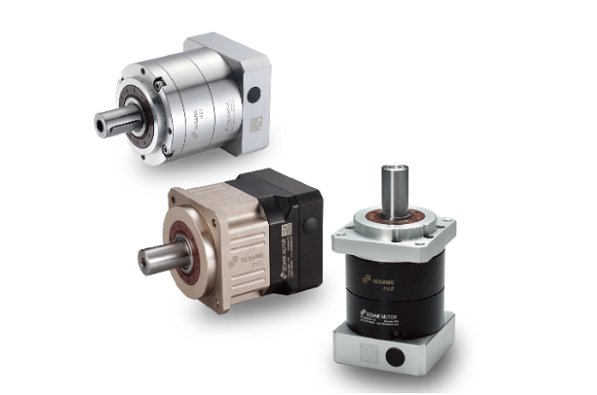

1. Động cơ servo có hộp số
Loại động cơ này được tích hợp hộp số giảm tốc để tăng mô-men xoắn và giảm tốc độ quay, giúp động cơ chịu tải nặng tốt hơn. Hộp số còn đảm bảo động cơ hoạt động chính xác hơn trong các ứng dụng yêu cầu lực lớn và độ ổn định cao. Bộ điều khiển động cơ servo có hộp số thường được sử dụng trong robot công nghiệp, hệ thống băng tải tải trọng lớn và máy ép.

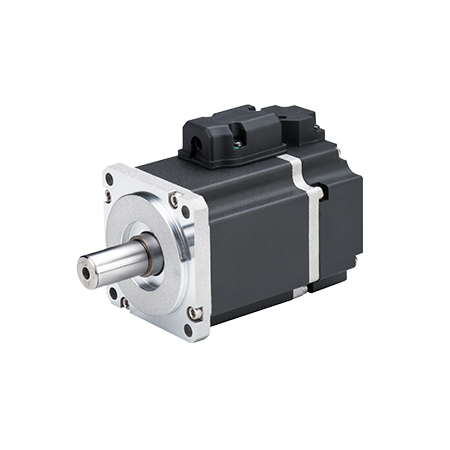

2. Động cơ servo không có hộp số
Đây là loại động cơ hoạt động trực tiếp mà không thông qua hộp số. Nó có tốc độ quay cao, thiết kế nhỏ gọn và ít bị hao mòn cơ học. Tuy nhiên, mô-men xoắn thấp hơn, phù hợp với các ứng dụng cần tốc độ cao nhưng tải nhẹ, như máy in 3D, máy CNC mini và các hệ thống tự động hóa trong không gian hẹp.

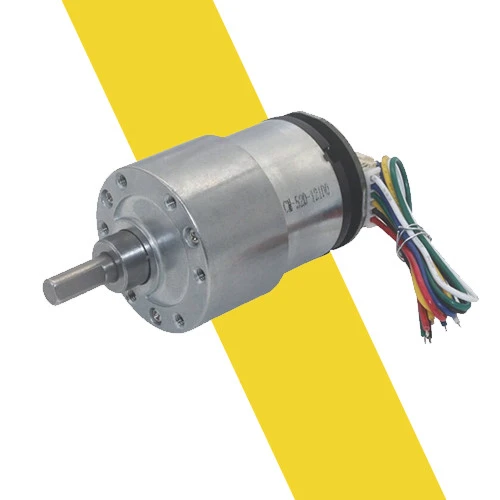

3. Động cơ servo có encoder
Loại động cơ này được tích hợp encoder để đo và phản hồi chính xác vị trí, tốc độ quay của trục động cơ. Nhờ đó, thiết bị đảm bảo khả năng điều khiển chính xác trong các ứng dụng yêu cầu độ chính xác cao như máy CNC, cánh tay robot công nghiệp hoặc hệ thống laser cắt. Đây là lựa chọn tối ưu cho các hệ thống cần kiểm soát chính xác và phản hồi nhanh.
4. Động cơ servo không có encoder
Động cơ này không tích hợp encoder, hoạt động mà không cần phản hồi chính xác về vị trí hoặc tốc độ. Thiết bị có thiết kế đơn giản, giá thành thấp và phù hợp với các ứng dụng cơ bản không đòi hỏi độ chính xác cao như thiết bị thử nghiệm đơn giản hoặc các hệ thống điều khiển không yêu cầu tải trọng lớn.
IV. Nguyên tắc điều khiển động cơ servo
Nguyên tắc điều khiển động cơ servo dựa trên cơ chế vòng kín, nơi bộ điều khiển điều chỉnh liên tục các thông số của động cơ để đạt được độ chính xác cao. Bộ điều khiển có thể điều chỉnh vị trí, tốc độ hoặc lực của động cơ tùy theo yêu cầu của ứng dụng.
Bộ điều khiển servo so sánh tín hiệu đầu vào với tín hiệu phản hồi từ cảm biến gắn trên động cơ. Khi phát hiện sai lệch, bộ điều khiển sẽ tự động điều chỉnh dòng điện hoặc điện áp để động cơ đạt được trạng thái mong muốn.
Cảm biến như encoder hoặc resolver cung cấp thông tin phản hồi về trạng thái thực tế của động cơ, giúp bộ điều khiển thực hiện các điều chỉnh chính xác. Quá trình này đảm bảo động cơ luôn vận hành ổn định và chính xác.

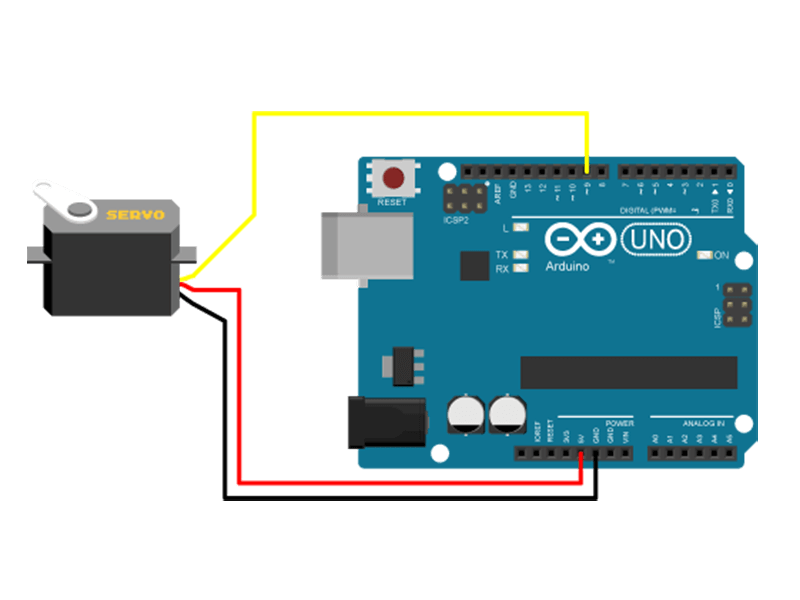

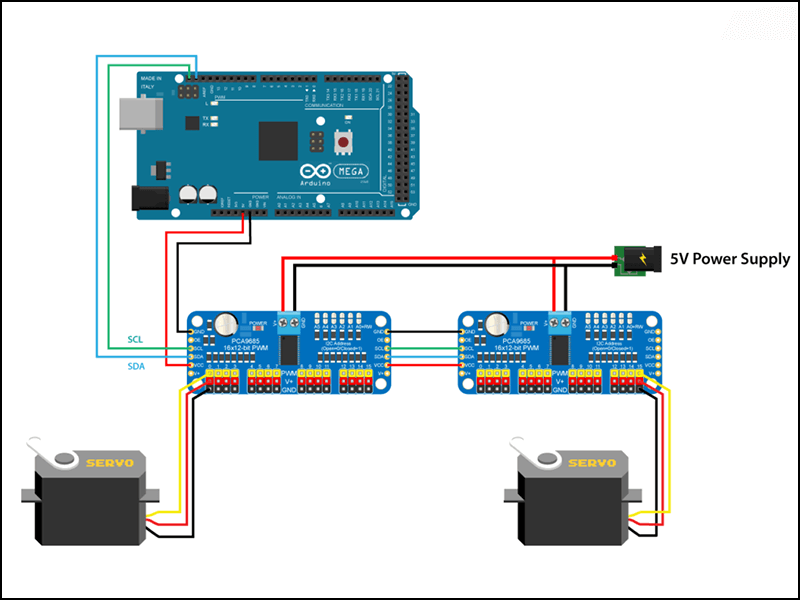

V. Sơ đồ mạch điều khiển động cơ servo
Sơ đồ mạch điều khiển động cơ servo thường bao gồm các thành phần chính sau:
- Nguồn điện: Bộ phận hỗ trợ cung cấp điện năng cho động cơ và bộ điều khiển.

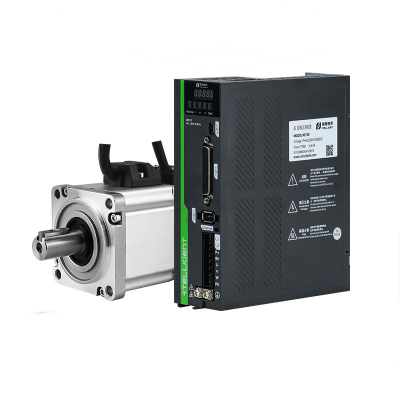

- Bộ điều khiển (Servo Driver): Bộ phận nhận tín hiệu điều khiển từ bộ điều khiển chính (PLC, vi điều khiển) và điều chỉnh dòng điện, điện áp cung cấp cho động cơ.
- Cảm biến phản hồi (Encoder/Resolver): Bộ phận cung cấp tín hiệu về vị trí, tốc độ của động cơ về bộ điều khiển để so sánh với tín hiệu đầu vào.
- Động cơ servo: Đây là nơi nhận tín hiệu điều chỉnh từ bộ điều khiển và thực hiện các chuyển động theo yêu cầu.
- Bộ điều khiển động cơ servo chính (PLC hoặc vi điều khiển): Cung cấp tín hiệu đầu vào về vị trí, tốc độ hoặc lực và giám sát quá trình điều khiển.
Mạch điều khiển hoạt động trong vòng kín, liên tục điều chỉnh để đảm bảo động cơ hoạt động chính xác theo tín hiệu đầu vào.
VI. Ứng dụng của động cơ servo
Động cơ servo được ứng dụng rộng rãi trong các lĩnh vực yêu cầu độ chính xác cao và điều khiển mượt mà.
- Robot tự động: Bộ điều khiển động cơ servo giúp các cánh tay robot thực hiện các chuyển động chính xác và linh hoạt, được sử dụng trong sản xuất, lắp ráp và các ứng dụng y tế.
- Máy CNC (Computer Numerical Control): Trong máy CNC, động cơ servo điều khiển chính xác các chuyển động của trục máy, giúp gia công các chi tiết với độ chính xác và tốc độ cao.

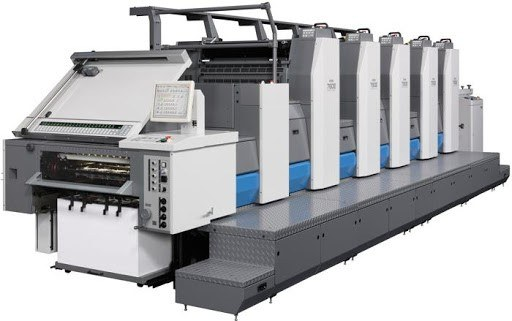

- Hệ thống tự động hóa công nghiệp: Bộ điều khiển động cơ servo được sử dụng trong các dây chuyền sản xuất tự động để điều khiển các băng chuyền, thiết bị di chuyển và các quá trình đóng gói, lắp ráp.
- Máy in 3D: Động cơ servo điều khiển sự di chuyển của các trục máy in 3D, giúp tạo ra các chi tiết với độ chính xác cao, phù hợp với yêu cầu thiết kế.
- Hệ thống lái tự động trong xe hơi: Động cơ servo được sử dụng trong các hệ thống lái tự động và điều khiển hướng trong ô tô, giúp tăng cường tính năng tự động và chính xác.
VII. Hướng dẫn lựa chọn và bảo trì động cơ servo
Cách chọn động cơ servo
Để chọn được bộ điều khiển động cơ servo phù hợp, cần xem xét các yếu tố sau:
Yêu cầu kỹ thuật
- Mô-men xoắn và tốc độ: Bạn hãy chọn động cơ có khả năng đáp ứng lực và tốc độ yêu cầu của ứng dụng.
- Độ chính xác: Bạn cần sử dụng động cơ có encoder hoặc cảm biến phù hợp nếu cần độ chính xác cao.
- Tải trọng: Hãy xác định loại tải (liên tục hay thay đổi) để chọn động cơ có công suất và hiệu suất tương ứng.
Loại động cơ servo
- Có hộp số hoặc không: Nếu cần tăng mô-men xoắn, động cơ có hộp số là lựa chọn tốt. Còn nếu lựa chọn đơn giản, bạn có thể lựa chọn bộ điều khiển động cơ servo không hộp số.
- Loại cảm biến phản hồi: Bạn lựa chọn dựa trên ưu điểm của hai loại gồm: Encoder quang học cho độ chính xác cao; resolver thích hợp trong môi trường khắc nghiệt.
Điều kiện làm việc
- Nhiệt độ và độ ẩm: Bạn có thể chọn động cơ có khả năng chịu được nhiệt độ hoặc môi trường làm việc khắc nghiệt.
- Kích thước và thiết kế: Hãy đảm bảo động cơ phù hợp với không gian lắp đặt.
Hướng dẫn chi tiết cách bảo trì động cơ servo
Bảo trì định kỳ giúp động cơ servo hoạt động ổn định và kéo dài tuổi thọ:
- Kiểm tra và làm sạch động cơ servo: Đảm bảo động cơ servo sạch sẽ, không có bụi bẩn, dầu mỡ hoặc tạp chất. Bạn có thể sử dụng khăn mềm hoặc máy thổi khí để làm sạch vỏ động cơ và các bộ phận bên ngoài.
- Kiểm tra cảm biến phản hồi trong hệ thống điều khiển động cơ servo: Kiểm tra hoạt động của encoder hoặc resolver để đảm bảo tín hiệu phản hồi chính xác. Nếu có sự sai lệch hoặc mất tín hiệu, cần khắc phục kịp thời để hệ thống điều khiển servo hoạt động ổn định.
- Kiểm tra và bôi trơn các bộ phận cơ khí của động cơ servo: Kiểm tra các trục và ổ bi của động cơ servo xem có mài mòn hay không. Bôi trơn định kỳ các bộ phận cơ khí để đảm bảo động cơ servo hoạt động trơn tru và giảm mài mòn.
- Kiểm tra dây dẫn và kết nối điện của hệ thống điều khiển động cơ servo: Đảm bảo các kết nối điện giữa động cơ servo và bộ điều khiển không bị lỏng hoặc hư hỏng. Kiểm tra các dây dẫn để tránh hiện tượng chập điện hoặc mất tín hiệu.
- Cập nhật phần mềm và firmware cho bộ điều khiển động cơ servo: Kiểm tra xem có bản cập nhật phần mềm hoặc firmware mới cho bộ điều khiển không. Cập nhật để duy trì tính tương thích và tối ưu hóa hiệu suất của hệ thống điều khiển động cơ servo.
VIII. So sánh bộ điều khiển servo với biến tần
Dưới đây là sự so sánh giữa bộ điều khiển động cơ servo và biến tần, hai thiết bị quan trọng trong hệ thống điều khiển động cơ.
| Tiêu chí | Bộ điều khiển động cơ servo | Biến tần |
| Chức năng | Điều khiển đúng vị trí, tốc độ và mô-men xoắn của động cơ. | Điều khiển tốc độ động cơ bằng cách điều chỉnh tần số điện áp. |
| Độ chính xác | Cao, có khả năng điều khiển vị trí và phản hồi chính xác. | Thấp hơn, chủ yếu điều khiển tốc độ mà không tập trung vào vị trí. |
| Loại động cơ sử dụng | Động cơ servo (có encoder hoặc resolver). | Động cơ không đồng bộ (induction motor) hoặc động cơ đồng bộ. |
| Phản hồi | Có phản hồi liên tục từ cảm biến để điều chỉnh chính xác. | Không có phản hồi chính xác về vị trí hoặc mô-men xoắn. |
| Khả năng chịu tải | Tốt trong các ứng dụng tải nặng và thay đổi đột ngột. | Thích hợp với các ứng dụng tải nhẹ và không có thay đổi tải đột ngột. |
| Chi phí | Thường cao hơn do tính năng và độ chính xác cao. | Thấp hơn so với bộ điều khiển servo, tiết kiệm chi phí. |
| Ứng dụng phổ biến | Robot công nghiệp, máy CNC, thiết bị tự động hóa yêu cầu độ chính xác cao. | Hệ thống bơm, quạt, thang máy, băng tải, HVAC và các ứng dụng công nghiệp cần điều khiển tốc độ. |
Trên đây là tất cả thông tin về điều khiển động cơ servo. Nếu bạn muốn tư vấn cụ thể về sản phẩm, hãy liên hệ ngay tới TECHNO để được hỗ trợ nhé!
