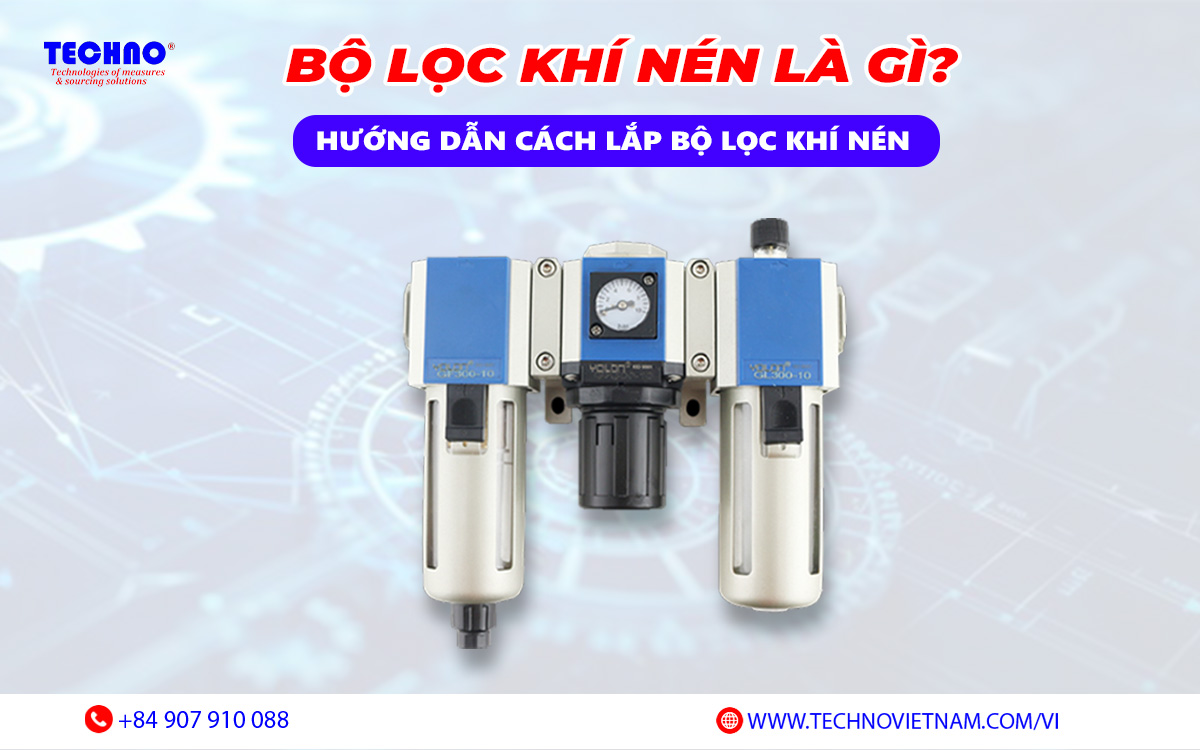

Bộ lọc khí nén đóng vai trò then chốt trong việc duy trì hiệu suất hoạt động và kéo dài tuổi thọ của các thiết bị khí nén. Vậy bộ lọc khí nén là gì và đâu là cách lắp bộ lọc khí nén chính xác? Cùng TECHNO tìm hiểu chi tiết hơn về chủ đề này trong bài viết dưới đây nhé.
I. Bộ lọc khí nén là gì?
Bộ lọc khí nén là thiết bị quan trọng trong hệ thống khí nén, có chức năng loại bỏ các tạp chất có hại như bụi bẩn, hơi nước, dầu… khỏi khí nén. Nhờ đó, nguồn khí nén được làm sạch, đảm bảo chất lượng cho hoạt động của các thiết bị sử dụng khí nén, kéo dài tuổi thọ và nâng cao hiệu suất làm việc của hệ thống.
II. Tại sao cần sử dụng bộ lọc khí nén?
Mặc dù khí nén là nguồn năng lượng sạch và hiệu quả, nhưng trong quá trình tạo ra và vận chuyển, khí nén thường bị lẫn các tạp chất như bụi bẩn, hơi nước, dầu… Việc nắm được Cách lắp bộ lọc khí nén là vô cùng quan trọng bởi những lý do sau:
- Bảo vệ thiết bị: Các tạp chất trong khí nén có thể gây mài mòn, tắc nghẽn hoặc hư hỏng các bộ phận của máy móc, đặc biệt là các chi tiết chuyển động như van, piston và xi lanh. Bộ lọc khí nén sẽ loại bỏ các tạp chất này, giúp bảo vệ thiết bị và kéo dài tuổi thọ.
- Nâng cao tuổi thọ: Việc các bộ phận của máy nén khí tiếp xúc với khí nén sạch sẽ làm giảm thiểu sự ăn mòn và hư hỏng, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống.
- Đảm bảo chất lượng khí nén: Trong một số ngành công nghiệp như thực phẩm, dược phẩm và y tế, yêu cầu về độ sạch của khí nén rất cao. Thực hiện cách lắp bộ lọc khí nén sẽ đảm bảo nguồn khí nén đạt tiêu chuẩn chất lượng cần thiết.
- Nâng cao hiệu suất: Khi không khí sạch, các thiết bị khí nén sẽ hoạt động hiệu quả hơn, giảm thiểu ma sát và tổn thất năng lượng, giúp tiết kiệm chi phí vận hành.
III. Cấu tạo bộ lọc khí nén
Trước khi đến với phần cách lắp bộ lọc khí nén, chúng ta cần nắm rõ được cấu tạo của chúng gồm những gì. Bộ lọc khí nén được thiết kế đơn giản nhưng hiệu quả, bao gồm các thành phần chính sau đây:
1. Đầu dẫn khí vào và đầu dẫn khí ra
Hai đầu nối này có nhiệm vụ dẫn khí nén vào bộ lọc để loại bỏ tạp chất và dẫn khí nén sạch ra cung cấp cho các thiết bị, máy móc trong hệ thống. Chúng thường được thiết kế dạng ren tiêu chuẩn, giúp dễ dàng kết nối với đường ống dẫn khí.
2. Cốc lọc
Cốc lọc là “trái tim” của bộ lọc khí nén, nơi diễn ra quá trình lọc và tách tạp chất. Bên trong cốc lọc chứa các phần tử lọc được làm từ các vật liệu như sợi thủy tinh, sợi kim loại hoặc vật liệu tổng hợp, có kích thước lọc đa dạng từ 5 đến 70µm, giúp loại bỏ hiệu quả các hạt bụi, hơi nước và các tạp chất khác.
Tùy thuộc vào thiết kế và nhu cầu sử dụng, bộ lọc có thể có một, hai hoặc ba cốc lọc. Một số bộ lọc còn được trang bị thêm đồng hồ đo áp suất, giúp người dùng theo dõi áp suất khí nén trong hệ thống.
3. Van chỉnh áp suất
Van điều chỉnh áp suất có vai trò quan trọng trong việc duy trì áp suất khí nén đầu ra ở mức ổn định, đảm bảo an toàn cho hệ thống và các thiết bị sử dụng khí nén.
4. Van xả đáy
Van xả đáy được thiết kế để xả bỏ các tạp chất, nước ngưng tụ tích tụ dưới đáy cốc lọc. Người dùng có thể dễ dàng xả các chất bẩn này bằng cách nhấn nút xả khi cần thiết. Để tiện lợi hơn, một số bộ lọc còn được trang bị cốc xả tự động.
IV. Quy trình hoạt động của bộ lọc khí nén
Bộ lọc khí nén hoạt động dựa trên nguyên lý kết hợp lực ly tâm và cơ chế lọc, giúp loại bỏ hiệu quả các tạp chất khỏi khí nén. Trên thực tế, quy trình hoạt động của bộ lọc khí nén diễn ra như sau:
- Bước 1: Dẫn khí vào: Khí nén từ máy nén hoặc nguồn cung cấp được dẫn vào bộ lọc thông qua đầu nối vào.
- Bước 2: Tách tạp chất thô: Khi đi vào bộ lọc, khí nén được dẫn qua một đường dẫn đặc biệt tạo ra chuyển động xoáy. Lực ly tâm sinh ra từ chuyển động xoáy này sẽ đẩy các hạt bụi, giọt nước và tạp chất có kích thước lớn văng ra xa tâm, va chạm vào thành cốc lọc và rơi xuống đáy cốc.
- Bước 3: Lọc tinh: Sau khi loại bỏ tạp chất thô, khí nén tiếp tục đi qua lõi lọc. Tại đây, các phần tử lọc với kích thước lỗ siêu nhỏ sẽ giữ lại các hạt bụi mịn, hơi nước và các tạp chất còn sót lại, đảm bảo khí nén đầu ra đạt độ sạch cao.
- Bước 4: Điều chỉnh áp suất: Khí nén sạch sau khi lọc sẽ đi qua van điều chỉnh áp suất. Van này có nhiệm vụ duy trì áp suất khí nén đầu ra ở mức ổn định, phù hợp với yêu cầu của hệ thống và thiết bị sử dụng.
- Bước 5: Dẫn khí ra: Cuối cùng, khí nén sạch và đã được điều chỉnh áp suất sẽ được dẫn ra ngoài qua đầu nối ra, cung cấp cho các thiết bị, máy móc trong hệ thống khí nén.
V. Phân loại cốc lọc khí nén
Bộ lọc khí nén được phân loại dựa trên nhiều tiêu chí khác nhau, giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Dưới đây là 3 cách phân loại phổ biến nhất trên thị trường hiện nay:
1. Theo nhu cầu sử dụng
Tùy theo quy mô hoạt động cũng như nhu cầu sử dụng mà mỗi cá nhân hay doanh nghiệp lại lựa chọn những loại bộ lọc khí nén khác nhau. Để đáp ứng nhu cầu này, trên thị trường hiện nay có 2 loại bộ lọc khí nén chính:
- Bộ lọc khí nén mini: Thường được sử dụng cho các thiết bị khí nén nhỏ gọn, dòng máy nén khí piston với nhu cầu sử dụng khí nén thấp. Bộ lọc mini có thiết kế nhỏ gọn, dễ dàng lắp đặt và di chuyển. Chúng thường được chia thành hai loại: Bộ lọc đơn và Bộ lọc đôi.
- Bộ lọc khí nén công nghiệp: Được thiết kế cho các hệ thống khí nén quy mô lớn, yêu cầu lưu lượng và áp suất khí nén cao. Bộ lọc công nghiệp thường có cấu tạo phức tạp hơn, bao gồm nhiều cấp lọc với kích thước lọc khác nhau (lọc thô, lọc tinh, lọc siêu tinh), giúp loại bỏ tối ưu bụi bẩn, tạp chất và hơi nước trong khí nén.
2. Phân loại theo thương hiệu
Trên thị trường có rất nhiều thương hiệu bộ lọc khí nén với chất lượng và giá thành đa dạng, một số thương hiệu phổ biến có thể kể đến bao gồm:
- SMC (Nhật Bản): Nổi tiếng với độ bền cao, khả năng chịu áp lực tốt và hoạt động ổn định trong môi trường khắc nghiệt.
- STNC (Trung Quốc): Ưu điểm là giá thành rẻ, mẫu mã đa dạng và có nhiều kích cỡ ren khác nhau.
- Airtac (Đài Loan): Được sản xuất từ vật liệu chất lượng cao, có giá thành hợp lý và dễ dàng tìm mua.
- CIM (Nhật Bản): Thương hiệu cao cấp với khả năng lọc sạch tối ưu, cách lắp bộ lọc khí nén đơn giản, tuy nhiên giá thành khá cao.
3. Theo chức năng lọc
Ngoài ra, cách lắp bộ lọc khí nén còn được phân loại dựa trên chức năng lọc, bao gồm:
- Bộ lọc dạng hạt: Chuyên dụng cho môi trường khí nén chứa nhiều hạt bụi kích thước lớn, giúp bảo vệ thiết bị khỏi hư hỏng.
- Bộ lọc than hoạt tính: Sử dụng than hoạt tính để hấp thụ hơi ẩm, mùi hôi, phù hợp với các ngành yêu cầu độ sạch cao như thực phẩm, y tế.
- Bộ lọc hợp nhất: Loại bỏ đồng thời nước, dầu và bụi bẩn với kích thước siêu nhỏ.
- Bộ lọc kết hợp lạnh: Dùng cho hệ thống khí nén hoạt động trong môi trường nhiệt độ thấp, ngăn ngừa hiện tượng ngưng tụ hơi nước.
- Bộ lọc nạp khí nén: Thường được sử dụng trong môi trường hóa chất hoặc không khí độc hại, có khả năng loại bỏ các chất ô nhiễm và bổ sung nước vào khí nén.
VI. Ưu – nhược điểm của bộ lọc khí nén
1. Về ưu điểm
Bộ lọc khí nén sở hữu nhiều ưu điểm nổi bật, giúp nâng cao hiệu quả và độ bền cho hệ thống khí nén. Với thiết kế nhỏ gọn, bộ lọc khí nén có thể dễ dàng lắp đặt, bảo trì và thay thế. Bên cạnh đó, bộ phận này còn có khả năng lọc sạch hiệu quả, loại bỏ đến 99.9% bụi bẩn, hơi nước và tạp chất, giúp bảo vệ thiết bị, kéo dài tuổi thọ và nâng cao hiệu suất làm việc.
Sự đa dạng về kích cỡ, hiệu năng và chủng loại cũng giúp bộ lọc khí nén đáp ứng nhu cầu sử dụng của nhiều loại máy móc và hệ thống khác nhau. Ngoài ra, các sản phẩm lọc khí chính hãng được sản xuất từ vật liệu cao cấp, đảm bảo độ bền cao, khả năng chịu va đập tốt và ít xảy ra sự cố hư hỏng.
2. Về nhược điểm
Bên cạnh những ưu điểm, bộ lọc khí nén cũng có một số hạn chế. Trong quá trình hoạt động, khí nén thoát ra từ bộ lọc có thể tạo ra tiếng ồn. Ngoài ra, cách lắp bộ lọc khí nén thường đặt thiết bị bên ngoài máy nén khí hoặc trên đường ống dẫn, bộ lọc có thể bị vỡ hoặc nứt khi va chạm mạnh.
VII. Lưu ý cách lắp bộ lọc khí nén, sử dụng bộ lọc khí nén
Để đảm bảo bộ lọc khí nén hoạt động hiệu quả và an toàn, kéo dài tuổi thọ, bạn cần lưu ý những điểm sau trong cách lắp bộ lọc khí nén:
1. Cách lắp bộ lọc khí nén
Vị trí lắp đặt của mỗi loại lọc khí nén là khác nhau, thông dụng nhất là 2 cách lắp bộ lọc khí nén sau:
- Bộ lọc mini thường có cách lắp bộ lọc khí nén trực tiếp ở đầu ra của máy nén khí piston, trước các thiết bị sử dụng khí nén như súng phun sơn, súng bắn ốc, máy bơm mỡ…
- Bộ lọc khí nén công nghiệp được lắp đặt trong hệ thống khí nén sử dụng máy nén khí trục vít, thường theo thứ tự: Máy nén khí trục vít – Bình chứa khí – Bộ lọc thô – Máy sấy khí – Bộ lọc tinh – Bộ lọc siêu tinh.
Bên cạnh đó bạn cần lưu ý lựa chọn bộ lọc có thông số kỹ thuật phù hợp với máy nén khí và nhu cầu sử dụng. Hãy thực hiện cách lắp bộ lọc khí nén theo đúng chiều dòng khí được chỉ định trên thân bộ lọc, đảm bảo các kết nối được vặn chặt, kín khít để tránh rò rỉ khí nén.
2. Cách sử dụng bộ lọc khí nén an toàn, hiệu quả
Bên cạnh cách lắp bộ lọc khí nén chính xác, trong quá trình sử dụng bộ lọc khí, bạn cần lưu ý một số yếu tố sau để đảm bảo thiết bị được hoạt động an toàn và hiệu quả:
- Vệ sinh bộ lọc: Thường xuyên vệ sinh bộ lọc để loại bỏ bụi bẩn bám trên bề mặt, đảm bảo hiệu quả lọc khí.
- Xả đáy bộ lọc: Kiểm tra và xả định kỳ các chất bẩn, nước ngưng tụ tích tụ ở đáy cốc lọc.
- Thay thế lõi lọc: Tuân thủ thời gian thay thế lõi lọc theo khuyến cáo của nhà sản xuất. Lõi lọc đã quá hạn sử dụng sẽ làm giảm hiệu quả lọc và có thể gây ảnh hưởng đến hoạt động của hệ thống khí nén.
Trên đây là toàn bộ thông tin về bộ lọc khí nén cũng như cách lắp bộ lọc khí nén chi tiết từ A-Z. Hy vọng những chia sẻ vừa rồi của chúng tôi sẽ trở nên hữu ích với bạn, liên hệ ngay với TECHNO để được tư vấn và hỗ trợ đặt hàng miễn phí nhé.
