Bộ lọc xung tín hiệu Line Seiki M13-211

Name: Bộ lọc xung tín hiệu Line Seiki M13-211
Brand: Line Seiki
Rating: 4.9 (50 reviews)

Thương hiệu : Line Seiki

Model: M13-211
Xuất xứ: Nhật Bản
Bảo hành: Chính sách NSX
Ứng dụng: Tự động hóa & robot công nghiệp; Thiết bị & máy móc công nghiệp; Dây & Cáp điện; Bao bì & Đóng gói (Packaging Test); Sản xuất kim loại & gia công CNC

Liên hệ báo giá Hotline/ Zalo: 0911.559.559 Hotline/ Zalo: 0911.559.559

Cam kết và Chính sách của TECHNO

Cam kết 100% Hàng chính hãng
Chất lượng cao, đáp ứng đa dạng nhu cầu
Tư vấn kỹ thuật toàn diện và chuyên sâu
Chính sách bảo hành và hỗ trợ nhanh chóng

Thông số kỹ thuật

Mô tả sản phẩm

Thông tin NSX

Catalogue

Chức năng	Bộ lọc xung (Pulse Filter)
Hiển thị	Màn hình LCD 7 đoạn, 4 chữ số / Kích thước chữ số: 7mm
Phạm vi cài đặt	00:01 – 99:59 (mm:ss)
Đầu vào	Xung đầu vào (Input) Khóa phím (K/P)
Loại đầu vào	Không tiếp điểm / Đầu vào Reed: Đầu vào cực thu để hở L < 2V (Dòng sink khoảng 1mA)
Tần số đầu vào	10Hz (Xung đầu vào)
Đầu ra	Đầu ra không tiếp điểm: NPN Cực thu để hở (tối đa DC 30V 100mA) Đầu ra rơ le: Tiếp điểm 1c (tối đa AC/DC 30V 0.5A) (chỉ có ở model M13-210)
Loại đầu ra	Xung đơn (One-shot) (100ms)
Độ trễ đầu ra	25msec
Khóa phím (Key Protect)	Thông qua Đầu vào Khóa phím
Bộ nhớ	E²PROM (Lưu giữ dữ liệu 10 năm; 10.000 chu kỳ ghi lại)
Nguồn cấp	DC 12 – 24V (-15% / +10%)
Công suất tiêu thụ	Khoảng 0.4W (ở DC 24V)
Nhiệt độ môi trường : Hoạt động	-10 – +50°C (Không đóng băng)
Độ ẩm môi trường : Hoạt động	45 – 85%RH (Không ngưng tụ)
Nhiệt độ môi trường : Lưu trữ	-20 – +60°C (Không đóng băng)
Khả năng chống nhiễu	Nhiễu sóng vuông từ Bộ mô phỏng nhiễu Chân nguồn: ±600V / Chân đầu vào: ±500V
Khả năng chống rung	Gây nhiễu loạn: 10 – 55Hz biên độ đỉnh 0.15mm theo 3 hướng trong 10 phút Độ bền: 10 – 55Hz biên độ đỉnh 0.375mm theo 3 hướng trong 2 giờ
Kích thước	90 (Dài) x 52 (Rộng) x 57 (Cao) mm
Trọng lượng	Khoảng 110g
Tiêu chuẩn tuân thủ	CE, RoHS

Nội dung bài viết

1. Giới thiệu về bộ lọc xung Line Seiki M13-211

Bộ lọc xung tín hiệu Line Seiki M13-211 (Pulse Manipulator) là “trạm trung chuyển” thông minh giúp làm sạch tín hiệu điều khiển trong các hệ thống tự động hóa. Trong thực tế, các tiếp điểm cơ học (như công tắc hành trình, nút nhấn) thường sinh ra hiện tượng nhiễu rung (chattering) khi tiếp xúc, gây ra lỗi đếm sai số cho bộ đếm hoặc PLC. M13-211 xử lý triệt để hiện tượng này bằng cách loại bỏ xung nhiễu không mong muốn, đảm bảo tín hiệu đầu ra luôn sạch, đồng bộ và ổn định.

Tên sản phẩm: Bộ lọc nhiễu xung tín hiệu (Pulse Filter / Manipulator)
Model: M13-211
Hãng sản xuất: Line Seiki (Nhật Bản)
Đối tượng sử dụng: Kỹ sư tích hợp hệ thống, lập trình viên PLC, kỹ thuật viên sửa chữa dây chuyền và bộ phận bảo trì máy tự động.
Mục đích chính: Chuyển đổi tín hiệu thô/nhiễu từ công tắc cơ học thành tín hiệu chuẩn xác, giúp thiết bị đếm hoặc bộ điều khiển PLC nhận diện đúng 1 tín hiệu thay vì hàng loạt xung ảo sinh ra do hiện tượng chattering.

2. Đặc điểm nổi bật của bộ lọc xung Line Seiki M13-211

Bộ lọc xung Line Seiki M13-211 sở hữu những đặc điểm thiết kế tinh tế giúp doanh nghiệp bảo vệ hệ thống điều khiển khỏi các lỗi tín hiệu khó lường.

Cấu hình thời gian lọc tùy biến: Trang bị phím bấm số cơ học (Thumbwheel switches) ngay mặt trước, cho phép điều chỉnh khoảng thời gian lọc nhiễu từ 0.1 đến 9.9 ms. Điều này giúp thiết bị thích ứng hoàn hảo với độ nhạy của mọi loại công tắc cũ/mới trong nhà máy.
Tương thích với mọi tiếp điểm cơ học: Thiết bị không kén tín hiệu vào, hoạt động hiệu quả với cả các loại công tắc hành trình, nút bấm relay hay các cảm biến cơ khí vốn dĩ có độ rung tiếp xúc cao.
Ngõ ra (Output) tiêu chuẩn công nghiệp: Cung cấp ngõ ra NPN Open Collector, dễ dàng tương thích với hầu hết các chân vào (Input) của PLC hoặc bộ đếm điện tử (Counter) phổ biến hiện nay.
Thiết kế nhỏ gọn chuẩn DIN 48: Kích thước 48 x 48 mm giúp tiết kiệm không gian lắp đặt, đồng thời mặt trước có độ bền cao, chống chịu tốt trong môi trường bụi bẩn công nghiệp.
Hiển thị trạng thái LED: Đèn LED báo hiệu giúp kỹ thuật viên nhận biết ngay lập tức khi tín hiệu được lọc qua thành công, giảm thời gian dò tìm lỗi (troubleshooting) trên dây chuyền.

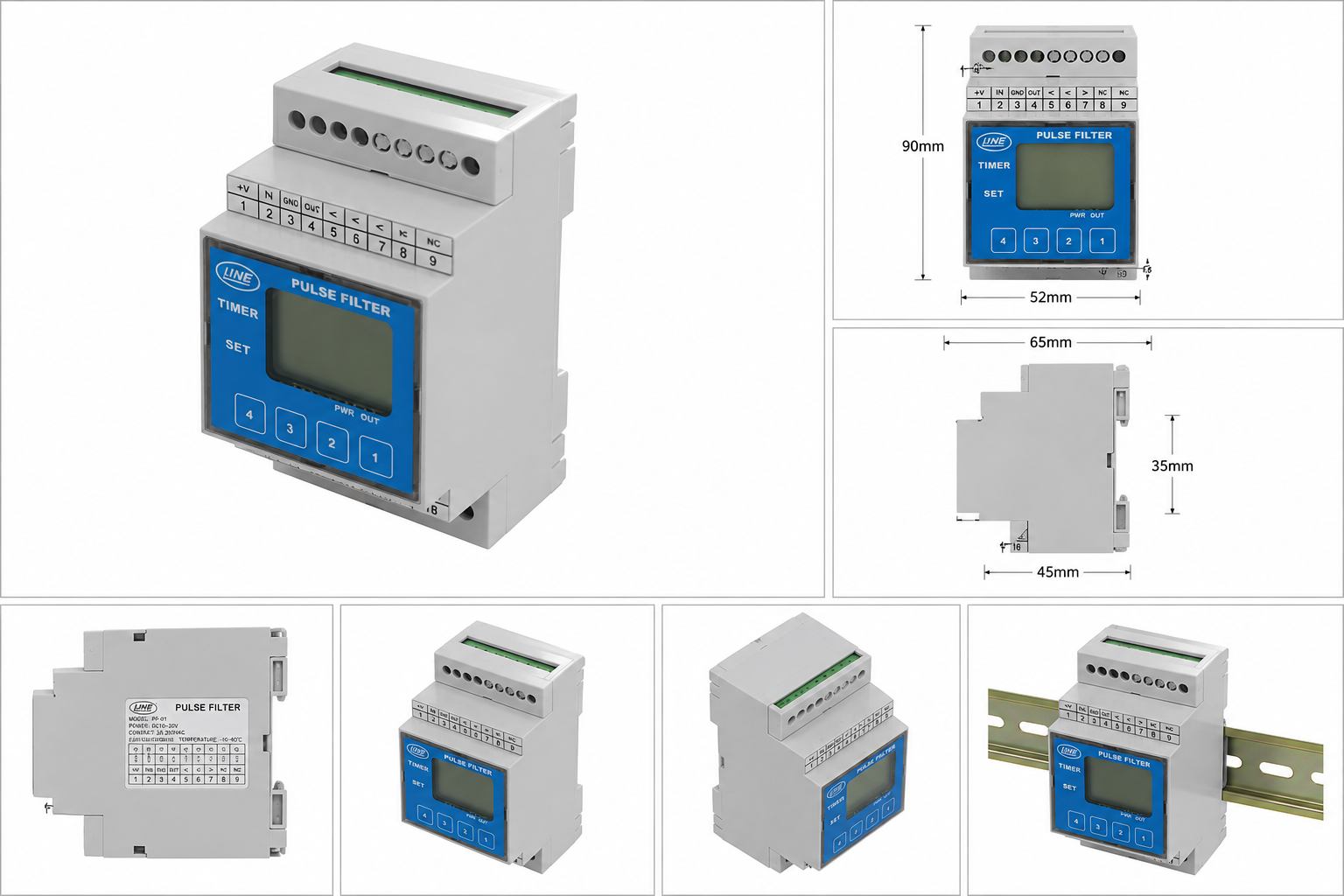

M13-211_2 — Bộ lọc xung Line Seiki M13-211 có thời gian lọc tùy chỉnh, xử lý xung nhiễu chattering hiệu quả

⚡️ Quý doanh nghiệp đang gặp lỗi nhảy số đếm sai hoặc PLC nhận tín hiệu chập chờn? Liên hệ ngay với đội ngũ kỹ sư của Techno qua Hotline 0911.559.559 để được tư vấn bộ lọc nhiễu M13-211 phù hợp nhất với sơ đồ đấu nối của bạn!

3. Tiêu chuẩn của bộ lọc xung Line Seiki M13-211

Bộ lọc xung Line Seiki M13-211 được nhiều quý doanh nghiệp tin tưởng lựa chọn nhờ đáp ứng các tiêu chuẩn khắt khe như:

Chống nhiễu công nghiệp: Mạch xử lý ngõ vào tích hợp bộ lọc xung nhiễu (noise filter), triệt tiêu các sóng điện từ phát ra từ các thiết bị xung quanh, đảm bảo PLC chỉ nhận đúng tín hiệu điều khiển.
Độ bền cơ khí & điện: Vỏ bọc nhựa công nghiệp chịu nhiệt độ -10°C đến +50°C, linh kiện bên trong đáp ứng tiêu chuẩn bền bỉ của Nhật Bản, vận hành liên tục trong tủ điện không cần bảo dưỡng thường xuyên.
Chuẩn kết nối quốc tế: Thiết kế khung DIN tiêu chuẩn 48×48 mm, dễ dàng gá lắp đồng bộ với các bộ đếm hoặc bộ hẹn giờ khác trên cùng mặt tủ.

4. Ứng dụng chính của bộ lọc xung Line Seiki M13-211

Bộ lọc xung Line Seiki M13-211 được ứng dụng trong các lĩnh vực chính sau:

Ngành công nghiệp / Thiết bị	Mục đích
Hệ thống PLC tự động hóa	Lọc nhiễu từ nút nhấn cơ học hoặc công tắc hành trình trước khi đưa tín hiệu vào chân Input của PLC, tránh lỗi đọc chồng chéo lệnh.
Máy đóng gói & Băng chuyền	Xử lý tín hiệu cảm biến ở các máy đóng gói cũ, giúp hệ thống đếm sản lượng ổn định, loại bỏ hiện tượng máy đếm nhảy số ảo khi vật liệu đi qua bị rung lắc.
Máy gia công kim loại & Máy dập	Kết nối với các sensor hành trình cơ học bị chập chờn để làm sạch tín hiệu, giúp bộ điều khiển nhận diện chính xác nhịp dập thực tế.
Thiết bị đo lường kiểm tra & R&D	Hỗ trợ quá trình thử nghiệm thiết bị mẫu, giúp lọc nhiễu các tín hiệu điều khiển thử nghiệm, cho phép đo đếm chính xác ngay cả khi linh kiện chưa đạt độ ổn định.

5. Techno – Đơn vị uy tín cung cấp giải pháp xử lý tín hiệu toàn diện

Khi lựa chọn giải pháp tại Techno Vietnam Industries, quý khách sẽ sở hữu một thiết bị chất lượng và an tâm về dịch vụ hậu mãi chuẩn mực:

Giải pháp thực tế: Đội ngũ kỹ sư tại Techno luôn phân tích biên độ thời gian rung (chattering time) của cảm biến hiện tại của bạn để tư vấn cài đặt thông số lọc (ms) phù hợp nhất.
Sở hữu thiết bị chất lượng: Cam kết bộ lọc Line Seiki chính hãng Nhật Bản 100%, bảo đảm độ nhạy cao và khả năng lọc nhiễu triệt để.
Hỗ trợ kỹ thuật chuyên sâu: Techno hỗ trợ tư vấn sơ đồ đấu nối tín hiệu (Input/Output), hướng dẫn cách phối hợp bộ lọc với các loại PLC/Counter hiện có của bạn.

Techno tự hào là đơn vị cung cấp Bộ lọc xung tín hiệu Line Seiki M13-211 chính hãng, uy tín tại Việt Nam

Tổng kết lại, bộ lọc xung Line Seiki M13-211 là sự kết hợp hoàn hảo giữa công nghệ lọc nhiễu chính xác và giao diện điều khiển phím cơ dễ dùng. Với khả năng loại bỏ triệt để hiện tượng chattering và thiết kế nhỏ gọn chuẩn DIN, thiết bị không chỉ giúp nhà máy bảo vệ tính trung thực của dữ liệu sản xuất mà còn xóa bỏ hoàn toàn chi phí bảo trì dây chuyền do lỗi tín hiệu giả. Sở hữu bộ lọc xung Line Seiki M13-211 tại Techno sẽ giúp bạn nắm giữ “chìa khóa” đồng bộ hệ thống, giúp mọi lệnh điều khiển từ công tắc cơ học trở nên chuyên nghiệp và ổn định hơn bao giờ hết.
