Bộ lọc logic tín hiệu Line Seiki M13-212

Name: Bộ lọc logic tín hiệu Line Seiki M13-212
Brand: Line Seiki
Rating: 4.9 (50 reviews)

Thương hiệu : Line Seiki

Model: M13-212
Xuất xứ: Nhật Bản
Bảo hành: Chính sách NSX
Ứng dụng: Tự động hóa & robot công nghiệp; Sản xuất kim loại & gia công CNC; Dây & Cáp điện; Thiết bị & máy móc công nghiệp; Dệt may & Giày da

Liên hệ báo giá Hotline/ Zalo: 0911.559.559 Hotline/ Zalo: 0911.559.559

Cam kết và Chính sách của TECHNO

Cam kết 100% Hàng chính hãng
Chất lượng cao, đáp ứng đa dạng nhu cầu
Tư vấn kỹ thuật toàn diện và chuyên sâu
Chính sách bảo hành và hỗ trợ nhanh chóng

Thông số kỹ thuật

Mô tả sản phẩm

Thông tin NSX

Catalogue

Chức năng	Bộ lọc logic (Logic Filter)
Hiển thị	Màn hình LCD 7 đoạn, 4 chữ số / Kích thước chữ số: 7mm
Phạm vi cài đặt	LLLL – HHHH (16 tổ hợp logic có thể chọn)
Đầu vào	Xung đầu vào (Input) Logic1, Logic2, Logic3, Logic4 Khóa phím (K/P)
Loại đầu vào	Không tiếp điểm / Đầu vào Reed: Đầu vào cực thu để hở L < 2V (Dòng sink khoảng 1mA)
Tần số đầu vào	1kHz (Xung đầu vào)
Đầu ra	Đầu ra không tiếp điểm: NPN Cực thu để hở (tối đa DC 30V 100mA) Đầu ra rơ le: Tiếp điểm 1c (tối đa AC/DC 30V 0.5A) (chỉ có ở model M13-210)
Loại đầu ra	Giữ (Hold) (Đầu ra khớp logic)
Độ trễ đầu ra	25msec
Khóa phím (Key Protect)	Thông qua Đầu vào Khóa phím
Bộ nhớ	E²PROM (Lưu giữ dữ liệu 10 năm; 10.000 chu kỳ ghi lại)
Nguồn cấp	DC 12 – 24V (-15% / +10%)
Công suất tiêu thụ	Khoảng 0.4W (ở DC 24V)
Nhiệt độ môi trường : Hoạt động	-10 – +50°C (Không đóng băng)
Độ ẩm môi trường : Hoạt động	45 – 85%RH (Không ngưng tụ)
Nhiệt độ môi trường : Lưu trữ	-20 – +60°C (Không đóng băng)
Khả năng chống nhiễu	Nhiễu sóng vuông từ Bộ mô phỏng nhiễu Chân nguồn: ±600V / Chân đầu vào: ±500V
Khả năng chống rung	Gây nhiễu loạn: 10 – 55Hz biên độ đỉnh 0.15mm theo 3 hướng trong 10 phút Độ bền: 10 – 55Hz biên độ đỉnh 0.375mm theo 3 hướng trong 2 giờ
Kích thước	90 (Dài) x 52 (Rộng) x 57 (Cao) mm
Trọng lượng	Khoảng 110g
Tiêu chuẩn tuân thủ	CE, RoHS

Nội dung bài viết

1. Giới thiệu về bộ lọc logic Line Seiki M13-212

Bộ lọc logic Line Seiki M13-212 (Logic Filter) là thiết bị xử lý trung gian đóng vai trò then chốt trong việc tinh chỉnh tín hiệu điều khiển. Thay vì chỉ đơn thuần là bộ lọc nhiễu, M13-212 có khả năng thực hiện các thao tác logic cơ bản trên các tín hiệu đầu vào trước khi đưa đến thiết bị đếm hoặc PLC. Đây là giải pháp “cứu cánh” cho những hệ thống tự động hóa phức tạp, nơi mà các tín hiệu từ nhiều cảm biến khác nhau cần được xử lý thông minh để tránh lỗi chồng chéo lệnh điều khiển.

Tên sản phẩm: Bộ xử lý logic tín hiệu (Logic Filter / Signal Processor)
Model: M13-212
Hãng sản xuất: Line Seiki (Nhật Bản)
Đối tượng sử dụng: Kỹ sư hệ thống, lập trình viên PLC, chuyên gia bảo trì dây chuyền và lắp ráp tủ điện công nghiệp.
Mục đích chính: Thực hiện các hàm logic (như kết hợp tín hiệu đầu vào) để làm sạch và chuẩn hóa tín hiệu, giúp các bộ đếm hoặc thiết bị điều khiển cuối cùng nhận được dữ liệu logic chuẩn, tránh hiện tượng lỗi đếm kép.

2. Đặc điểm nổi bật của bộ lọc logic Line Seiki M13-212

Bộ lọc logic Line Seiki M13-212 sở hữu những đặc điểm thiết kế tinh tế giúp doanh nghiệp bảo vệ hệ thống điều khiển khỏi các lỗi tín hiệu khó lường.

Xử lý logic tín hiệu thông minh: Cho phép kết hợp các điều kiện đầu vào (AND/OR logic) để tạo ra tín hiệu ngõ ra duy nhất, giúp đơn giản hóa cấu trúc mạch điều khiển mà không cần lắp đặt thêm nhiều rơ-le trung gian.
Khả năng chuẩn hóa tín hiệu đầu vào: Thiết bị có khả năng tiếp nhận nhiều loại tín hiệu khác nhau (tiếp điểm khô, điện áp cao/thấp) và chuyển đổi về một dạng tín hiệu sạch (NPN) tương thích tuyệt đối với các đầu vào PLC.
Thiết lập cấu hình nhanh chóng: Thông qua các công tắc DIP switch được bố trí khoa học, kỹ thuật viên có thể thay đổi chế độ làm việc của bộ lọc chỉ trong vài giây, cực kỳ tiện lợi khi bảo trì hoặc thay đổi quy trình sản xuất.
Tích hợp hoàn hảo với tiêu chuẩn DIN: Kích thước 48 x 48 mm giúp thiết bị tương thích hoàn toàn với tủ điện tiêu chuẩn, lắp đặt gọn gàng cạnh các bộ đếm Line Seiki khác.
Miễn nhiễm với nhiễu điện từ (EMC): Mạch điện tử chất lượng cao với khả năng khử nhiễu tần số, đảm bảo tín hiệu logic luôn chính xác ngay cả trong môi trường nhà máy nhiều motor biến tần.

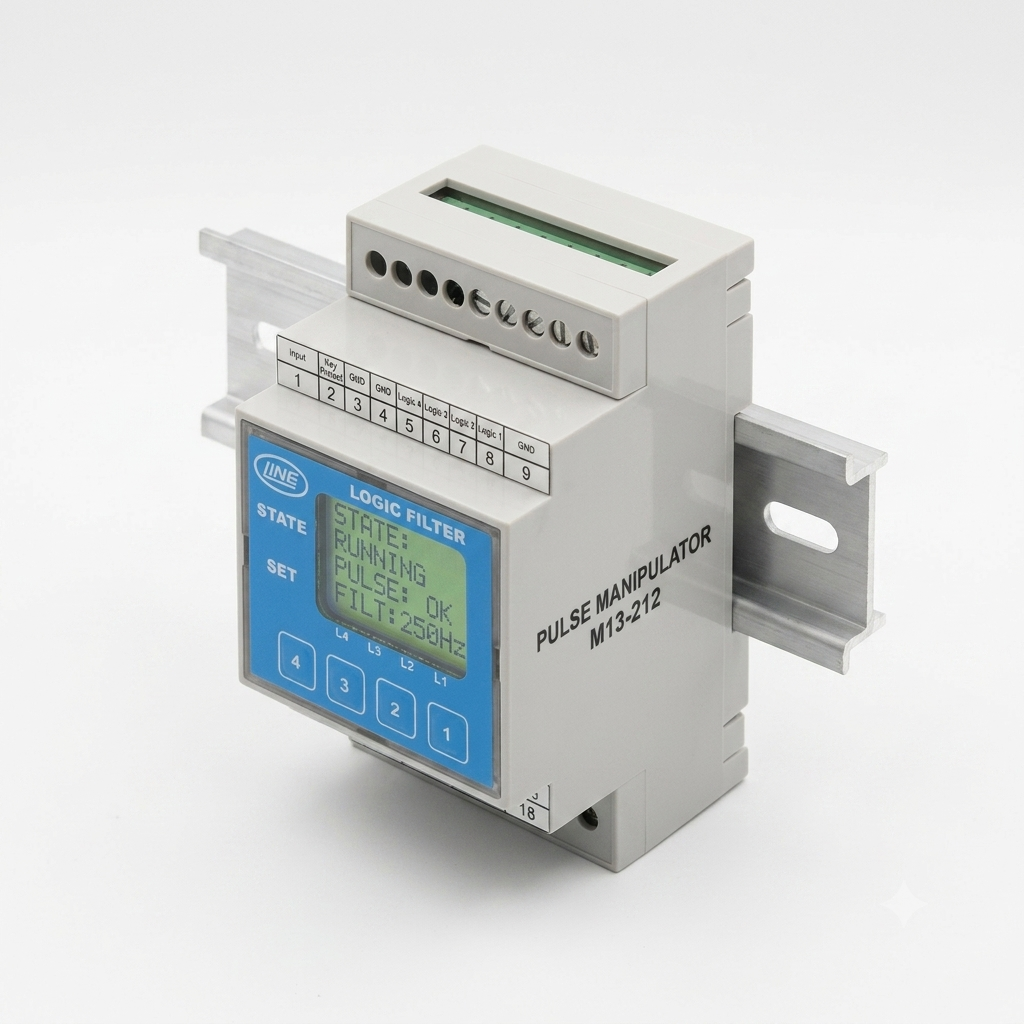

M13-212_1 — Bộ lọc logic Line Seiki M13-212 tích hợp các công tắc cấu hình nhanh, bảo mật tín hiệu điện cho PLC

📞 Quý doanh nghiệp đang gặp sự cố nhiễu tín hiệu hoặc PLC nhận lệnh chập chờn? Liên hệ ngay với đội ngũ kỹ sư của Techno qua Hotline 0911.559.559 để được tư vấn thiết lập bộ lọc M13-212 phù hợp nhất với hệ thống điều khiển của bạn!

3. Tiêu chuẩn của bộ lọc logic Line Seiki M13-212

Bộ lọc logic Line Seiki M13-212 được nhiều quý doanh nghiệp tin tưởng lựa chọn nhờ đáp ứng các tiêu chuẩn khắt khe như:

Tiêu chuẩn chống nhiễu (Noise Immunity): Đáp ứng các yêu cầu khắt khe về nhiễu tĩnh điện và điện từ trong công nghiệp, giúp tín hiệu logic sạch, không bị sai sót gây ảnh hưởng đến quy trình sản xuất liên tục.
Độ an toàn điện: Thiết kế cách điện cao cấp, bảo đảm không xảy ra rò điện giữa mạch điều khiển (CPU) và tín hiệu vào (Sensor/Contact).
Khả năng chịu môi trường khắc nghiệt: Đáp ứng dải nhiệt độ hoạt động rộng (-10°C đến +50°C), phù hợp với điều kiện vận hành tại các xưởng sản xuất không gian hẹp hoặc độ ẩm cao.

4. Ứng dụng chính của bộ lọc logic Line Seiki M13-212

Bộ lọc logic Line Seiki M13-212 được ứng dụng trong các hệ thống tự động hóa đòi hỏi độ chính xác cao:

Ngành công nghiệp / Thiết bị	Mục đích
Hệ thống PLC tự động hóa	Sử dụng như bộ xử lý logic trung gian để lọc sạch các tín hiệu vào, đảm bảo PLC nhận đúng một lệnh logic duy nhất sau khi đã qua bước lọc nhiễu rung cơ học.
Máy đóng gói & Băng chuyền	Kết hợp tín hiệu từ nhiều cảm biến quang (AND logic) để xác nhận sản phẩm đã nằm đúng vị trí trước khi ra lệnh đóng gói/gạt hàng, giúp tăng tỷ lệ thành công.
Máy gia công kim loại & Máy dập	Hỗ trợ xử lý tín hiệu từ công tắc hành trình cơ học bị chập chờn, giúp thiết bị điều khiển cuối cùng nhận được trạng thái đóng/mở chuẩn xác nhất.
Thiết bị đo lường kiểm tra	Làm nhiệm vụ chuyển đổi/điều kiện hóa tín hiệu (Signal conditioning) từ các thiết bị đo đời cũ về dạng logic tiêu chuẩn cho các bộ đếm hoặc hệ thống giám sát hiện đại.

5. Techno – Đơn vị uy tín cung cấp giải pháp xử lý tín hiệu toàn diện

Khi lựa chọn giải pháp tại Techno Vietnam Industries, quý khách sẽ sở hữu một thiết bị chất lượng và an tâm về dịch vụ hậu mãi chuẩn mực:

Giải pháp thực tế: Đội ngũ kỹ sư tại Techno luôn phân tích các yêu cầu logic phức tạp của hệ thống để tư vấn cách cài đặt cấu hình DIP switch giúp đạt được logic AND/OR chính xác nhất.
Sở hữu thiết bị chất lượng: Cam kết bộ lọc logic Line Seiki chính hãng Nhật Bản 100%, bảo đảm mạch tín hiệu phản hồi cực nhanh, không gây trễ lệnh điều khiển.
Hỗ trợ kỹ thuật chuyên sâu: Techno hỗ trợ tư vấn sơ đồ đấu nối (Wiring diagram), cách xử lý xung nhiễu từ tiếp điểm cơ khí sang PLC, giúp hệ thống hoạt động ổn định và tin cậy tuyệt đối.

Techno tự hào là đơn vị cung cấp bộ lọc logic Line Seiki M13-212 chính hãng, uy tín tại Việt Nam

Tổng kết lại, bộ lọc logic Line Seiki M13-212 là sự kết hợp hoàn hảo giữa công cụ xử lý logic linh hoạt và khả năng làm sạch tín hiệu điều khiển chuyên nghiệp. Với khả năng thiết lập thông số nhanh chóng qua công tắc và kích thước nhỏ gọn chuẩn DIN, thiết bị không chỉ giúp nhà máy bảo đảm độ ổn định của các lệnh vận hành mà còn ngăn chặn triệt để các rủi ro do tín hiệu nhiễu gây ra. Sở hữu giải pháp bộ lọc logic Line Seiki M13-212 tại Techno sẽ giúp bạn nắm giữ “chìa khóa” đồng bộ hệ thống, giúp mọi lệnh truyền đi từ cảm biến đến bộ điều khiển trở nên sắc bén và chuyên nghiệp hơn.
