Trở kháng là gì? Đây là một khái niệm cơ bản trong lĩnh vực điện tử và kỹ thuật điện, đặc biệt là khi nghiên cứu về dòng điện xoay chiều. Vậy, tại sao nó lại quan trọng trong việc thiết kế các mạch điện? Bài viết này, TECHNO sẽ giúp bạn tìm hiểu khái niệm, công thức tính và các phương pháp đo trở kháng một cách chi tiết, dễ hiểu, đồng thời cung cấp những công cụ hữu ích để thực hiện các phép đo chính xác.
I. Trở kháng là gì?

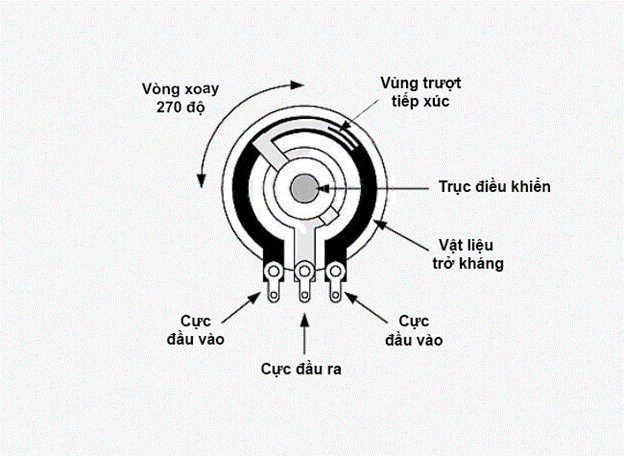

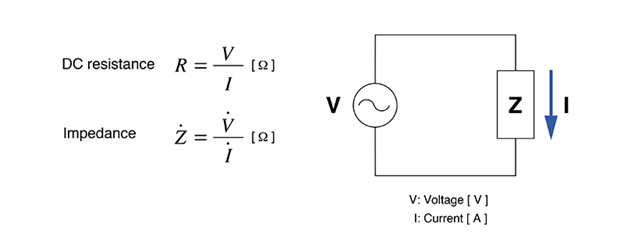

Trở kháng là khái niệm biểu thị sự cản trở mà một mạch điện gây ra đối với dòng điện đi qua. Trở kháng, ký hiệu là Z, không chỉ phụ thuộc vào điện trở mà còn bao gồm cả các yếu tố khác như điện dung và điện cảm.
Khác với điện trở, trở kháng có thể thay đổi theo tần số của dòng điện xoay chiều, do đó nó có vai trò quan trọng trong việc thiết kế và phân tích các mạch điện.
II. Công thức tính trở kháng
Vừa rồi bạn đã hiểu rõ trở kháng là gì, sau đây sẽ là công thức tính trở khách trong từng trường hợp:
1. Đối với dòng điện một chiều
Trong mạch điện một chiều, trở kháng thực chất là điện trở thuần, được tính theo công thức đơn giản:
Z = R
Trong đó:
- Z là trở kháng (Ω).
- R là điện trở (Ω).
Trong trường hợp này, trở kháng không phụ thuộc vào tần số dòng điện do dòng điện một chiều có tần số bằng 0.
2. Đối với dòng điện xoay chiều

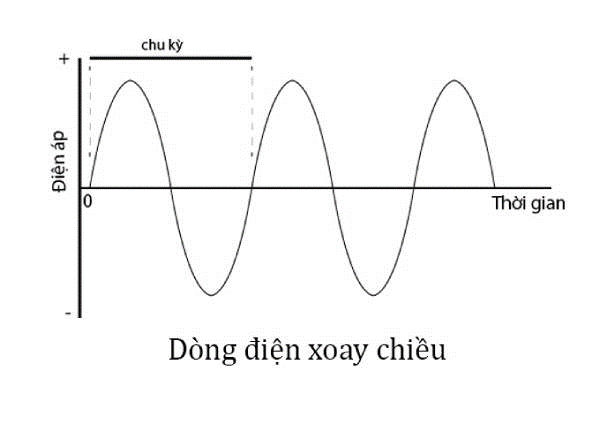

Dòng điện xoay chiều là loại dòng điện phổ biến và được sử dụng chủ yếu ngày nay. Khi một hiệu điện thế xoay chiều được đặt vào mạch, nó có dạng hàm điều hòa hoặc là tổng các hàm điều hòa biến thiên theo thời gian. Các thành phần trong mạch như tụ điện, cuộn dây và điện trở sẽ tác động khác nhau đến pha của dòng điện so với hiệu điện thế.
- Tụ điện: Khi sử dụng tụ điện trong mạch xoay chiều, dòng điện sẽ đi trước hiệu điện thế một góc pha là π/2 (90 độ). Điều này có nghĩa là dòng điện qua tụ điện sớm hơn hiệu điện thế.
- Cuộn cảm: Ngược lại, khi dùng cuộn cảm, dòng điện sẽ trễ pha hơn hiệu điện thế một góc là π/2. Điều này có nghĩa là dòng điện qua cuộn dây chậm hơn hiệu điện thế.
- Điện trở: Trong trường hợp mạch chỉ có điện trở, pha của dòng điện sẽ không bị thay đổi và luôn cùng pha với hiệu điện thế.
Trở Kháng Trong Dòng Điện Xoay Chiều
- Điện trở: Với mạch chỉ chứa điện trở, trở kháng sẽ bằng đúng giá trị của điện trở, tức là ZR=R, trong đó R là giá trị của điện trở.
3. Công thức tính trở kháng tụ điện
Trở kháng của tụ điện trong mạch xoay chiều bao gồm điện kháng và được tính theo công thức:
ZC = RC + XC
Trong đó:
- RC là điện trở của tụ điện.
- XC=1/ωC là điện ứng của tụ điện, với ω\omegaω là tần số góc của dòng điện xoay chiều và CCC là điện dung của tụ điện.
Điều này có nghĩa là trở kháng của tụ điện sẽ giảm khi tần số dòng điện tăng, cho phép dòng điện dễ dàng đi qua ở tần số cao.
4. Cuộn dây
Trở kháng của cuộn dây trong dòng điện xoay chiều bao gồm điện kháng và điện ứng, được tính theo công thức:
ZL = RL + XL
Trong đó:
- RL là điện trở của cuộn dây.
- XL=ωL là điện ứng của cuộn dây, với L là độ tự cảm của cuộn dây và ω là tần số góc.
Như vậy, trở kháng của cuộn dây sẽ tăng khi tần số dòng điện tăng, điều này có nghĩa là cuộn dây sẽ cản trở dòng điện nhiều hơn khi tần số cao.
III. Phương pháp đo trở kháng là gì?
Chắc hẳn rất nhiều người thắc mắc về phương pháp đo trở kháng là gì? Đo trở kháng là một quy trình quan trọng trong kỹ thuật điện và điện tử, giúp xác định giá trị cản trở của một mạch hoặc thiết bị đối với dòng điện. Có nhiều phương pháp đo trở kháng khác nhau, tùy thuộc vào tần số hoạt động và độ chính xác cần thiết. Dưới đây là các phương pháp phổ biến được sử dụng để đo trở kháng:
1. Phương pháp cầu nối
Phương pháp cầu nối (bridge method) là một kỹ thuật truyền thống được sử dụng rộng rãi để đo các giá trị trở kháng với độ chính xác cao. Trong phương pháp này, mạch cầu được cấu tạo bởi bốn thành phần, trong đó một hoặc nhiều thành phần có giá trị đã biết. Khi điện áp giữa hai điểm đầu ra của cầu là 0 (điều kiện cân bằng), giá trị trở kháng chưa biết có thể được tính toán dựa trên các giá trị đã biết của các thành phần khác.
- Ưu điểm: Phương pháp này có độ chính xác cao và phù hợp để đo các giá trị trở kháng nhỏ hoặc lớn.
- Nhược điểm: Phương pháp này phức tạp và cần thiết bị cân bằng chính xác, đòi hỏi người thực hiện có kỹ năng kỹ thuật cao.

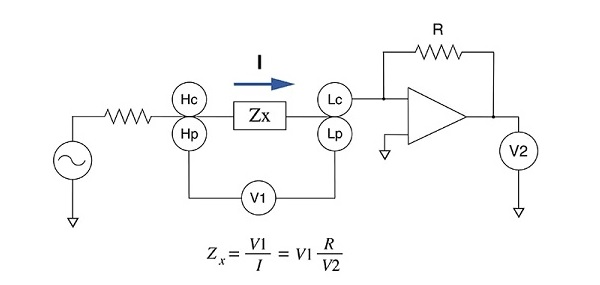

2. Phương pháp IV
Phương pháp IV (Current-Voltage Method) đo trở kháng bằng cách đo đồng thời dòng điện (III) và điện áp (VVV) qua một mạch điện. Giá trị trở kháng được tính theo công thức:
Z = V/Z
Trong đó:
- V là điện áp đo được qua thành phần cần đo trở kháng.
- I là dòng điện chạy qua thành phần đó.
Phương pháp IV đơn giản và dễ thực hiện, phù hợp với các ứng dụng đo trở kháng trong mạch tần số thấp hoặc mạch đơn giản.
- Ưu điểm: Thực hiện nhanh chóng, không đòi hỏi thiết bị phức tạp.
- Nhược điểm: Độ chính xác của phương pháp này phụ thuộc vào độ chính xác của thiết bị đo điện áp và dòng điện, không phù hợp để đo các giá trị trở kháng rất nhỏ hoặc trong mạch tần số cao.
3. Phương pháp đo trở kháng RF IV
Phương pháp đo trở kháng RF IV (Radio Frequency Impedance Measurement) là kỹ thuật đo trở kháng trong các mạch tần số cao, thường được áp dụng cho các ứng dụng liên quan đến tần số vô tuyến (RF). Phương pháp này sử dụng máy phân tích mạng vector (VNA – Vector Network Analyzer) để đo các thông số mạng, từ đó tính toán trở kháng.
- Nguyên lý hoạt động: VNA phát ra tín hiệu tần số cao vào mạch, sau đó đo sóng phản xạ và sóng truyền qua. Dựa trên các dữ liệu này, trở kháng của mạch được tính toán với độ chính xác cao.
- Ứng dụng: Phương pháp này thường được sử dụng trong các lĩnh vực viễn thông, thiết kế anten, mạch RF và mạch vi sóng.
- Ưu điểm: Cho phép đo trở kháng với độ chính xác cao ở tần số cao, có thể xác định được các thông số phức tạp như hệ số phản xạ và hệ số truyền dẫn.
- Nhược điểm: Cần thiết bị đo chuyên dụng và đắt tiền, không thích hợp cho các ứng dụng đo lường thông thường.
IV. Công cụ hỗ trợ đo trở kháng
Sau khi tìm hiểu về phương pháp đo trở kháng là gì, chúng ta cần xác định các công cụ phổ biến dùng để đo trở kháng bao gồm:
- Máy Đo LCR: Đo điện trở, điện cảm và điện dung với độ chính xác cao ở nhiều tần số. Phù hợp để kiểm tra linh kiện và phân tích mạch điện.
- Máy Phân Tích Mạng Vector (VNA): Dùng cho các ứng dụng tần số cao như thiết kế anten và mạch RF. Đo các tham số như hệ số phản xạ và truyền dẫn, cung cấp thông tin chi tiết về trở kháng.
- Cầu Wheatstone: Đo điện trở với độ chính xác cao trong các mạch một chiều. Hiệu quả cho các ứng dụng đo điện trở nhỏ.
- Oscilloscope và Máy Phát Tín Hiệu: Cho phép đo trở kháng bằng cách phân tích dạng sóng điện áp và dòng điện, phù hợp với các ứng dụng kiểm tra nhanh trong phòng thí nghiệm.
- Máy Đo Trở Kháng Cầm Tay: Thiết bị nhỏ gọn, tiện lợi cho kiểm tra tại hiện trường, đo các thông số cơ bản như điện trở và điện dung.
Các công cụ trên giúp đo lường chính xác và hiệu quả trong nhiều ứng dụng kỹ thuật, từ nghiên cứu đến bảo trì thiết bị.
Qua bài viết, TECHNO đã giúp bạn hiểu rõ về khái niệm trở kháng là gì và vai trò quan trọng trong việc xác định khả năng cản trở dòng điện của một mạch điện. Việc hiểu rõ công thức tính và các phương pháp đo trở kháng không chỉ giúp bạn thiết kế các mạch điện hiệu quả mà còn cải thiện khả năng xử lý và phân tích các vấn đề kỹ thuật.
