Tay đo 3D di động độ chính xác cao HEXAGON Absolute Arm Compact

Trong ngành cơ khí chế tạo chính xác và quản lý chất lượng (QA/QC), HEXAGON Absolute Arm Compact là dòng tay đo tọa độ 3D di động (Portable CMM) được thiết kế chuyên biệt cho các chi tiết cỡ vừa và nhỏ. Thuộc hệ sinh thái Absolute Arm của tập đoàn Hexagon (Thụy Điển, phiên bản Compact hội tụ khả năng đo chạm siêu chính xác (ultra-high accuracy tactile probing) trong một kích thước cực kỳ gọn nhẹ.

Với thiết kế chân đế tích hợp thông minh, máy có thể đặt trực tiếp lên bàn thao tác xưởng hoặc ngay bên trong bàn máy gia công CNC để kiểm tra kích thước tức thì mà không cần lắp đặt phức tạp.

1. Giới thiệu tổng quan về Absolute Arm Compact

Khác với các dòng Absolute Arm tiêu chuẩn có bán kính đo lớn (từ 2.0 m đến 4.5 m), Absolute Arm Compact tối ưu hóa phạm vi thể tích đo hình cầu 1.2 m. Điều này giúp thiết bị đạt độ cứng vững tối đa, đem lại sai số đo lường cực thấp (E_UNI từ 0.018 mm) – trở thành tay đo di động chính xác nhất trong các dòng Absolute Arm.

Thông tin cơ bản:

• Tên thiết bị: Tay đo 3D di động độ chính xác cao (Ultra-High Accuracy Portable CMM)

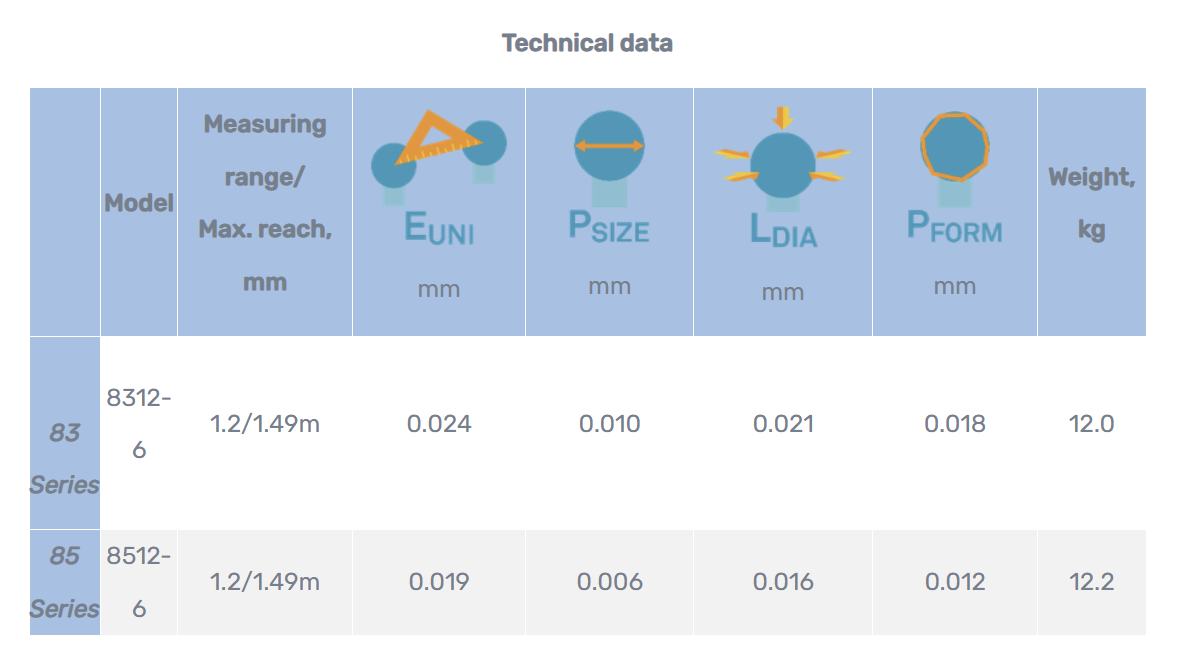

• Model: Absolute Arm Compact (Có các lựa chọn phân cấp Series 83 và Series 85)

• Hãng sản xuất: Hexagon

• Đối tượng sử dụng: Kỹ sư QA/QC, kỹ sư đứng máy CNC, kỹ sư kiểm tra khuôn mẫu, gá đặt (jigs/fixtures) và cơ khí vi mô.

• Mục đích chính: Đo kiểm kích thước hình học 2D/3D, dung sai vị trí (GD&T), kiểm tra bề mặt khuôn, kiểm tra chi tiết trực tiếp trên máy công cụ và đo quét 3D (khi kết hợp đầu quét laser HP-L-8.9).

Doanh nghiệp đang tìm kiếm giải pháp đo CMM di động chính xác cao ngay tại bàn máy CNC? Liên hệ ngay Hotline 0911.559.559 để được hỗ trợ trực tiếp!

2. Các ưu điểm nổi bật & Thiết kế đột phá

• Chân đế tích hợp (Integrated Base): Thiết bị được trang bị sẵn chân đế nguyên khối chắc chắn, cho phép đặt trực tiếp lên bàn nguội, bàn rơ-xoa hoặc mâm bàn máy CNC mà không cần bắt vít gá cố định hay dùng chân đế từ trường/chân chạc 3 chân.

• Cân bằng trọng lực cải tiến (Counterweight Balance System): Cơ chế cân bằng độc quyền giúp di chuyển các khớp tay nhẹ nhàng, không gây mỏi tay khi vận hành liên tục.

• Không tốn thời gian khởi động (Absolute Encoders): Bộ mã hóa tuyệt đối loại bỏ hoàn toàn việc tìm mốc gốc hay thời gian chờ chạy ấm máy, bật nguồn là có thể tiến hành đo ngay lập tức.

• Đạt tiêu chuẩn IP54: Khả năng chống bụi bẩn và tia nước bắn hiệu quả, giúp máy vận hành an toàn trong môi trường xưởng gia công cơ khí, bụi dầu nhớt.

• Chịu nhiệt độ môi trường lên tới 45 độ C: Khung cấu trúc dầm sợi carbon (Carbon-fibre) cho độ ổn định nhiệt vượt trội, cho phép đo chính xác trong dải nhiệt độ rộng từ 5 độ C đến 45 độ C.

• Khớp nối TESA Kinematic: Tháo lắp và thay thế các loại đầu đo tiếp xúc (stylus) nhanh chóng mà không cần hiệu chuẩn (re-calibration) lại.

• Tương thích đầu quét Laser (HP-L-8.9): Tùy chọn gắn thêm máy quét laser HP-L-8.9 giúp mở rộng khả năng đo quét 3D đám mây điểm cho các bề mặt tự do (freeform surfaces).

• Vận hành không dây hoàn toàn: Tích hợp Wi-Fi và tính năng thay pin nóng (Hot-swappable batteries), giúp di chuyển đo đạc linh hoạt mà không bị vướng vấp dây cáp.

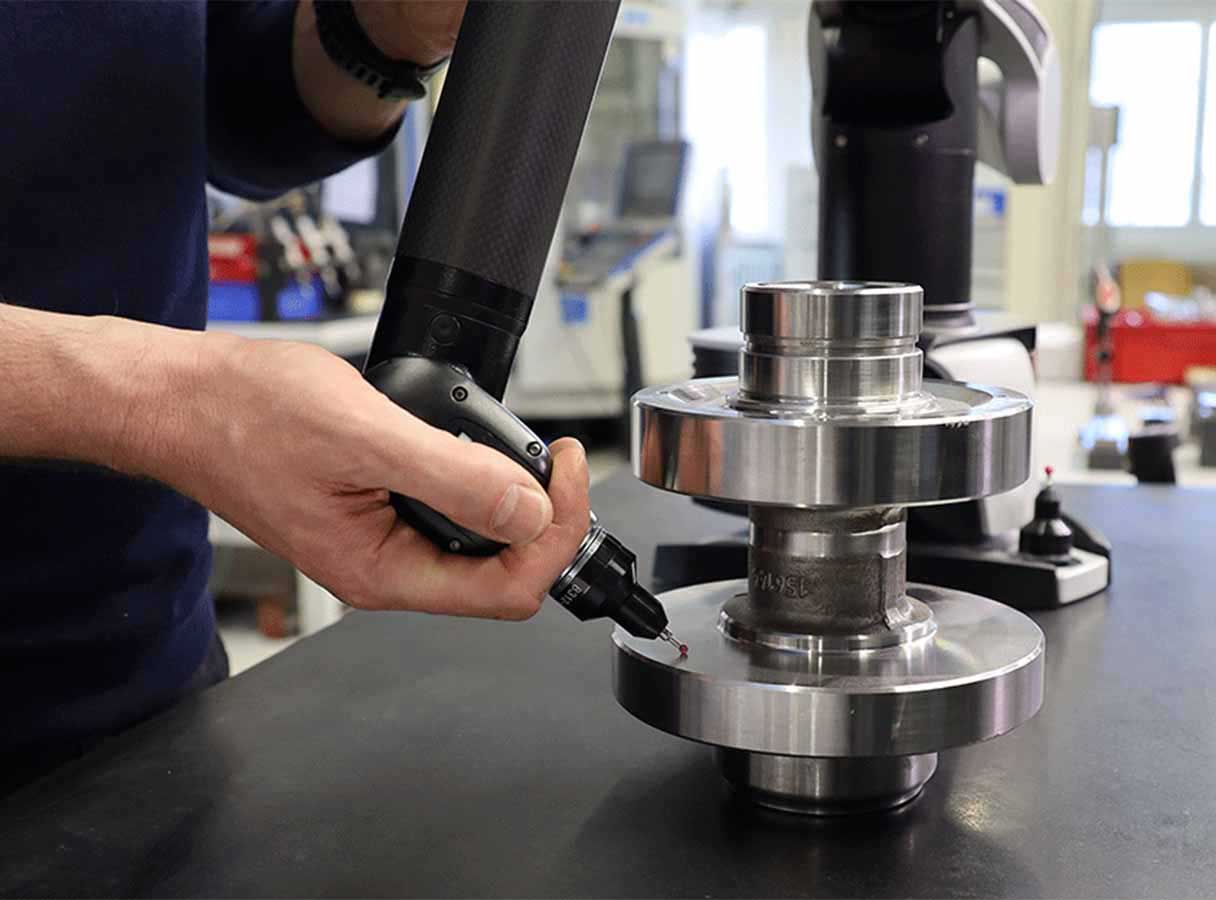

Tay đo 3D di động Hexagon Absolute Arm Compact kiểm tra kích thước chi tiết trực tiếp trên bàn máy gia công CNC.

3. Tiêu chuẩn áp dụng và chứng nhận chất lượng

HEXAGON Absolute Arm Compact đạt các chứng nhận đo lường quốc tế khắt khe:

• ISO 10360-12:2016: Tiêu chuẩn quốc tế chính thức đánh giá độ chính xác đo tiếp xúc (probing) cho các dòng tay đo tọa độ di động.

• ISO 10360-2 (Tùy chọn): Tiêu chuẩn đánh giá sai số đo chiều dài tương đương máy đo CMM cố định.

• Chuẩn bảo vệ IP54: Chứng nhận chống bụi và chống văng nước công nghiệp.

• ISO 9001 & CE Marking: Đảm bảo hệ thống quản lý chất lượng và an toàn công nghiệp Châu Âu.

4. Ứng dụng

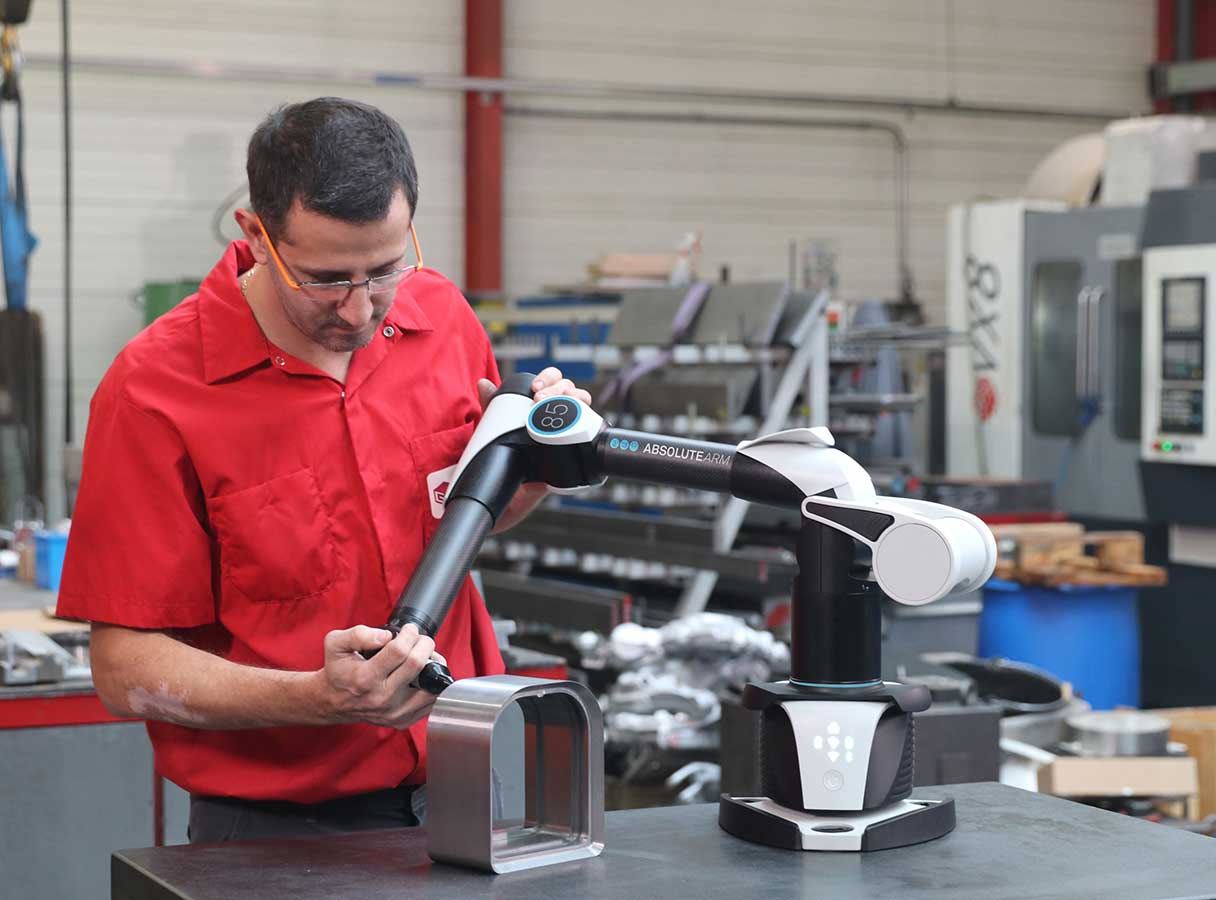

Hệ thống CMM di động Absolute Arm Compact với thiết kế chân đế tích hợp, cho phép đặt đo linh hoạt ở mọi không gian xưởng.

5. TECHNO – Đơn vị phân phối và hỗ trợ kỹ thuật uy tín tại Việt Nam

Techno Vietnam Industries tự hào là đơn vị chuyên nghiệp trong lĩnh vực cung cấp thiết bị và giải pháp phòng đo lường CMM chính hãng tại Việt Nam. Lựa chọn mua hàng và hợp tác cùng Techno, Quý khách hàng sẽ nhận được:

• Tư vấn cấu hình chuẩn xác: Khảo sát ứng dụng thực tế tại xưởng sản xuất để tư vấn dải đo và cấu hình Absolute Arm Compact tối ưu nhất.

• Đào tạo & Chuyển giao công nghệ: Đội ngũ kỹ sư Techno hỗ trợ giao hàng, hiệu chuẩn và đào tạo vận hành phần mềm đo lường chuyên sâu (PC-DMIS, PolyWorks, Inspect,…) cho kỹ sư nhà máy.

• Bảo hành & Hiệu chuẩn định kỳ: Dịch vụ hậu mãi chính hãng Hexagon, hỗ trợ kỹ thuật tận nơi và hiệu chuẩn định kỳ theo chuẩn ISO.
