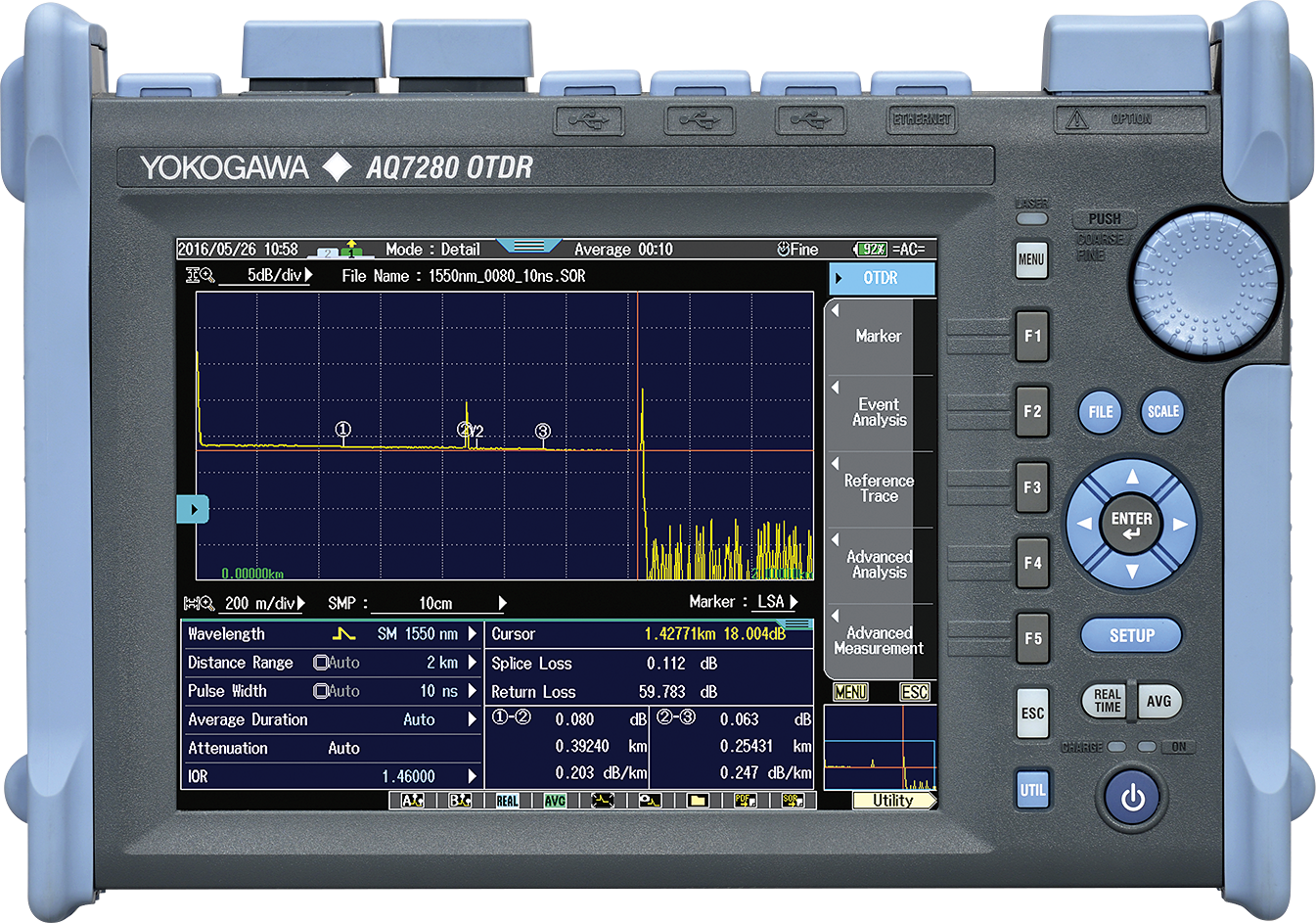

Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Thương hiệu : YOKOGAWA

Model: AQ7280 Series
Xuất xứ: Nhật Bản
Bảo hành: Theo chính sách nhà sản xuất
Ứng dụng: Lắp đặt mạng cáp quang lõi. Bảo trì mạng trục đô thị. Đo kiểm mạng FTTH/PON. Định vị điểm đứt cáp quang. Đo suy hao mối nối và đầu nối.

Liên hệ báo giá Hotline/ Zalo: 0911.559.559 Hotline/ Zalo: 0911.559.559

Cam kết và Chính sách của TECHNO

Cam kết 100% Hàng chính hãng
Chất lượng cao, đáp ứng đa dạng nhu cầu
Tư vấn kỹ thuật toàn diện và chuyên sâu
Chính sách bảo hành và hỗ trợ nhanh chóng

Thông số kỹ thuật

Mô tả sản phẩm

Thông tin NSX

Catalogue

Parameter	Specification
Product Name	Optical Time Domain Reflectometer (OTDR)
Model / Series	AQ7280 Series (Multi-tasking OTDR)
Manufacturer	Yokogawa (Japan)
Display	8.4-inch Color TFT LCD (Multi-touch capacitive touchscreen)
Wavelengths (nm)	850 / 1300 / 1310 / 1490 / 1550 / 1625 / 1650 (Depending on module)
Dynamic Range (dB)	Up to 50 dB (Module AQ7285A)
Event Dead Zone (m)	Nhỏ hơn hoặc bằng 0.6 m
Attenuation Dead Zone (m)	Nhỏ hơn hoặc bằng 3.5 m / 4.0 m
Sampling Resolution	Minimum 2 cm
Number of Sampling Points	Up to 256,000
Distance Range (km)	0.2, 0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400, 512 km
Pulse Width (ns)	3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 ns
Internal Memory	Lớn hơn hoặc bằng 1000 waveforms (Internal), Support USB External Storage
Connectivity Interface	USB 2.0 x2, Type B (mini) x1, RJ-45 (Ethernet) x1, SD Card slot
Battery Operating Time	Up to 15 hours (Based on Telcordia GR-196-CORE)
Battery Charging Time	Nhỏ hơn hoặc bằng 5 hours
Power Supply	100 to 240 VAC, 50/60 Hz / Battery: Li-ion
Dimensions & Weight	287 mm (W) x 210 mm (H) x 80 mm (D), Approx. 2.2 kg (Including battery & blank module)

Nội dung bài viết

1. Giới thiệu về Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Tên thiết bị: Máy đo cáp quang OTDR
Model: AQ7280 Series
Hãng sản xuất: Yokogawa (Nhật Bản)
Đối tượng sử dụng: Các đơn vị viễn thông (Viettel, VNPT, FPT…), nhà thầu thi công hạ tầng mạng cáp quang, kỹ sư bảo trì viễn thông, phòng thí nghiệm và kiểm định chất lượng cáp quang.
Mục đích chính: Đo chiều dài tuyến cáp, xác định vị trí lỗi (điểm đứt, điểm uốn cong), đo suy hao mối nối (Splice), suy hao đầu nối (Connector) và suy hao toàn tuyến nhằm đảm bảo chất lượng truyền dẫn quang.

Imagem adicional do produto 5

Máy đo cáp quang OTDR Yokogawa AQ7280 Series

🎯 Quý doanh nghiệp đang cần giải pháp đo kiểm cáp quang chính xác và tiết kiệm? Liên hệ ngay với đội ngũ kỹ sư của Techno qua Hotline 0911.559.559 để được tư vấn thiết bị AQ7280 Series phù hợp nhất với nhu cầu của bạn!

2. Đặc điểm nổi bật Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Độ chính xác và hiệu suất vượt trội: Thiết bị sở hữu dải động cực cao lên tới 50 dB (với module AQ7285A) và vùng chết sự kiện siêu ngắn chỉ từ 0.6 m trở xuống, đảm bảo dữ liệu đo đạc chuẩn xác ngay cả với các sự kiện ở khoảng cách rất gần nhau.
Tích hợp chế độ đo thông minh và đa nhiệm:
- Multi-tasking: Cho phép đo kiểm đồng thời nhiều lõi sợi quang khác nhau, tăng tối đa hiệu suất làm việc.
- Eagle Eye: Giúp xác định vị trí lỗi với độ chính xác cao ngay cả trong các tuyến cáp khoảng cách dài.
- Smart Mapper: Tự động hóa quá trình đo, chuyển đổi biểu đồ OTDR phức tạp thành sơ đồ mạng dạng icon trực quan, dễ đọc mà không cần chuyên gia phân tích.
Thiết kế phần cứng tối ưu và bền bỉ: Màn hình cảm ứng điện dung đa điểm 8.4-inch chống chói, hiển thị sắc nét dưới ánh sáng mặt trời. Khung máy chắc chắn, có khả năng chống va đập, chống bụi và giọt bắn, bảo vệ máy an toàn trong điều kiện công trường khắc nghiệt.
Thời lượng vận hành vượt trội: Sử dụng hệ thống pin sạc Lithium-ion dung lượng cao thân thiện với môi trường, máy có thể hoạt động liên tục lên đến 15 giờ theo tiêu chuẩn Telcordia, đảm bảo không làm gián đoạn các ca làm việc kéo dài tại hiện trường.
Bộ nguồn linh hoạt và kết nối thông minh: Hỗ trợ nguồn adapter sạc dải rộng (AC 100-240V). Tích hợp kết nối không dây (Wi-Fi), cho phép chuyển dữ liệu báo cáo nhanh chóng về trung tâm hoặc điều khiển máy đo từ xa qua thiết bị di động.

3. Tiêu chuẩn thử nghiệm Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Máy đo cáp quang Yokogawa AQ7280 được sản xuất hoàn toàn tại Nhật Bản (Made in Japan) dựa trên quy trình kiểm soát chất lượng nghiêm ngặt và đáp ứng đầy đủ các tiêu chuẩn quốc tế:

Tiêu chuẩn Telcordia GR-196-CORE: Tiêu chuẩn công nghiệp khắt khe nhất dành cho các thiết bị đo kiểm cáp quang OTDR về độ chính xác và độ bền phần cứng.
Tiêu chuẩn Hiệu chuẩn Quốc tế (IEC 61746): Đảm bảo tính liên kết hiệu chuẩn chuẩn quốc gia, cho phép cấp chứng nhận hiệu chuẩn hợp lệ phục vụ các kỳ đánh giá kỹ thuật khắt khe từ các tập đoàn viễn thông lớn.
Tiêu chuẩn CE, RoHS và LVD: Đảm bảo an toàn kỹ thuật điện, điện tử, chống can nhiễu sóng và thân thiện, không chứa các chất độc hại đối với môi trường theo quy định của Liên minh Châu Âu.

Imagem adicional do produto 1

Máy đo cáp quang OTDR Yokogawa AQ7280 Series

4. Ứng dụng chính Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Lĩnh vực ứng dụng	Mô tả ứng dụng của Yokogawa AQ7280
Mạng lõi và mạng đường dài (Core / Long-haul)	Đo kiểm các tuyến cáp quang liên tỉnh, cáp quang biển nhờ dải động cao lên đến 50 dB giúp đo xuyên thấu khoảng cách hàng trăm kilômét.
Mạng trục đô thị (Metro Network)	Kiểm tra cấu trúc liên kết mạng đô thị phức tạp, phát hiện nhanh các điểm suy hao lớn do uốn cong hoặc mối nối lỗi.
Mạng truy cập FTTH / PON	Ứng dụng các module bước sóng lọc (như 1625nm hoặc 1650nm) để đo kiểm bảo trì ngay trên đường truyền đang hoạt động (In-service) mà không làm gián đoạn dịch vụ của khách hàng, đo xuyên qua các bộ chia quang (Splitter) lên đến tỷ lệ 1:128.
Phòng thí nghiệm & Trung tâm dữ liệu (Data Center)	Sử dụng đo kiểm các sợi cáp quang kết nối nội bộ tốc độ cao trong các trung tâm dữ liệu lớn đòi hỏi sai số cực thấp.

5. Techno – Đơn vị cung cấp uy tín Máy đo cáp quang OTDR Yokogawa AQ7280 Series

Công ty Cổ phần Công nghệ Techno (Techno Vietnam) tự hào là đơn vị phân phối và cung cấp các giải pháp đo lường, viễn thông uy tín hàng đầu tại Việt Nam. Khi lựa chọn mua máy đo cáp quang Yokogawa AQ7280 Series tại Techno, Quý khách hàng sẽ được đảm bảo:

Sản phẩm chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất Yokogawa Nhật Bản.
Chính sách bảo hành chính hãng: Bảo hành chính hãng theo đúng tiêu chuẩn nhà máy, hỗ trợ kỹ thuật trọn đời sản phẩm.
Dịch vụ kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của Techno luôn sẵn sàng hỗ trợ tư vấn giải pháp, bàn giao công nghệ và hướng dẫn vận hành chi tiết, cung cấp dịch vụ hiệu chuẩn, sửa chữa bo mạch và thay thế linh kiện chính hãng tại Việt Nam, giúp tối ưu hóa thời gian và chi phí cho doanh nghiệp.

Techno - tự hào cung cấp buồng sốc nhiệt chính hãng, dịch vụ hậu mãi chu toàn, đồng hành cùng doanh nghiệp nâng cao năng lực kiểm soát chất lượng

Techno – địa chỉ lý tưởng cung cấp máy đo cáp quang OTDR YOKOGAWA mang lại sự yên tâm tuyệt đối cho quý doanh nghiệp.

🎯 Tổng kết lại, máy đo cáp quang OTDR Yokogawa AQ7280 Series là sự kết hợp hoàn hảo giữa công nghệ xử lý tín hiệu quang học tiên tiến và độ bền cơ khí chuẩn Nhật Bản. Với khả năng đo đạc chính xác cao cùng thời lượng vận hành vượt trội, thiết bị không chỉ giúp doanh nghiệp tối ưu hóa quy trình kiểm định, loại bỏ hoàn toàn sai sót lắp đặt mạng viễn thông mà còn là một bài toán đầu tư kinh tế dài hạn. Sở hữu máy đo cáp quang Yokogawa AQ7280 Series tại Techno sẽ giúp bạn nắm giữ “chìa khóa” để khẳng định chất lượng hạ tầng mạng truyền dẫn trên mọi công trình.
