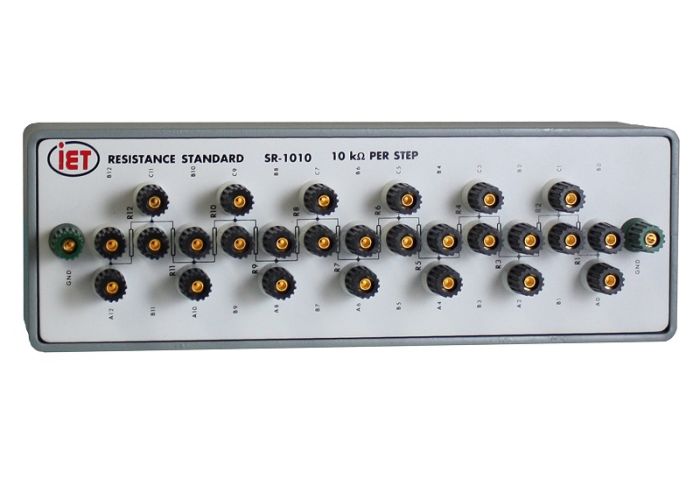

Hộp điện trở chuẩn IET Labs, Inc ESI SR1010

1. Giới thiệu về Chuẩn Truyền Chuyển Điện Trở ESI SR1010 (IET Labs)

Chuẩn truyền chuyển điện trở ESI SR1010 là thiết bị chuẩn truyền chuyển điện trở (Resistance Transfer Standard) dạng không ngâm dầu tiêu chuẩn, được phát triển bởi esi (Electro-Scientific Industries) và hiện do IET Labs kế thừa sản xuất theo đúng thông số kỹ thuật esi/Tegam gốc. SR1010 bao gồm 12 điện trở bằng nhau với kết nối 4 cực độc lập cho từng bước hoặc tổ hợp nối tiếp/song song – đáp ứng đầy đủ và vượt qua mọi yêu cầu của chuẩn truyền chuyển điện trở trong ứng dụng đo lường chính xác.

• Tên sản phẩm: Chuẩn Truyền Chuyển Điện Trở Chính Xác 4 Cực (Four-Terminal Precision Resistance Transfer Standard)
• Model: ESI SR1010-1 (1 Ω), SR1010-10 (10 Ω), SR1010-100 (100 Ω), SR1010-1K (1 kΩ), SR1010-10K (10 kΩ), SR1010-100K (100 kΩ); phụ kiện: SPC102, PC101, SB103
• Hãng sản xuất: IET Labs (kế thừa từ esi / Electro-Scientific Industries / Tegam – Hoa Kỳ); sản xuất theo đúng thông số kỹ thuật esi/Tegam gốc
• Đối tượng sử dụng: Kỹ sư đo lường tại Viện đo lường quốc gia (NMI), phòng hiệu chuẩn điện trở sơ cấp/thứ cấp cần mở rộng dải hiệu chuẩn lên hoặc xuống một thập phân từ một chuẩn tham chiếu đã được hiệu chuẩn.
• Mục đích chính: Thực hiện phép đo truyền chuyển điện trở chính xác với tỷ lệ 100:1 (±1 ppm + 0,1 µΩ) và 10:1 (±1 ppm + 1 µΩ), sử dụng kỹ thuật tổ hợp nối tiếp-song song của 12 điện trở bằng nhau kết nối 4 cực để mở rộng khả năng hiệu chuẩn lên/xuống một thập phân từ chuẩn tham chiếu đã biết, đồng thời làm chuẩn đa giá trị và bộ chia điện áp tham chiếu

Chuẩn điện trở ESI SR1010 hỗ trợ hiệu chuẩn, kiểm tra độ chính xác của máy đo điện trở

2. Đặc điểm nổi bật của Chuẩn Truyền Chuyển Điện Trở ESI SR1010

ESI SR1010 sở hữu những đặc điểm kỹ thuật đặc biệt, tạo nên chuẩn truyền chuyển điện trở linh hoạt và chính xác nhất trong dải 1 Ω đến 100 kΩ:

• 12 điện trở bằng nhau kết nối 4 cực – Nền tảng của kỹ thuật truyền chuyển: Toàn bộ 12 điện trở bằng nhau được hiệu chuẩn riêng lẻ và ghép chính xác ±10 ppm so với nhau. Kết nối 4 cực riêng cho từng phần tử là điều kiện bắt buộc để thực hiện phép đo truyền chuyển tỷ lệ loại bỏ hoàn toàn điện trở dây dẫn.
• Độ chính xác truyền chuyển ±(1 ppm + 0,1 µΩ) cho tỷ lệ 100:1: Đây là mức độ chính xác truyền chuyển hàng đầu, đạt được nhờ 10 điện trở song song so sánh với điện trở thứ 11 bằng phép đo 1:1 đơn giản – không phụ thuộc vào độ chính xác tuyệt đối của chuẩn mà chỉ vào độ lặp lại ngắn hạn.
• Truyền chuyển lên và xuống một thập phân từ một chuẩn tham chiếu duy nhất: SR1010 dễ dàng cấu hình để truyền chuyển điện trở lên hoặc xuống một thập phân từ giá trị ban đầu – ví dụ từ chuẩn 100 Ω được hiệu chuẩn bởi NMI, xác định chính xác 10 Ω và 1 kΩ mà không cần gửi thêm chuẩn đến NMI.
• Phụ kiện SPC102, PC101 và SB103 – Cấu hình linh hoạt không giới hạn: SPC102 (Series-Parallel Compensation Network) kết hợp với SB103 (Shorting Bars) cho cấu hình nối tiếp-song song 4 cực chuẩn; PC101 (Parallel Compensation Network) kết hợp SB103 cho cấu hình song song thuần túy – tất cả đảm bảo kết nối 4 cực chính xác không có điện trở tiếp xúc ký sinh.
• Hệ số nhiệt độ được ghép ±3 ppm/°C cho 100 Ω trở lên: Không chỉ hệ số nhiệt độ thấp (±5 ppm/°C), mà còn được ghép chặt chẽ ±3 ppm/°C giữa các phần tử (100 Ω trở lên) – đảm bảo tỷ lệ điện trở ổn định theo nhiệt độ, giảm thiểu sai số truyền chuyển do biến thiên nhiệt độ môi trường.
• Hệ số công suất cực thấp ±0,1 ppm/mW cho 100 Ω trở lên: Biến thiên điện trở do tự nhiệt Joule cực thấp đảm bảo kết quả đo ổn định ngay cả khi dòng đo ở mức bình thường – yêu cầu thiết yếu cho phép đo truyền chuyển tỷ lệ chính xác.
• Ứng dụng đa năng: chuẩn đa giá trị và bộ chia điện áp tham chiếu: Ngoài chức năng truyền chuyển, SR1010 hoạt động như chuẩn điện trở đa giá trị (multi-value resistance standard) và bộ chia điện áp tham chiếu chính xác – mở rộng khả năng sử dụng trong nhiều cấu hình đo lường khác nhau.
• Điện trở rò >10¹² Ω và điện áp đánh thủng 1.500 V peak: Cách điện chất lượng cao đảm bảo không có dòng rò ảnh hưởng đến phép đo và an toàn khi sử dụng trong hệ thống đo lường điện áp cao.

📞 Nếu bạn đang tìm kiếm giải pháp Chuẩn Truyền Chuyển Điện Trở ESI SR1010 phù hợp cho Phòng Hiệu Chuẩn hoặc Hệ thống đo lường của mình, liên hệ ngay 0911.559.559 để được tư vấn & báo giá.

3. Tiêu chuẩn thử nghiệm Chuẩn Truyền Chuyển Điện Trở ESI SR1010

ESI SR1010 được sản xuất và hiệu chuẩn theo các tiêu chuẩn đo lường nghiêm ngặt, đảm bảo tính truy xuất SI đầy đủ và hiệu năng truyền chuyển nhất quán:

• Hiệu chuẩn tại 23°C, công suất thấp, đo 4 cực, truy xuất SI: Tất cả giá trị hiệu chuẩn ban đầu của từng phần tử được xác định tại 23°C, chế độ công suất thấp, phép đo 4 cực, truy xuất đến Hệ đơn vị SI – đảm bảo chuỗi liên kết đo lường quốc tế đầy đủ ngay từ thiết bị được giao.
• Độ chính xác hiệu chỉnh ban đầu ±20 ppm, ghép trong vòng ±10 ppm: Mỗi phần tử điện trở được hiệu chỉnh về danh định trong vòng ±20 ppm và ghép với nhau trong vòng ±10 ppm – đảm bảo tính đồng đều cần thiết cho kỹ thuật truyền chuyển tỷ lệ.
• Độ chính xác dài hạn ±50 ppm và độ chính xác hiệu chuẩn ±10 ppm: Hành vi dài hạn của SR1010 được kiểm soát chặt chẽ – ±50 ppm về giá trị danh định dài hạn và ±10 ppm sau lần hiệu chuẩn gần nhất, đảm bảo giá trị chuẩn ổn định trong suốt chu kỳ hiệu chuẩn.
• Công suất tối đa 1 Ω/bước hoặc 5 W phân bố trên 10 điện trở: Giới hạn công suất rõ ràng đảm bảo thiết bị vận hành an toàn và không bị ảnh hưởng bởi tự nhiệt khi dùng dòng đo thực tế.
• Điều kiện vận hành +10°C đến +40°C, <50% RH; bảo quản -20°C đến +65°C: Dải điều kiện vận hành và bảo quản phù hợp cho cả phòng lab tiêu chuẩn và vận chuyển trong mọi điều kiện khí hậu – SR1010 không cần ngâm dầu hay kiểm soát nhiệt độ chặt chẽ để vận hành.

4. Ứng dụng chính của Chuẩn Truyền Chuyển Điện Trở ESI SR1010

Nhờ kỹ thuật truyền chuyển tỷ lệ chính xác, kết nối 4 cực đầy đủ và hệ sinh thái phụ kiện SPC102/PC101/SB103, ESI SR1010 được sử dụng trong các ứng dụng hiệu chuẩn điện trở chính xác cao quan trọng nhất:

🎯 Doanh nghiệp của bạn đang gặp khó khăn trong việc lựa chọn Chuẩn Truyền Chuyển Điện Trở ESI SR1010 phù hợp? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị uy tín cung cấp Chuẩn Truyền Chuyển Điện Trở ESI SR1010

Khi lựa chọn giải pháp chuẩn truyền chuyển điện trở tại Techno Vietnam Industries, quý khách không chỉ sở hữu sản phẩm đạt tiêu chuẩn NMI mà còn được bảo đảm bởi hệ sinh thái dịch vụ kỹ thuật chuyên nghiệp toàn diện:

• Giải pháp thực tế – Tư vấn sát nhu cầu: Đội ngũ kỹ sư Techno lắng nghe yêu cầu cụ thể để đề xuất đúng giá trị SR1010 – từ SR1010-1 (1 Ω) đến SR1010-100K (100 kΩ) – và tư vấn phụ kiện SPC102/PC101/SB103 phù hợp với cấu hình đo và kỹ thuật truyền chuyển đang áp dụng.
• Sở hữu thiết bị chính hãng 100%: Cam kết cung cấp thiết bị IET Labs SR1010 chính hãng, sản xuất theo đúng thông số kỹ thuật esi/Tegam gốc, kèm dữ liệu hiệu chuẩn từng phần tử truy xuất SI – sẵn sàng thực hiện phép đo truyền chuyển ngay từ lần sử dụng đầu tiên.
• Hỗ trợ kỹ thuật chuyên sâu: Techno cung cấp hướng dẫn thực hiện kỹ thuật truyền chuyển tỷ lệ 100:1 và 10:1, hỗ trợ kết nối phụ kiện SPC102/PC101/SB103, hướng dẫn xây dựng quy trình truyền chuyển từ chuẩn NMI và tư vấn tích hợp vào hệ thống SR1060.
• Dịch vụ hậu mãi chuẩn mực: Bảo hành theo chính sách nhà sản xuất, hỗ trợ kỹ thuật 24/7 và dịch vụ tái hiệu chuẩn định kỳ theo tiêu chuẩn ISO/IEC 17025:2017 – duy trì đầy đủ chuỗi truy xuất SI cho toàn bộ hệ thống đo lường điện trở.
