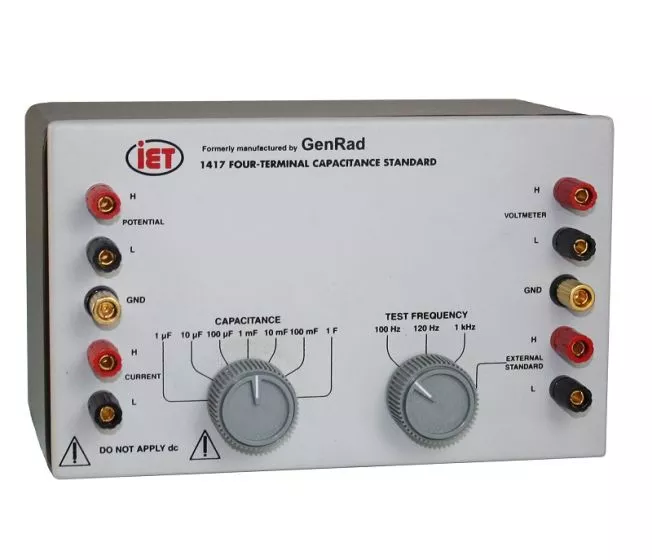

Chuẩn điện dung IET Labs, Inc GENRAD 1417 1 uF – 1 F

1. Giới thiệu về Chuẩn Điện Dung 4 Đầu Cực GenRad 1417

Chuẩn điện dung 4 đầu cực GenRad 1417 là thiết bị chuẩn điện dung phòng thí nghiệm (four-terminal capacitance standard) thuộc dòng chuẩn đo lường cao cấp nhất của GenRad – nay được IET Labs tiếp tục sản xuất và hỗ trợ. Nguyên lý hoạt động của 1417 hoàn toàn khác biệt với GenRad 1413: thay vì tụ mica vật lý, 1417 sử dụng một chuẩn 1 µF nội kết hợp với hai bộ chia điện áp cảm ứng (IVD) chính xác để tạo ra bảy giá trị điện dung từ 1 µF đến 1 F theo thập phân vị. Kỹ thuật IVD cung cấp độ chính xác và ổn định dài hạn vượt trội so với tụ điện thực cỡ lớn – thực tế là không thể đạt được bằng tụ điện vật lý trong dải điện dung này. Ngoài chức năng chuẩn điện dung, 1417 còn phục vụ đồng thời như chuẩn hệ số tổn hao D = 0,01 cố định có chủ đích tại các tần số thử nghiệm tiêu chuẩn.

• Tên sản phẩm: Chuẩn Điện Dung 4 Đầu Cực – Chuẩn Hệ Số Tổn Hao (Four-Terminal Capacitance Standard / Dissipation Factor Standard)
• Model: GenRad 1417
• Hãng sản xuất: IET Labs, Inc. (Hoa Kỳ) – sản xuất và hỗ trợ trong truyền thống GenRad, kế thừa từ General Radio Company hơn 100 năm lịch sử đo lường chính xác
• Đối tượng sử dụng: Kỹ sư đo lường học phòng thí nghiệm chuẩn quốc gia (NMI) và khu vực, kỹ sư hiệu chuẩn LCR meter và cầu RLC dải điện dung cao, nhà nghiên cứu đặc tuyến tụ điện điện dung lớn (điện phân, tantalum, film), kỹ sư xác nhận chức năng đo điện dung cao của đa kế điện vạn năng và thiết bị đo trong phòng ISO/IEC 17025.
• Mục đích chính: Cung cấp chuẩn điện dung 4 đầu cực chính xác tại bảy giá trị từ 1 µF đến 1 F theo thập phân vị bằng kỹ thuật IVD; đồng thời phục vụ như chuẩn hệ số tổn hao D = 0,01 tại tần số 100 Hz, 120 Hz và 1 kHz; và cho phép khuếch đại điện dung chuẩn ngoài để tạo vô số giá trị trung gian và cao hơn phục vụ hiệu chuẩn metrological

GENRAD 1417 SERIES hỗ trợ hiệu chuẩn, kiểm tra độ chính xác của máy đo điện dung

2. Đặc điểm nổi bật của Chuẩn Điện Dung 4 Đầu Cực GenRad 1417

GenRad 1417 áp dụng kỹ thuật đo lường học tiên tiến nhất để giải quyết thách thức kỹ thuật lớn nhất trong đo lường điện dung: làm thế nào đạt độ chính xác metrological trong dải điện dung từ µF đến F?

• Kỹ thuật IVD – giải pháp duy nhất cho độ chính xác metrological dải µF đến F: Thay vì chế tạo tụ điện vật lý cỡ 1 F với độ chính xác cao (điều về mặt kỹ thuật gần như không thể thực hiện ổn định), GenRad 1417 sử dụng hai bộ chia điện áp cảm ứng (IVD) chính xác để khuếch đại chuẩn 1 µF nội lên đến 1 F. Tỷ số chia của IVD ổn định và lặp lại hơn nhiều so với điện dung của tụ điện vật lý cỡ lớn – cho phép đạt độ chính xác và ổn định dài hạn mà “không thể đạt được với tụ điện thực cỡ lớn” (unattainable with very high-value true capacitors).
• Bảy giá trị điện dung chuẩn chọn bằng công tắc – phủ toàn dải µF đến F: Bảy giá trị cố định 1 µF, 10 µF, 100 µF, 1 mF, 10 mF, 100 mF và 1 F được chọn bằng công tắc xoay trực tiếp, bao phủ toàn bộ dải điện dung lớn mà GenRad 1413 không phủ được. Ba tần số thử nghiệm 100 Hz, 120 Hz và 1 kHz cũng được chọn bằng công tắc để phù hợp với từng thiết bị đo cần hiệu chuẩn.
• Đồng thời là chuẩn hệ số tổn hao D = 0,01 – tính năng độc quyền của 1417: Hệ số tổn hao D của 1417 được cài đặt cố định có chủ đích ở mức 0,01 tại các tần số 100 Hz, 120 Hz và 1 kHz với độ chính xác ±0,001. Điều này biến 1417 thành chuẩn tham chiếu đồng thời cho cả điện dung lẫn hệ số tổn hao D – phục vụ hiệu chuẩn chức năng đo D của LCR meter mà không cần thiết bị chuẩn riêng biệt.
• Kết nối chuẩn điện dung ngoài – vô số giá trị trung gian và cao hơn: Đầu nối chuẩn ngoài (external standard terminals) cho phép kết nối bất kỳ tụ điện chuẩn bên ngoài nào – trực tiếp hoặc song song với chuẩn 1 µF nội – và sử dụng bộ IVD của 1417 để khuếch đại giá trị đó theo thập phân vị. Tính năng này cung cấp vô số giá trị điện dung trung gian và cao hơn 1 F, mở rộng đáng kể phạm vi ứng dụng của thiết bị vượt ra ngoài 7 giá trị cố định tiêu chuẩn.
• Độ chính xác có thể cải thiện thêm bằng cách đo chuẩn nội: Vì tỷ số chia của IVD chính xác và lặp lại cao, độ chính xác tổng thể của 1417 có thể được nâng cao hơn mức 0,25% tiêu chuẩn bằng cách đo thực tế giá trị của chuẩn 1 µF nội (hoặc chuẩn ngoài) trước khi khuếch đại. Cách tiếp cận này phù hợp với yêu cầu của phòng đo lường học cấp cao nhất.
• Cấu trúc 4 đầu cực – phép đo chính xác không bị ảnh hưởng bởi trở kháng đầu cuối: Cấu hình đo 4 đầu cực (Hi-Potential, Hi-Current, Lo-Potential, Lo-Current) tách biệt đường cấp nguồn và đường đo điện áp, loại bỏ sai số do điện trở dây dẫn và điện trở tiếp xúc, đảm bảo phép đo phản ánh đúng giá trị điện dung thực của chuẩn nội – thiết yếu trong đo lường điện dung chính xác tần thấp.
• Sử dụng được cả 2 đầu cực – tương thích với đa kế điện vạn năng và cầu phổ biến: Ngoài chế độ 4 đầu cực chính xác, 1417 có thể sử dụng như chuẩn 2 đầu cực khi ứng dụng có thể chấp nhận giá trị D cao hơn, với D < 1 cho điện dung đến 1000 µF ở tần số dưới 150 Hz. Tính năng này cho phép 1417 tương thích trực tiếp với hầu hết LCR meter và đa kế điện vạn năng thông dụng.
• Toàn bộ thông số đo được mà không cần tháo máy – truy xuất nguồn gốc liên tục: Một trong những tính năng quan trọng nhất của 1417: tất cả thông số kỹ thuật (điện dung, tỷ số IVD, hệ số tổn hao D) đều có thể đo và xác minh lại từ bên ngoài mà không cần tháo máy. Điều này cho phép xác nhận tình trạng hiệu chuẩn bất cứ lúc nào trong quá trình sử dụng mà không ảnh hưởng đến tình trạng thiết bị.
• Thiết kế dạng bàn và rack mounting – linh hoạt trong mọi cấu hình phòng lab: Thiết bị hỗ trợ cả sử dụng độc lập trên bàn và rack mounting vào tủ đo lường tiêu chuẩn 19-inch, đảm bảo phù hợp với cả phòng đo lường học nhỏ độc lập lẫn hệ thống đo lường rack-based quy mô lớn.

📞 Nếu bạn đang tìm kiếm Chuẩn Điện Dung chính xác dải µF đến F hoặc chuẩn hệ số tổn hao D cho phòng đo lường học, liên hệ ngay 0911.559.559 để được tư vấn & báo giá!

3. Tiêu chuẩn thử nghiệm Chuẩn Điện Dung 4 Đầu Cực GenRad 1417

GenRad 1417 được sản xuất, hiệu chuẩn và ứng dụng theo các tiêu chuẩn đo lường và kỹ thuật quốc tế khắt khe nhất trong lĩnh vực đo lường học điện dung và hệ số tổn hao:

• Hiệu chuẩn có truy xuất nguồn gốc NIST: Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn có truy xuất nguồn gốc đến NIST, đáp ứng yêu cầu truy xuất nguồn gốc đo lường của hệ thống ISO 9001 và phòng thí nghiệm ISO/IEC 17025.
• Hiệu chuẩn ISO/IEC 17025 (A2LA) – phòng thí nghiệm được công nhận: IET Labs cung cấp dịch vụ hiệu chuẩn được công nhận A2LA kèm báo cáo dữ liệu đo kiểm chi tiết, đáp ứng yêu cầu hồ sơ thiết bị đo trong phòng thí nghiệm hiệu chuẩn chuẩn tham chiếu và cơ sở sản xuất thiết bị điện (ISO 9001, AS9100).
• Kỹ thuật IVD được công nhận trong đo lường học quốc tế (BIPM/NMI): Kỹ thuật bộ chia điện áp cảm ứng (IVD) được sử dụng rộng rãi trong các Viện Đo lường Quốc gia (NMI) trên toàn thế giới như phương pháp chuẩn để duy trì và truyền đơn vị điện dung SI trong dải giá trị lớn. Việc GenRad 1417 áp dụng kỹ thuật IVD đảm bảo chuỗi truy xuất nguồn gốc từ SI đến đơn vị sử dụng được cộng đồng đo lường học quốc tế công nhận.
• Phương pháp đo 4 đầu cực – tương thích cầu điện dung chuẩn metrological: Cấu trúc 4 đầu cực của GenRad 1417 tương thích với cầu điện dung 4 đầu cực chuẩn như GenRad 1620 Capacitance Measuring Assembly và các thiết bị đo tổng trở metrological khác, đảm bảo phép đo hiệu chuẩn chính xác theo phương pháp transfer method được BIPM công nhận.
• Tương thích tiêu chuẩn IEC về đo điện dung và hệ số tổn hao: Chuẩn D = 0,01 tại 100 Hz, 120 Hz và 1 kHz của GenRad 1417 tương thích với yêu cầu xác nhận chức năng đo D trong IEC 60384 (tụ điện cố định), IEC 60068 (thử nghiệm môi trường) và các tiêu chuẩn IEC liên quan đến đo lường hệ số tổn hao trong phòng thí nghiệm đo lường học.
• Hơn 100 năm uy tín sản xuất GenRad – IET Labs: Kế thừa trực tiếp từ truyền thống sản xuất chuẩn đo lường chính xác của General Radio Company (thành lập 1915), IET Labs tiếp tục sản xuất và hỗ trợ GenRad 1417 theo đúng thông số kỹ thuật nguyên bản, đảm bảo tính liên tục về chất lượng và khả năng phục vụ dài hạn.

4. Ứng dụng chính của Chuẩn Điện Dung 4 Đầu Cực GenRad 1417

Với kỹ thuật IVD độc đáo, khả năng làm chuẩn D đồng thời và tính năng kết nối chuẩn ngoài, GenRad 1417 phục vụ những ứng dụng đo lường học dải điện dung lớn mà không có thiết bị chuẩn điện dung nào khác có thể đáp ứng được:

📞 Doanh nghiệp của bạn đang cần chuẩn điện dung dải µF đến F hoặc chuẩn hệ số tổn hao D cho phòng đo lường học và hệ thống hiệu chuẩn LCR meter? Liên hệ ngay 0911.559.559 để được hỗ trợ và tư vấn nhanh chóng, chính xác!

5. Techno – Đơn vị cung cấp uy tín Chuẩn Điện Dung 4 Đầu Cực GenRad 1417

Khi lựa chọn Chuẩn Điện Dung 4 Đầu Cực GenRad 1417 qua Techno Vietnam Industries, quý doanh nghiệp tiếp cận thiết bị chuẩn điện dung dải lớn metrological hàng đầu thế giới và được hỗ trợ kỹ thuật toàn diện từ đội ngũ am hiểu sâu về hệ sinh thái chuẩn đo lường IET Labs:

• Tư vấn lựa chọn đúng thiết bị theo dải điện dung và yêu cầu chuẩn D: Techno giúp quý khách phân tích rõ khi nào cần GenRad 1413 (dải 1 pF đến 1,11111 µF – chuẩn mica chính xác cao), khi nào cần GenRad 1417 (dải 1 µF đến 1 F – kỹ thuật IVD, đồng thời là chuẩn D), và khi nào cần bộ đầy đủ cả hai để phủ toàn bộ dải điện dung từ pF đến F trong phòng đo lường học.
• Hàng chính hãng IET Labs – GenRad 1417 100% nguyên bản, kèm hiệu chuẩn NIST: Cam kết cung cấp GenRad 1417 chính hãng IET Labs kèm giấy chứng nhận hiệu chuẩn NIST, đảm bảo thiết bị đáp ứng ngay yêu cầu chuẩn tham chiếu trong phòng đo lường học khi tiếp nhận.
• Hướng dẫn kỹ thuật vận hành đúng quy cách – kết nối IVD và chuẩn ngoài: Kỹ sư Techno hướng dẫn chi tiết về quy trình vận hành đúng kỹ thuật bao gồm kết nối 4 đầu cực, lựa chọn tần số thử nghiệm, phương pháp đo chuẩn 1 µF nội để cải thiện độ chính xác, và cách kết nối đúng chuẩn điện dung ngoài vào external standard terminals của 1417.
• Dịch vụ hiệu chuẩn định kỳ có truy xuất NIST và sửa chữa chính hãng: Techno cung cấp dịch vụ hiệu chuẩn định kỳ có truy xuất nguồn gốc NIST và sửa chữa chính hãng, đảm bảo GenRad 1417 duy trì độ chính xác điện dung và chuẩn D = 0,01 trong suốt vòng đời thiết bị, hồ sơ hiệu chuẩn hợp lệ cho hệ thống ISO/IEC 17025.
• Tư vấn giải pháp chuẩn đo lường điện dung toàn dải pF đến F: Techno cung cấp giải pháp chuẩn điện dung toàn diện gồm GenRad 1422 (biến thiên không khí, pF đến nF), GenRad 1413 (mica chính xác, pF đến µF) và GenRad 1417 (IVD kỹ thuật cao, µF đến F) – toàn bộ từ một nhà cung cấp duy nhất với hồ sơ hiệu chuẩn NIST đồng nhất và dịch vụ hỗ trợ kỹ thuật tập trung.
