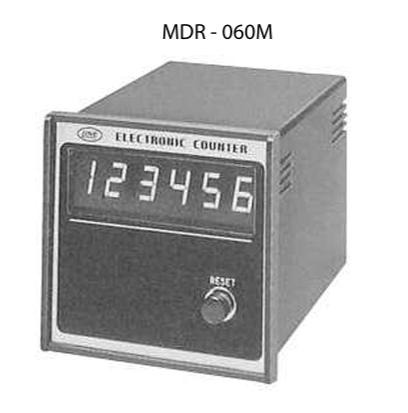

Bộ đếm tổng điện tử 2 chiều Line Seiki MDR Series

Name: Bộ đếm tổng điện tử 2 chiều Line Seiki MDR Series
Brand: Line Seiki
Rating: 4.9 (50 reviews)

Thương hiệu : Line Seiki

Model: MDR-060M (Mã MDR-040M đã ngưng sản xuất)
Xuất xứ: Nhật Bản
Bảo hành: Chính sách NSX
Ứng dụng: Tự động hóa & robot công nghiệp; Cơ khí chính xác; Khuôn mẫu; Sản xuất kim loại & gia công CNC; Dệt may & Giày da

Liên hệ báo giá Hotline/ Zalo: 0911.559.559 Hotline/ Zalo: 0911.559.559

Cam kết và Chính sách của TECHNO

Cam kết 100% Hàng chính hãng
Chất lượng cao, đáp ứng đa dạng nhu cầu
Tư vấn kỹ thuật toàn diện và chuyên sâu
Chính sách bảo hành và hỗ trợ nhanh chóng

Thông số kỹ thuật

Mô tả sản phẩm

Thông tin NSX

Catalogue

Model	Ngừng sản xuất MDR-040M	MDR-060M
Hiển thị	LED đỏ, 14.22 x 8.13mm (Lược bỏ số 0 vô nghĩa)	LED đỏ, 10.16 x 5.54mm (Lược bỏ số 0 vô nghĩa)
Phương pháp đầu vào / Tín hiệu	Đầu vào tiếp điểm : Rơ le, Công tắc vi mô (Microswitch) Đầu vào không tiếp điểm : L : 0 – 1V ; H : +4.5 – 27V
Chế độ đếm	Vuông pha 90° (có hướng) / Cộng/Trừ
Tốc độ đếm tối đa	Đầu vào tiếp điểm : Tối đa 20 Hz / Đầu vào không tiếp điểm : Tối đa 5000 Hz
Độ rộng xung	Đầu vào tiếp điểm : Tối thiểu 25 msec / Đầu vào không tiếp điểm : Tối thiểu 100 msec
Chu kỳ xung (Make / Duty)	1 : 1
Reset	Reset phía trước (nút nhấn) Reset từ xa (tối thiểu 100msec)
Bộ nhớ	E²PROM (Lưu giữ 10 năm, ghi lại 10.000 lần)
Nguồn cấp cho Cảm biến	DC 12V tối đa 50mA
Trở kháng đầu vào	5kΩ
Nguồn cấp	AC 100/110V hoặc AC 200/220V ±10%, 50/60 Hz
Công suất tiêu thụ	Khoảng 3.5VA
Nhiệt độ môi trường : Hoạt động	0 – +40°C (Không đóng băng)
Độ ẩm môi trường : Hoạt động	45 – 85%RH (Không ngưng tụ)
Kiểm tra điện áp cao (Hi-pot)	AC 1500V (1 phút)
Kiểm tra độ bền điện môi	Tối thiểu 20MΩ (Megger DC 500V)
Kết nối	Vít đấu dây M3 (M3 Terminal Screw)
Tiêu chuẩn tuân thủ	–

Nội dung bài viết

1. Giới thiệu về bộ đếm tổng điện tử Line Seiki MDR Series

Bộ đếm tổng điện tử Line Seiki MDR Series là giải pháp ưu việt được thiết kế riêng cho các trung tâm gia công CNC, hệ thống băng tải và bộ phận kỹ thuật điều khiển trọng điểm. Đây là dòng máy đếm có khả năng tiếp nhận xung vuông pha (Quadrature) từ bộ mã hóa vòng quay (Encoder), đáp ứng nhu cầu đếm tiến/lùi với độ chính xác tuyệt đối, đặc biệt hiệu quả trên các thiết bị máy công cụ và trục nâng hạ.

Tên máy: Bộ đếm tổng điện tử 2 chiều (Bidirectional Electronic Total Counter)
Model: MDR Series (Bao gồm model tiêu biểu MDR-060M. Lưu ý: Mã MDR-040M đã ngừng sản xuất)
Hãng sản xuất: Line Seiki (Nhật Bản)
Đối tượng sử dụng: Chuyên gia tự động hóa, kỹ sư điện điều khiển và nhân viên bảo trì máy trong các nhà máy.
Mục đích chính: Thực hiện phép đếm tổng lũy kế (Cộng/Trừ) các tín hiệu xung tốc độ cao nhằm giám sát chính xác tọa độ vị trí, chiều dài vật liệu và sản lượng.

2. Đặc điểm nổi bật của bộ đếm tổng điện tử Line Seiki MDR Series

Bộ đếm tổng điện tử Line Seiki MDR Series sở hữu những đặc điểm nổi bật giúp doanh nghiệp kiểm soát thông số máy móc tối ưu.

Xử lý tín hiệu xung tốc độ cao: Khả năng tiếp nhận xung với tần số lên đến 5000 Hz, tương thích hoàn hảo với các loại Encoder công nghiệp giúp việc đếm vòng quay trục motor luôn mượt mà, không bị sót nhịp.
Chế độ đếm 2 chiều (Bidirectional): Trang bị cơ chế phân tích tín hiệu lệch pha 90 độ (Quadrature), tự động cộng khi trục quay tới và trừ khi trục quay lùi, vô cùng thiết yếu cho các ứng dụng đo chiều dài cuộn cắt.
Màn hình LED hiển thị thông minh: Hiển thị 6 số rõ nét với độ sáng cao, kết hợp chức năng Zero Suppress tự động làm mờ các số 0 thừa ở đầu dòng, giúp giảm rối mắt cho kỹ thuật viên khi quan sát từ xa.
Cấp nguồn phụ cho cảm biến: Tích hợp sẵn ngõ ra DC 12V 50mA trên bảng mạch, cho phép thiết bị tự nuôi nguồn các cảm biến quang, từ hoặc Encoder kết nối trực tiếp, tiết kiệm chi phí mua thêm bộ nguồn rời.
Bảo toàn dữ liệu bằng bộ nhớ trong: Trang bị cơ chế lưu trữ E²PROM thông minh, đảm bảo lưu lại nguyên vẹn các thông số tiến trình ngay cả khi dây chuyền đột ngột mất điện.

Bộ đếm tổng điện tử Line Seiki MDR Series sở hữu những đặc điểm nổi bật như xử lý xung tốc độ cao và màn hình LED thông minh

📞 Quý doanh nghiệp đang cần tối ưu hóa hệ thống kiểm đếm hành trình động cơ cho dây chuyền của mình? Liên hệ ngay với đội ngũ kỹ sư của Techno qua Hotline 0911.559.559 để được tư vấn model bộ đếm điện tử Line Seiki phù hợp nhất với loại tín hiệu đặc thù của bạn!

3. Tiêu chuẩn của bộ đếm tổng điện tử Line Seiki MDR Series

Bộ đếm tổng điện tử Line Seiki MDR Series được nhiều quý doanh nghiệp tin tưởng lựa chọn nhờ đáp ứng các tiêu chuẩn khắt khe như:

Độ bền điện môi & Cách điện: Vượt qua bài kiểm tra điện áp chịu đựng (Hi-pot Test) AC 1500V/phút và đạt chuẩn điện trở cách điện tối thiểu 20MΩ, bảo vệ an toàn tối đa cho bảng mạch nội bộ.
Chuẩn công nghiệp DIN: Thiết kế khung vỏ panel tiêu chuẩn 72 x 72 mm, phù hợp đồng bộ hóa lắp ráp trên các tủ điện điều khiển công nghiệp theo tiêu chuẩn quốc tế.
Chống nhiễu tín hiệu: Mạch xử lý ngõ vào được thiết kế đặc biệt để loại bỏ các xung nhiễu (noise) do từ trường sinh ra, đảm bảo các phép đếm xung Quadrature đạt chuẩn mực tuyệt đối.

🎯 Nếu bạn muốn tìm hiểu thêm về tiêu chuẩn chống nhiễu của bộ đếm điện tử Line Seiki MDR Series. Hãy liên hệ ngay với Techno qua Hotline 0911.559.559 để được tư vấn cụ thể và sở hữu giải pháp đếm công nghiệp hiện đại nhất!

4. Ứng dụng chính của bộ đếm tổng điện tử Line Seiki MDR Series

Bộ đếm tổng điện tử Line Seiki MDR Series được ứng dụng rộng rãi trong các lĩnh vực chính sau:

Ngành công nghiệp / Thiết bị	Mục đích
Tự động hóa & Cơ khí chính xác	Giám sát hành trình, tính toán tọa độ tịnh tiến của các bàn dao cắt CNC khi kết nối trực tiếp với động cơ Servo hoặc Rotary Encoder.
Dây & Cáp điện, Dệt may	Sử dụng cơ chế đếm cộng/trừ 2 chiều (Add/Subtract) để đo lường độ dài chính xác của vải hoặc dây cáp đang cuộn, kể cả khi băng tải chạy ngược lùi.
Logistics & Bãi đỗ xe tự động	Đếm tổng số xe vào (cộng) và xe ra (trừ) thông qua tín hiệu từ các cổng kiểm soát vòng từ, báo cáo chính xác chỗ trống thực tế.
Hệ thống Nâng hạ & Thủy lợi	Đếm số vòng quay trục tời để tính toán độ cao nâng/hạ của các cần trục sân khấu, rèm điện lớn hoặc mức độ mở của các cửa đập xả nước (dam gates).

5. Techno – Đơn vị uy tín cung cấp giải pháp bộ đếm điện tử toàn diện

Khi lựa chọn giải pháp tại Techno Vietnam Industries, quý khách sẽ sở hữu một thiết bị chất lượng và an tâm về dịch vụ hậu mãi chuẩn mực:

Giải pháp thực tế: Đội ngũ kỹ sư tại Techno luôn lắng nghe mô hình truyền động thực tế của khách hàng để tư vấn lựa chọn cách cài đặt ngõ vào xung (1 pha độc lập hoặc 2 pha Quadrature) phù hợp nhất.
Sở hữu thiết bị chất lượng: Cam kết cung cấp các model MDR-060M chính hãng từ Line Seiki Nhật Bản, đảm bảo độ bền hiển thị và độ nhạy xử lý chống nhiễu tốt nhất.
Hỗ trợ kỹ thuật chuyên sâu: Techno cung cấp dịch vụ hướng dẫn đấu dây từ Encoder về bộ đếm, hỗ trợ tích hợp cấp nguồn DC12V và thiết lập chức năng lưu trữ bộ nhớ an toàn.

Techno - địa chỉ lý tưởng cung cấp bộ đếm điện tử Line Seiki mang lại sự yên tâm tuyệt đối cho quý doanh nghiệp — Techno – địa chỉ lý tưởng cung cấp bộ đếm điện tử Line Seiki mang lại sự yên tâm tuyệt đối cho quý doanh nghiệp

Tổng kết lại, bộ đếm tổng điện tử Line Seiki MDR Series là sự kết hợp hoàn hảo giữa công nghệ vi xử lý xung phức tạp và giao diện hiển thị LED công nghiệp trực quan. Với khả năng giải mã tín hiệu 2 chiều tốc độ cao và tích hợp nguồn nuôi cảm biến tiện lợi, thiết bị không chỉ giúp doanh nghiệp bắt kịp các chuyển động vi mô trên máy công cụ mà còn là nền tảng quản lý hành trình vững chắc. Sở hữu thiết bị đếm Line Seiki MDR Series tại Techno sẽ giúp bạn nắm giữ “chìa khóa” để khẳng định độ chính xác và an toàn tuyệt đối trong mọi quy trình tự động hóa.
