Bộ đếm đặt trước điện tử Line Seiki G48-N Series

Name: Bộ đếm đặt trước điện tử Line Seiki G48-N Series
Brand: Line Seiki
Rating: 4.9 (50 reviews)

Thương hiệu : Line Seiki

Model: G48-N Series (Các mã phổ biến: G48-305N, G48-315N, G48-306N)
Xuất xứ: Nhật Bản
Bảo hành: Chính sách NSX
Ứng dụng: Tự động hóa & robot công nghiệp; Bao bì & Đóng gói (Packaging Test); Sản xuất kim loại & gia công CNC; Dệt may & Giày da; Thiết bị & máy móc công nghiệp

Liên hệ báo giá Hotline/ Zalo: 0911.559.559 Hotline/ Zalo: 0911.559.559

Cam kết và Chính sách của TECHNO

Cam kết 100% Hàng chính hãng
Chất lượng cao, đáp ứng đa dạng nhu cầu
Tư vấn kỹ thuật toàn diện và chuyên sâu
Chính sách bảo hành và hỗ trợ nhanh chóng

Thông số kỹ thuật

Mô tả sản phẩm

Thông tin NSX

Catalogue

Các mẫu sản phẩm (Models)

Model	Số chữ số	Mức đặt trước	Nguồn cấp	Đầu vào	Đầu ra	Chiều dài thân	Ghi chú
G48-305N	6	1 Mức (1 Level preset)	AC 100 – 240V	Tiếp điểm / Cực thu để hở / Điện áp	Đầu ra rơ le (1a)	100mm
G48-305CN					Đầu ra rơ le (1c)
G48-305TN					Đầu ra NPN cực thu để hở		Sản xuất theo đơn đặt hàng
G48-306N			DC 12 – 24V		Đầu ra rơ le (1a)	64mm
G48-306CN			DC 12 – 24V		Đầu ra rơ le (1c)	64mm
G48-315N		2 mức / 1 mức + cảnh báo trước (Có thể chọn)	AC 100 – 240V		Đầu ra rơ le (1a)	100mm
G48-315TN		2 mức / 1 mức + cảnh báo trước (Có thể chọn)	AC 100 – 240V		Đầu ra NPN cực thu để hở	100mm	Sản xuất theo đơn đặt hàng

Thông số kỹ thuật

Model	G48-305N / G48-305CN / G48-305TN	G48-315N / G48-315TN	G48-306N / G48-306CN
Hiển thị	Màn hình LCD có đèn nền ; Kích thước chữ số : 10mm x 5mm
Số chữ số	6
Số phím cài đặt chữ số	6
Mức đặt trước	1 Mức	2 Mức / 1 mức + cảnh báo trước (có thể chọn)	1 Mức
Phạm vi cài đặt	-99999 – +999999
Tính năng cảnh báo trước	–	0 – 999999	–
Chế độ đầu vào	Tiếp điểm / Cực thu để hở / Đầu vào điện áp (Có thể chọn)
Tín hiệu đầu vào	Cực thu để hở (Dòng sink 10mA, mẫu nguồn DC: điện áp nguồn / 1.2KΩ) L : 0 – 4V Điện áp (Trở kháng đầu vào 7KΩ) L : 0 – 4V \| H: 6 – 30V (Có thể sử dụng cho cảm biến DC 2 dây)
Tốc độ đếm tối đa	30Hz, 1kHz, 5kHz (có thể chọn)
Chế độ đếm	Cộng, Trừ, Cộng/Trừ (Đầu vào cộng/trừ riêng lẻ, Hướng cộng/trừ, Đầu vào vuông pha 90°)
Phạm vi đếm	-99999 – +999999
Ngăn chặn đầu vào	Các xung đầu vào có thể bị ngăn chặn bởi Đầu vào B chỉ trong chế độ Cộng và chế độ Trừ.
Chia trước (Prescale)	Hệ số nhân : 0.001 – 99.999 / Hệ số chia : 1 – 999 (Không cài đặt được giá trị 0 / Có thể kết hợp hệ số nhân và hệ số chia)
Vị trí dấu thập phân	0.0, 0.00, 0.000, hoặc Không có dấu thập phân
GHI (Write)	-99999 – +999999
Reset	Reset bảng mặt trước, Reset từ xa, Tự động reset
Thời gian Reset từ xa	2msec hoặc 20msec (có thể chọn)
Chế độ Reset	Bất kỳ Chế độ hoạt động nào (A, B, C, D, E, F hoặc G) đều có thể được chọn cho chế độ Đầu ra tiêu chuẩn. Đối với các chế độ khác, chỉ có Chế độ A khả dụng.
Bộ nhớ	E²PROM (10 năm, Ghi đè : 100.000 lần)
Đầu ra	G48-305N / G48-315N / G48-306N Đầu ra rơ le (1a) : tải tối đa AC250V 5A / DC30V 5A. G48-305CN / G48-306CN Đầu ra rơ le (1c) : tải tối đa AC250V 5A / DC30V 5A. G48-305TN / G48-315TN Đầu ra không tiếp điểm NPN Cực thu để hở : tối đa DC45V / 100mA.
Độ trễ đầu ra	G48-305N / G48-305CN / G48-306N / G48-306CN / G48-315N : 30Hz : tối đa 13ms. ; 1kHz, 5kHz : tối đa 10ms. G48-305TN / G48-315TN : 30Hz : tối đa 6ms. ; 1kHz, 5kHz : tối đa 3ms.
Loại đầu ra	1 Mức đặt trước : Tiêu chuẩn, Bằng, Giới hạn dưới, Giới hạn trên 2 Mức đặt trước : Tiêu chuẩn, Bằng, Giới hạn trên-dưới, Giới hạn trên-trên 1 Mức đặt trước + Cảnh báo trước : Tiêu chuẩn, Bằng
Thời gian đầu ra	đầu ra : Một xung (10 – 9990ms / bước 10ms) hoặc GIỮ (hoặc GIỮ 1 hoặc GIỮ 2 trong mẫu G48-315N và mẫu G48-315TN) (có thể chọn) Đối với các chế độ đầu ra khác : GIỮ (HOLD) trong khi giá trị đếm đáp ứng các điều kiện
Khóa phím (Key Lock)	Thao tác phím có thể bị vô hiệu hóa ở 4 mức bảo vệ (L1, L2, L3, L4) bằng cách chọn trong Chế độ lập trình và nối tắt các chân khóa phím.
Hiển thị lỗi	Trong chế độ đầu vào cộng/trừ riêng lẻ, hướng cộng/trừ, vuông pha 90°, thông báo lỗi sẽ hiển thị trên màn hình LCD nếu vượt quá phạm vi đếm (lỗi tràn trên : \| lỗi tràn dưới : )
Nguồn cấp	AC 100 – 240V -15%, +10%		DC 12 – 24V -15%, +10%
Nguồn cấp cho Cảm biến	DC 12V 100mA		–
Công suất tiêu thụ	Khoảng 7VA cho AC 240V		Khoảng 1.2W cho DC 24V
Nhiệt độ môi trường : Hoạt động	-10 – +50°C (Không đóng băng)
Độ ẩm môi trường : Hoạt động	45 – 85%RH (Không ngưng tụ)
Bảng mặt trước	IP54 (bề mặt bảng điều khiển)
Trọng lượng	Khoảng 170g		Khoảng 110g
Tiêu chuẩn tuân thủ	CE, RoHS, UL

Nội dung bài viết

1. Giới thiệu về bộ đếm đặt trước điện tử Line Seiki G48-N Series

Bộ đếm đặt trước điện tử Line Seiki G48-N Series là giải pháp ưu việt được thiết kế riêng cho các bảng điều khiển máy móc vừa và nhỏ. Đây là dòng thiết bị đếm sở hữu màn hình LCD hai lớp (Dual-layer LCD) hiển thị cùng lúc số thực tế và số đặt trước, đáp ứng nhu cầu kiểm soát hành trình đa cấp độ với độ chính xác tuyệt đối, đặc biệt hiệu quả trên các dây chuyền cắt theo chiều dài (cut-to-length) và đóng gói tự động (batching).

Tên sản phẩm: Bộ đếm đặt trước điện tử đa chức năng (Programmable Electronic Preset Counter)
Model: G48-N Series (Bao gồm các mã: G48-305N, G48-315N, G48-306N…)
Hãng sản xuất: Line Seiki (Nhật Bản)
Đối tượng sử dụng: Kỹ sư chế tạo máy OEM, thợ bảo trì tự động hóa, xưởng sản xuất dệt may và tổ trưởng điều khiển băng tải.
Mục đích chính: Tiếp nhận xung từ Encoder/Cảm biến, chuyển đổi xung thành đơn vị thực tế (mm, cm, hộp) và tự động xuất lệnh Relay đóng ngắt xi-lanh/dao cắt ngay khi đạt các định mức (Preset) hoặc cảnh báo trước (Prewarn) đã cài đặt.

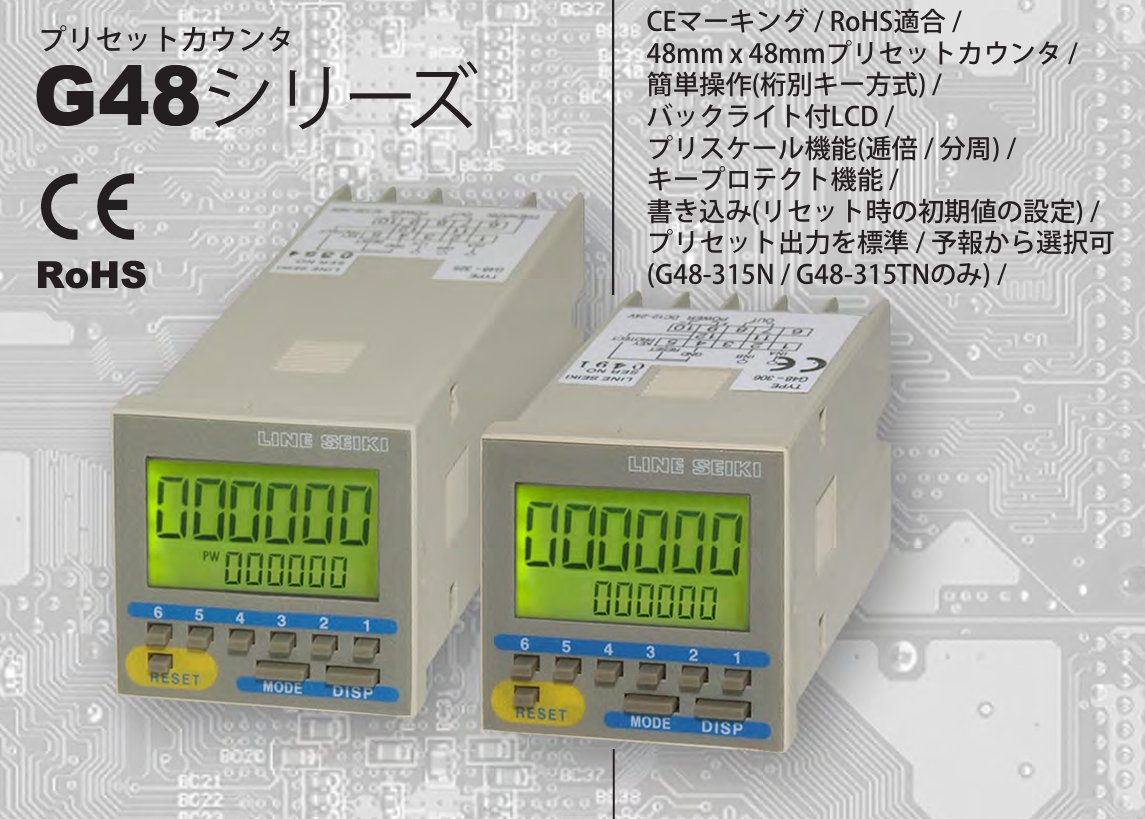

G48-N Series_2.jpg — Bộ đếm đặt trước điện tử Line Seiki G48-N Series là “tiêu chuẩn vàng” đánh giá quy trình đo cắt và đóng gói

2. Đặc điểm nổi bật của bộ đếm đặt trước điện tử Line Seiki G48-N Series

Bộ đếm điều khiển Line Seiki G48-N Series sở hữu những đặc điểm nổi bật giúp doanh nghiệp lập trình và kiểm soát thông số dây chuyền một cách tối ưu.

Màn hình LCD kép có đèn nền (Backlight): Hiển thị rõ ràng 6 chữ số chia làm 2 vùng (Main display cho số đếm thực tế, Sub-display cho số đặt trước). Đèn nền siêu sáng giúp dễ dàng quan sát thông số trong các nhà xưởng có ánh sáng yếu.
Đa dạng cấp độ điều khiển (1 Level / 2 Level / Prewarn): Hỗ trợ xuất tín hiệu nhiều giai đoạn. Đặc biệt chức năng cảnh báo trước (Prewarn) cho phép bộ đếm ra lệnh giảm tốc độ băng tải khi sắp đạt đích, và ngắt hoàn toàn khi vừa tới điểm cuối, chống hiện tượng trôi vật liệu.
Chức năng hệ số quy đổi (Prescale): G48-N có khả năng tự động thực hiện các phép tính nhân/chia số xung tiếp nhận từ Encoder để quy ra chiều dài thực (ví dụ 1 xung = 0.05 mm). Kỹ sư không cần quy đổi thủ công trên bản vẽ.
Lập trình dễ dàng qua phím chức năng (Individual keys): Trang bị các phím cài đặt riêng biệt cho từng chữ số, tích hợp tính năng khóa phím (Key Lock) thông minh giúp ngăn chặn công nhân vô tình thay đổi thông số định mức.
Nuôi nguồn phụ cho cảm biến: Thiết bị tự cấp nguồn DC 12V 100mA, đủ sức cung cấp điện cho hầu hết các bộ mã hóa vòng quay (Encoder) và cảm biến tiệm cận mà không cần trang bị tủ nguồn rời.

G48-N Series_1 — Bộ đếm đặt trước điện tử Line Seiki G48-N Series sở hữu màn hình kép, tính năng quy đổi Prescale và điều khiển đa cấp độ

⚡️ Quý doanh nghiệp đang cần tối ưu hóa hệ thống cắt/cuộn vật liệu nhiều giai đoạn cho dây chuyền? Liên hệ ngay với đội ngũ kỹ sư của Techno qua Hotline 0911.559.559 để được tư vấn model Line Seiki G48-N Series phù hợp nhất!

3. Tiêu chuẩn của bộ đếm đặt trước điện tử Line Seiki G48-N Series

Bộ đếm đặt trước điện tử Line Seiki G48-N Series được nhiều quý doanh nghiệp tin tưởng lựa chọn nhờ đáp ứng các tiêu chuẩn khắt khe như:

Bảo vệ kháng nước và bụi bẩn IP54: Mặt trước của bộ đếm được bọc màng kháng nước và chống bụi công nghiệp, an toàn tuyệt đối khi lắp đặt tại các xưởng gia công phát sinh nhiều mạt bụi, hơi ẩm.
An toàn dữ liệu tuyệt đối (EEPROM): Tích hợp bộ nhớ điện tử tự động bảo lưu toàn bộ giá trị đếm và cài đặt khi xảy ra sự cố mất điện (power cut), không sử dụng pin nuôi nên không bao giờ lo cạn pin sụt nguồn.
Tiêu chuẩn kích thước DIN 48×48: Kích thước khối siêu vuông chuẩn hóa toàn cầu, giúp kỹ sư điện dễ dàng sắp xếp hàng loạt thiết bị lên mặt tủ mà không chiếm diện tích. Thiết bị đạt chuẩn CE Châu Âu.

🎯 Nếu bạn muốn tìm hiểu thêm về tiêu chuẩn cài đặt chống mất số liệu của bộ đếm Line Seiki G48-N Series. Hãy liên hệ ngay với Techno qua Hotline 0911.559.559 để được tư vấn cụ thể và sở hữu giải pháp điều khiển đo lường hiện đại nhất!

4. Ứng dụng chính của bộ đếm đặt trước điện tử Line Seiki G48-N Series

Bộ đếm điện tử Line Seiki G48-N Series được ứng dụng cực kỳ phổ biến trong các lĩnh vực chính sau:

Ngành công nghiệp / Thiết bị	Mục đích
Bao bì & Đóng gói theo mẻ (Batching)	Sử dụng model 2 Mức (2 Levels): Mức 1 đếm số lượng hộp vào 1 lốc, Mức 2 đếm tổng số lốc đã xuất ra. Khi đạt đủ, máy tự động đóng đai và đẩy kiện hàng.
Cắt/Cuộn chiều dài (Cut-to-Length)	Sử dụng model Prewarn (Cảnh báo trước): Khi gần đến chiều dài cắt (VD cài 10m, mức cảnh báo 9.8m), Relay 1 kích hoạt giảm tốc độ tời, đến đúng 10m Relay 2 ra lệnh cắt đứt.
Cơ khí CNC & Điều khiển vị trí	Ghi nhận xung lệch pha 90° Quadrature từ động cơ Servo để đếm tọa độ 2 chiều (tới/lui), đảm bảo bàn dao luôn dừng đúng giới hạn an toàn.
Ngành Giấy, Dệt may, Dây & Cáp điện	Dùng chức năng Prescale chuyển đổi vòng quay bánh đo thành số mét. Máy tự động ngừng trục quấn khi độ dài cuộn vải/cuộn cáp đạt yêu cầu tiêu chuẩn.

5. Techno – Đơn vị uy tín cung cấp giải pháp bộ đếm điều khiển tự động toàn diện

Khi lựa chọn giải pháp tại Techno Vietnam Industries, quý khách sẽ sở hữu một thiết bị chất lượng và an tâm về dịch vụ hậu mãi chuẩn mực:

Giải pháp thực tế: Đội ngũ kỹ sư tại Techno luôn khảo sát nhu cầu cắt/đóng gói của khách hàng để tư vấn chính xác model 1 Mức (G48-305N) hoặc 2 Mức (G48-315N) giúp tối ưu hóa chi phí.
Sở hữu thiết bị chất lượng: Cam kết cung cấp bộ đếm Line Seiki G48-N Series chính hãng nhập khẩu 100% từ Nhật Bản, bảo đảm mạch Relay vận hành đóng ngắt trơn tru, không hỏng vặt.
Hỗ trợ kỹ thuật chuyên sâu: Hỗ trợ hướng dẫn toán học cài đặt hệ số nhân Prescale, thiết lập ngõ ra báo động Prewarn và đấu nối tín hiệu Encoder 2 chiều một cách cực kỳ chuyên nghiệp.

Techno - địa chỉ lý tưởng cung cấp bộ đếm điện tử đặt trước Line Seiki G48-N Series mang lại sự yên tâm tuyệt đối cho quý doanh nghiệp — Techno – địa chỉ lý tưởng cung cấp bộ đếm điện tử đặt trước Line Seiki G48-N Series mang lại sự yên tâm tuyệt đối cho quý doanh nghiệp

Tổng kết lại, bộ đếm đặt trước điện tử Line Seiki G48-N Series là sự kết hợp hoàn hảo giữa giao diện LCD kép hiện đại và hàng loạt tính năng xử lý toán học (Prescale) phức tạp. Với khả năng xuất lệnh điều khiển đa cấp độ và tự động hãm gia tốc bằng tính năng Prewarn, thiết bị không chỉ giúp nhà máy bảo đảm độ dài/số lượng thành phẩm chính xác tuyệt đối mà còn giảm thiểu tỷ lệ phế phẩm do trôi máy. Sở hữu bộ đếm điều khiển Line Seiki G48-N Series tại Techno sẽ giúp bạn nắm giữ “chìa khóa” vận hành, biến mọi cỗ máy cơ khí trở nên thông minh và tự động hoàn toàn.
